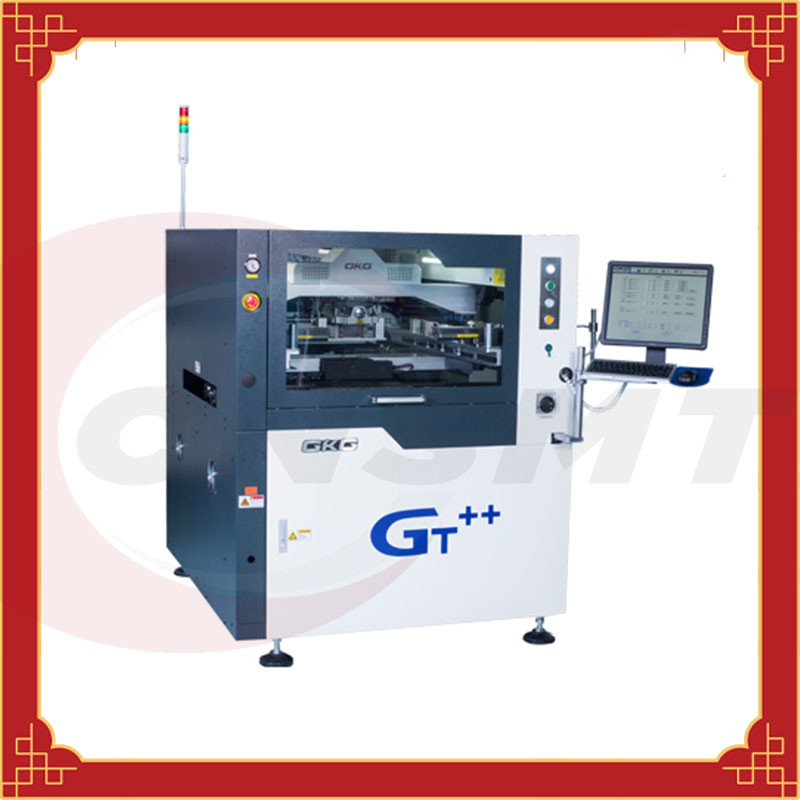

Impresora Automatic 3KW 60Hz de la plantilla de la goma de la soldadura de GKG GT++ SMT
GKG GT++, impresora auto llena de gama alta de SMT, impresora automática de la goma de la soldadura
| modelo | GT++ |
| Tamaño de marco de pantalla | 470×370-737×737m m |
| Tamaño del substrato | 50×50-510×510m m |
| Grueso del substrato | 0.4-6m m |
| Peso del substrato | 5Kg |
| Liquidación del borde del substrato | 2.5m m |
| Altura de la transmisión | 23m m |
| Altura de la transmisión | 900±40m m |
| Velocidad del transporte | control del software 1500mm/S (max) (velocidad ajustable) |
| Método de la entrega | Carril de una sola pieza del transporte |
| Método de la ayuda del substrato | Bloque magnético del dedal/del contorno/automáticamente plataforma de alzamiento ajustable |
| Substrato que afianza método con abrazadera | El presionar superior telescópico automático/función flexible de la succión de la fijación con abrazadera/del vacío |
| Impresión del lanzamiento | 0-20m m |
| Modo de impresión | Impresión simple o doble del enjugador |
| Tipo del raspador | Enjugador de goma/apenas enjugador (ángulo 45°/55°/60°) |
| Velocidad del raspador | 6-200mm/sec |
| Impresión de la presión | 0.5-10Kg |
| Método de limpieza | Sistema de la limpieza del goteo/hacia adelante y hacia atrás limpieza/modos secos y mojados del vacío tres |
| Campo visual | 10×8m m |
| Tipo del punto de referencia | Punto de referencia estándar/cojín/abertura |
| Tipo de la cámara | Arriba y abajo de sistema de la visión de la proyección de imagen/de la cámara digital/de la colocación a juego geométrica |
| Exactitud y repetibilidad de la alineación del sistema | σ de 12.5um@6 del ±, CPK≥2.0 |
| Repetibilidad real de la impresión de la goma de la soldadura | σ de 18um@6 del ±, CPK≥2.0 |
| Ciclo de impresión | <7.5sec |
| Requisito de alimentación | El AC220V±10%, 50/60Hz, 3KW |
| Requisitos del aire comprimido | ² de los 4-6Kgf/cm |
| Consumo del aire | Sobre 5L/min |
| Temperatura de trabajo | ﹣ 20℃~﹢45℃ |
| Humedad del ambiente de trabajo | el 30%~60% |
| Dimensiones (excepto luces tricolores) | L1240×W1410×H1500 (milímetro) |
| peso | Sobre 1100Kg |
La introducción de la función estándar de impresora automática de la goma de la soldadura de GKG-GT++:
1. Sistema de limpieza del goteo
La estructura de limpieza de goteo puede prevenir con eficacia el barrido sin solvente parcial causado por tapar del tubo solvente.
2. Diseño a estrenar de la estructura del raspador
La nueva estructura del raspador del carril de la diapositiva y del cilindro mejora la estabilidad de la operación y prolonga la vida de servicio.
3. Sistema de colocación del carril de guía
Patentes modelo para uso general internacionales de la invención. PCBs deformado y deformado del lado del dispositivo flexible desmontable, programable de la abrazadera, para los tableros suaves, el aplanar superior único, con la programación, puede ampliarse y contratar automáticamente, sin afectar al grueso de la lata.
4. Sistema de la cámara digital del CCD
La nueva luz óptica del anillo del sistema-uniforme de la trayectoria y la luz coaxial del alto-brillo, juntada con la función del brillo que puede ser ajustada steplessly, hace todos los tipos de puntos de la marca se pueden reconocer bien (puntos desiguales incluyendo de la marca) para adaptarse a platear la lata, cobre-plateado, dorado, estañada, FPC y otros tipos de PCBs en diversos colores.
5. Ajuste de alta precisión del grueso del PWB que levanta la plataforma
La estructura es compacta y confiable, la elevación es estable, el software de la altura de la aguja del PIN se ajusta automáticamente, y la posición y la altura de los tableros del PWB de diversos gruesos se pueden ajustar exactamente.
6. Interfaz multifuncional a estrenar
Sucinto y fácil actuar. Función teledirigida de la temperatura en tiempo real.
Función opcional de la impresora automática de la goma de la soldadura de GKG-GT++:
1. Botella-tipo función automática del estañado y de detección de la goma de la soldadura
La goma automática móvil de la soldadura se añade para asegurar la calidad de la goma de la soldadura y la cantidad de goma de la soldadura en la plantilla, para asegurar la calidad de la impresión del cliente y aumentar la productividad.
2. Sistema de distribución automático
Según diversos requisitos del proceso de impresión, después de imprimir, el tablero del PWB se puede dispensar exactamente, estañadas, alineadas, llenadas y otras funcionales las operaciones; al mismo tiempo, se mejora la cabeza de dispensación también se equipa de una función de calefacción, que se puede utilizar en una temperatura ambiente más baja cuando se calienta el pegamento, la fluidez del pegamento.
3. Conexión de SPI
Conectado con SPI para formar un sistema de lazo cerrado. Después de recibir la información de reacción de la impresión pobre de SPI, la máquina ajustará automáticamente según la compensación de la reacción de SPI. La compensación XY de la dirección se puede ajustar automáticamente en 3PCS, y la plantilla será limpiada para mejorar la impresión. La eficacia de la calidad y de la producción constituye un sistema de votos de impresión completo.
4. Función de detección de acero de la malla
Realizando la remuneración de la fuente de luz en la plantilla y usando el CCD para comprobar la malla de la plantilla en tiempo real, puede detectar y juzgar rápidamente si la plantilla está bloqueada después de limpiar, y realiza la limpieza automática. Ésta es una clase de 2.a inspección de los tableros del PWB. añada.
5. Llevar la compatibilidad de la industria 4,0
Automáticamente cargando o haciendo salir la situación y parámetros de la máquina, proporciona una garantía fuerte para la producción inteligente 4,0 industriales de los clientes. Puede realizar la conexión inconsútil con el sistema del MES del cliente, y realiza la alta rastreabilidad del producto; el mantenimiento de equipo inteligente de la gestión y del control, según la gestión in situ, realiza la uno mismo-asignación de las derechas del uso de todos los niveles de personales de ingeniería.
6. BTB
La pista doble trae dos veces el funcionamiento: los dos dispositivos se pueden controlar por separado, por ejemplo el funcionamiento de diversos productos en cada pista; los dos dispositivos se pueden separar otra vez en cualquier momento
