Impresora automática llena GD450+ HTGD de la plantilla de SMT para el tablero del PWB

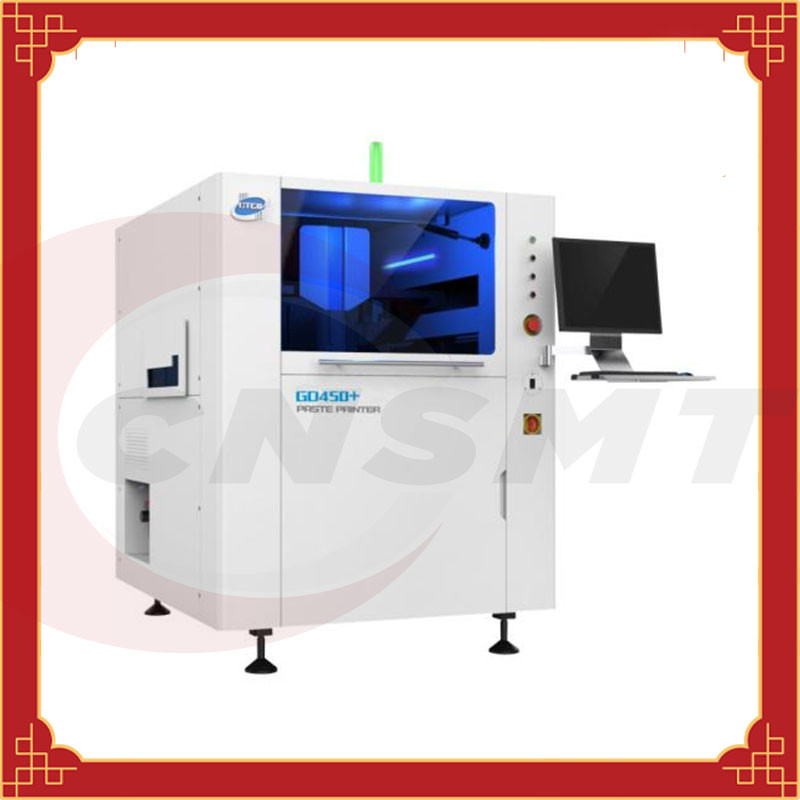

Impresora automática GD450+, impresora de la plantilla de HTGD GD450, por completo automática
[Nombre de producto]: Impresora automática GD450+
[Marca de producto]: CNSMT
[Material del producto]: de acero/plástico inoxidables
[Descripción de producto]:
Impresora de la plantilla de HTGD GD450, por completo automática
| * tamaño grande del tablero (X x Y) | 450m m x 320m m |
| * pequeño tamaño del tablero (X x Y) | 50m m x 50m m |
| Grueso del PWB | 0.4mm~6m m |
| Alabeo | Diagonal máxima el 1% del PWB |
| * peso grande del tablero | 6Kg |
| Liquidación del borde del tablero | Formado a 3 milímetros |
| * liquidación inferior grande | 16m m |
| Velocidad de la transmisión | 1500mm/sec (máximo) |
| Altura de la transmisión de la tierra | 900±40m m |
| Dirección de la pista del transportador | Izquierda-derecha, de derecha a izquierda, izquierdo-izquierdo, derecho-derecho |
| método de la transferencia | carril del transporte de la Uno-sección (opción: carril de la tres-sección) |
| PWB que afianza método con abrazadera | La fila paralela superior del cuatro-lado que presiona el mecanismo del tablero se aplana, el software puede ajustar la presión de lado elástico, el vacío parcial de múltiples puntos inferior o se aprieta el vacío entero de la cavidad de la succión, el borde que cierra el substrato (opción) |
| Método de la ayuda del tablero | Dedal magnético, bloque del contorno, accesorio especial del objeto, rejilla-Lok (opción) |
| Parámetros de impresión automáticos de la impresora de SMT | |
| Cabeza de impresión | La independiente dos directo-conectó las impulsiones del motor, cabeza de impulsión neumático-eléctrica (opción), cabeza de impresión a circuito cerrado (la opción) |
| Tamaño de marco de la plantilla | 420m m x 500mm~737 milímetro x 737 milímetros |
| área de impresión del *Large (X x Y) | 450m m x 320m m |
| Tipo del raspador | Enjugador de acero/enjugador de goma (ángulo 45°/55°/60° según el proceso de impresión que hace juego la selección) |
| Longitud del raspador | 220mm~500m m |
| Altura del raspador | 65±1m m |
| Grueso de la cuchilla | capa tipo diamante del carbono de 0.25m m |
| Modo de impresión | Impresión simple o doble del enjugador |
| Longitud de Demoulding | 0,02 milímetros a 12 milímetros |
| Velocidad de impresión | 6 mm/sec a 200 mm/sec |
| Impresión de la presión | 0.5kg a 10Kg |
| Impresión de itinerario | ±200 milímetro (del centro) |
| Parámetros automáticos de la imagen de la impresora de SMT | |
| Campo visual de la imagen (FOV) | 6.4m m x 4.8m m |
| Gama de ajuste de la plataforma | X, Y: ±7.0mm, θ: ±2.0°. |
| Tipo del punto de referencia | Punto de referencia estándar de la forma (véase estándar de SMEMA), tierra/abertura |
| Sistema de la cámara | Cámara separada, sistema separado arriba/abajo de la visión de la proyección de imagen, colocación a juego geométrica |
| Parametrización para la optimización del tratamiento automática de la impresora | |
| Exactitud de repetición de la calibración de la imagen | el σ @6, Cp de los micrones ±12.5 (±0.0005”) es mayor o igual 2,0 |
| Impresión de repetibilidad | el σ @6, Cp de los micrones ±25 (±0.001”) es mayor o igual 2,0 |
| tiempo de la circulación | Menos que 7.5s |
| Tiempo del cambio | Menos que 5mins |
| Impresora automática de SMT | |
| Requisito de alimentación | El AC220V±10%, 50/60HZ, 15A |
| Requisitos del aire comprimido | 4~6Kg/cm2, tubo 10,0 del diámetro |
| sistema operativo | Windows XP |
| dimensión física | 1150m m x 1440m m x 1480m m |
| Peso de la máquina | 1000Kg |
1. Precisión de la impresora automática de la goma de la soldadura de GD450+
El modelo numérico del cálculo de HTGD se asegura de que la máquina alcance la alineación exacta y alcanza fácilmente la impresión 01005
2. Plataforma *adjusting automática de la impresora de la goma de la soldadura de HTGD
El diseño optimizado de la estructura modular de la impulsión mejora con eficacia la estabilidad del ajuste de la plataforma, y realiza la transmisión más fina bajo ajuste del micro-movimiento, de modo que la máquina resuelva la impresión más exigente.
La estructura es simple y confiable, y el ajuste es conveniente. Puede realizar el ajuste de la altura del pin* del PIN de los tableros del PWB de diversos gruesos.
3. Imagen y sistema ligero de la trayectoria de impresora automática de la goma de la soldadura
El nuevo sistema óptico de la trayectoria--luz uniforme del anillo y luz coaxial del alto-brillo, juntada con la función de ajustar el brillo sin *, para poder reconocer bien todos los tipos de puntos de la marca (puntos desiguales incluyendo de la marca), que es conveniente para platear la lata, cobre-plateado, dorado, estañada, FPC y otros tipos de PCBs con diversos colores. La fuente de luz de cuatro terminales es ajustable, la lente telecentric, la malla de acero y el tablero del PWB está iluminado al mismo tiempo.
4. Tipo flotante programable completamente automático enjugador adaptante de la impresora de la goma de la soldadura que puede equilibrar su propio peso
control de motor *Vertical y recto-juntado de escalonamiento, incorporado ** el sistema de control de presión, puede determinar exactamente el valor original de la presión del enjugador, ninguna necesidad de tener en cuenta el tipo, longitud, el peso o el grueso de la cuchilla del enjugador.
Programable para alcanzar proceso de impresión flexible; Se diseña para los diversos requisitos de la presión del enjugador delantero y trasero y la estabilidad de la elevación para prevenir la salida de la goma de la soldadura y de la cuchilla tiene cierto diseño de fijación con abrazadera flexible.
La presión del enjugador, de la velocidad de elevación, de la velocidad de impresión, y la gama de impresión es todo el software ajustable, y de ella está para el cliente proporciona una variedad de métodos demolding para adaptarse a diversos tableros del PWB con diversos requisitos de la lata, proveyendo de clientes una buena plataforma del control de impresión.
5. Sistema de colocación del PWB de impresora de HTGD
Impulsión de correa plana, aumentar con eficacia la capacidad del carril de guía, la velocidad de transporte, la impulsión del motor de pasos, programables de alcanzar las diversas velocidades de transporte y acciones, carriles de guía del nuevo concepto, transmisión inconsútil para asegurar la confiabilidad del transporte del PWB, * mecanismo del cristal de exposición del acoplamiento de la cuatro-barra, mecanismo de fijación con abrazadera elástico lateral. Ajuste programable de la presión, vacío parcial de múltiples puntos en la parte inferior, aguja magnética, bloque del contorno, * accesorio de fabricación (embotellamiento/opción), y cámara total H-formada de la succión del vacío en la parte inferior (opción).
6. Sistema de limpieza automático de la impresora de la goma de la soldadura
La estructura automática y eficaz de la limpieza de la separación, la fan de alta potencia y generador del vacío de Venturi al vacío, sistema de inyección del émbolo y palillo programable de la mancha para aplicar métodos de limpieza del líquido, secos, mojados, y del vacío tres de limpieza, y pueden ser seleccionados libremente y combinado, el usuario puede fijar el ciclo, el tiempo y la velocidad de limpieza según necesidades reales.
La longitud del papel de barrido es universal, fácil desmontar y ahorrar recursos; la rejilla aumentada del vacío hace el uso completo de la eficacia de la fan, que es * conducente a la limpieza
7. Sistema de control electrónico automático para la impresión de la goma de la soldadura
Se utiliza el circuito integrado modular uno mismo-desarrollado, que es seguro y fácil de mantener; el sistema del control industrial más avanzado de la industria se puede utilizar para modificar los parámetros de la máquina durante el movimiento y para realizar verdad la función de la pausa.
8. Marco de acero altamente adaptable de la malla que afianza el sistema con abrazadera
Apenas incorpore la posición de punto de la MARCA de la malla de acero que se colocará automáticamente, que es conveniente para que los usuarios substituyan fexiblemente la malla de acero de diversos tamaños. Puede apoyar el más tamaño pequeño de la malla de acero, 420×500m m, del más tamaño pequeño de 737×737m m, y del grueso de 20~40m m.
9. Chino gráfico simple y fácil de usar/interfaz inglés de la operación
