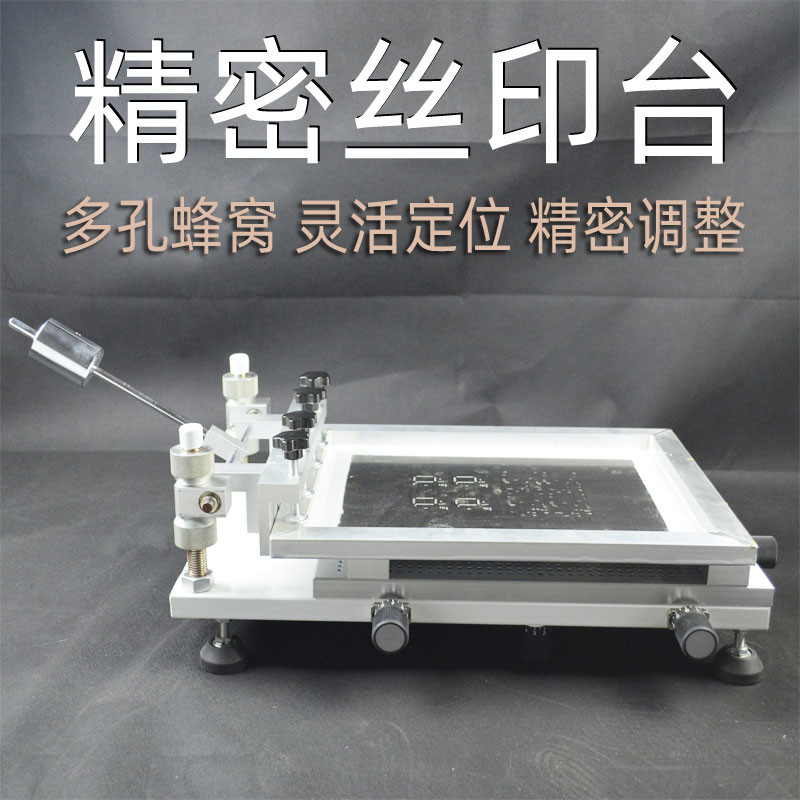

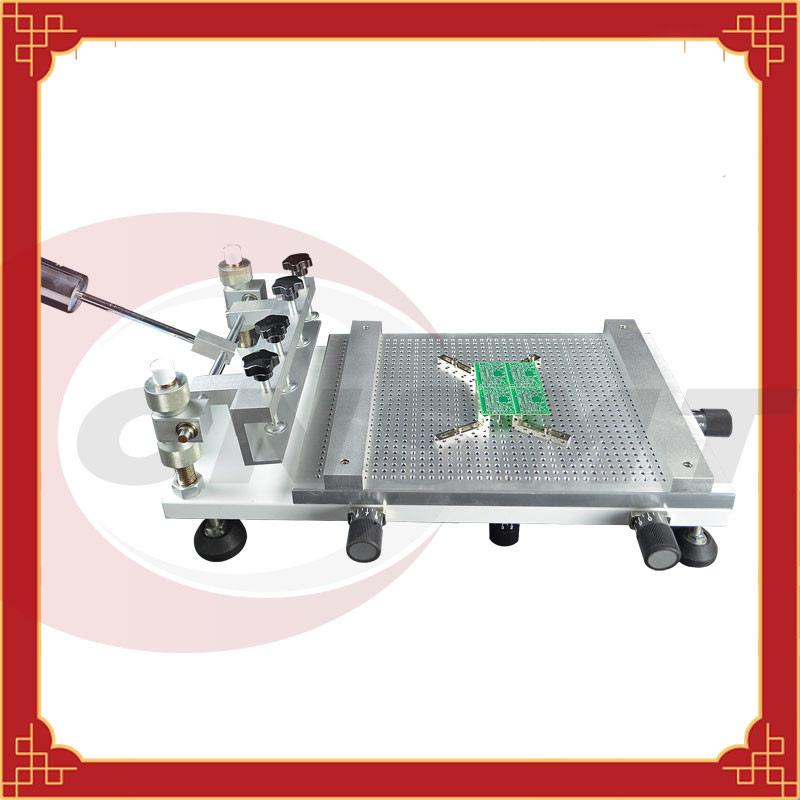

Impresora de la plantilla de la soldadura del PWB de la máquina de la plantilla de la goma de la soldadura de la mano 320*450m m
Tabla de alta precisión de la impresión de la pantalla, impresora de la mano, impresora manual de la pantalla de SMT
[Nombre de producto]: Impresora manual de la pantalla de SMT
[Marca de producto]: CNSMT
[Material del producto]: Aleación de aluminio
[Descripción de producto]: Tabla de alta precisión de la impresión de la pantalla, impresora de la mano, impresora manual de la pantalla de SMT
[Peso del producto]: sobre 30KG
[Dimensiones]: 600*330*230 (milímetro)
[Modelos aplicables]: Conveniente para el PWB de la impresión
| Especificación de producto: |
| Nombre de producto: Estación de impresión de la pantalla de la precisión |
| Tamaño de impresión máximo: 280mm×400m m |
| Velocidad de impresión: control manual |
| Ajuste vertical y horizontal de la mesa de trabajo: 10m m |
| Repetibilidad: ±0.01mm |
| Dimensiones: 600mm×330mm×230m m |
| Accesorios incluidos: 5 bases de colocación en forma de L, colocando el dedal (1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0) para cada especificación, 5 por cada uno, 35 totales; 3. placa superior 20 que coloca los pernos |
| Tamaño de la tabla: 320mm×450m m |
| Tamaño de marco máximo de pantalla: 420mm×520m m |
| Impresión de grueso: 0-80m m |
| Impresión de altura de la tabla: 230m m |
| Colocación de método: agujero de la forma y de la referencia |
| Peso: 30kg |
Proceso del producto
El diseño profesional, fabricación de la precisión, cinco características de producto importantes, operación fácil, alta repetibilidad, le ayuda a ahorrar costes de equipo.
Una fabricación de Seiko
Robusto y durable
La tabla de la huella dactilar se hace de la placa de alta calidad de la aleación de aluminio, que es procesada exacto por el CNC. Las piezas trabajadas a máquina precisión son conducidas por los transportes estándar, y la alto-rigidez soldó con autógena el chasis trabajado a máquina trabajado a máquina asegura la impresión lisa y ninguna deformación.
Impresión confiable; chapa fonda del panal universal, bloque movible de la ayuda del dedal movible, colocación flexible del PWB, fuerte y estable, durable.
B rentable y ahorrar coste de equipo
Esta máquina es conveniente para la pequeña producción de lote y el equipo de impresión de proceso, carga del manual, colocación, impresión, coger y limpieza de la pantalla, del etc. Es más fácil utilizar que las tablas ordinarias de la mano-impresión y las impresoras más barato que semiautomáticas.
¿C fácil actuar, el manual está ajustando, conveniente y rápido?
El ajuste es el ajustar conveniente y manual. El método de la calibración adopta el movimiento de la plantilla, combinado con el X, Y-AXIS ajustando la corrección ±5MM de la plataforma de impresión, que es conveniente y rápida. El soporte de la plantilla adopta una barra espiral del tornillo para ajustar la altura hacia arriba y hacia abajo, que es conveniente para controlar el grueso del PWB e imprimir la lata. La cantidad de goma.
Impresión exacta de D
Alta exactitud de repetición y tasa de error baja
La placa de la plantilla de la tabla de impresión se puede girar 45 grados, y la repetibilidad es extremadamente alta, que es comparable a la máquina, reduciendo grandemente la tasa de error, y minimizando los problemas del desalineamiento, del hundimiento, de menos impresión, y de la adherencia.
E, se puede modificar para requisitos particulares para las ventas directas de la fábrica
Las ventas directas de la fábrica, los diversos tamaños de modelos se pueden hacer según diversos tamaños de los clientes de PCBs para cubrir las necesidades individuales de los clientes.
Características:
Esta tabla handprinting se diseña principalmente para la goma sola y de doble cara de la soldadura de la placa de circuito o los requisitos rojos de la impresión del pegamento. La plataforma de trabajo se hace del panal de aluminio de alta calidad que coloca los agujeros. La base se hace de la placa de acero y del laser-corte espesados y se controla numéricamente. Es fuerte, estable y durable.
1. La colocación de la placa de circuito adopta la colocación de los pernos, de las barras fijas y de las operaciones fijas de la placa, que es conveniente para colocar y asegura la exactitud de operaciones repetidas.
2. El método que corrige se mueve a través de la malla de acero y se combina con el ajuste fino y la corrección de las hachas de X y de Y de la plataforma de impresión, que es conveniente y rápida.
3. Diseñó nuevamente la función del ajuste del ángulo de dirección de X-AXIS, que acorta grandemente el tiempo de corrección.
4. El soporte de acero de la malla adopta una barra espiral del tornillo, que puede ajustar la altura hacia arriba y hacia abajo, que es conveniente controlar el grueso de la placa de circuito y la cantidad de goma impresa de la soldadura.
5. La pantalla de impresión es fijada por cuatro botones con la placa de presión, rápido y firme, se puede girar 45 grados, y la repetibilidad es extremadamente alta.
