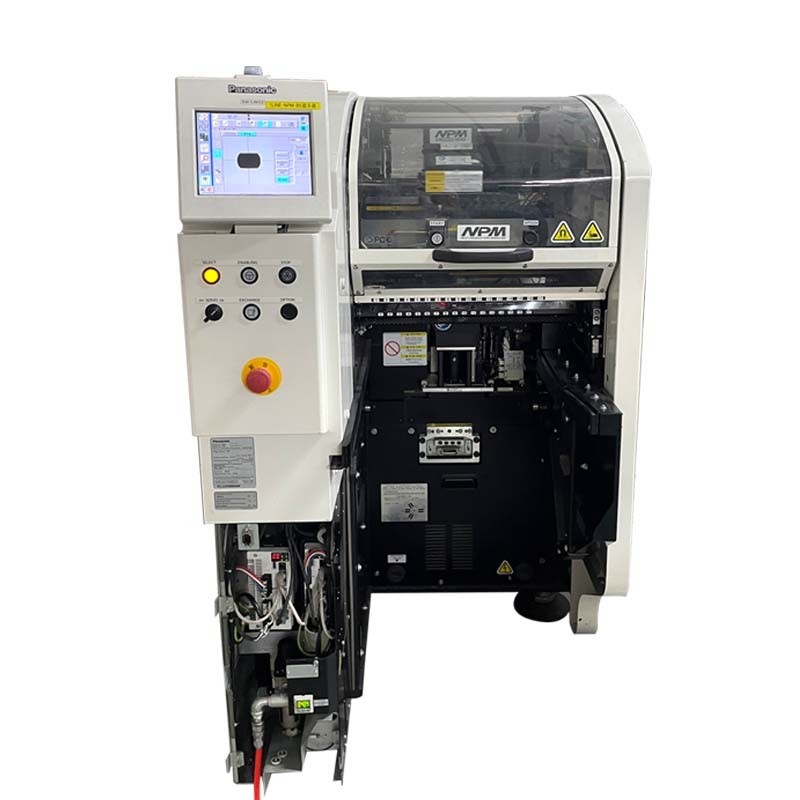

selección del npm-d d2 d3 de panasonic y máquina del lugar

Modelo: NPM-D3

Tamaño del tablero (milímetro) *1:
Carril dual: L50×W50~L510×W300
Solo carril: L50×W50~L510×W590
Tiempo del cambio del tablero:
Carril dual: 0 seconds*Can no sea los segundos 0 en que la duración de ciclo es debajo de 3,6 segundos.
Solo carril: 3,6 seconds*When usando el cortocircuito-tipo especificación del transportador.
Fuente de alimentación: AC200 trifásico, 220, 380, 400, 420, 480V, 2.7kVA
Aire Supply*2: 0.5MPa, 100L/min (A.N.R.)
Dimensiones del equipo (milímetro) 2: W832×D2652×H14443*4
Peso: 1680kg (unidad principal solamente; puede variar dependiendo de componentes opcionales)
Opciones principales de la colocación:

Cabeza ligera de 16 bocas (con 2 brazos) - EN alto modo de producción
Velocidad de la colocación: 84.000 CPH (0,043 segundos/componente)
IPC9850: 63.300 CPH*5
Exactitud de la colocación (Cpk≧1): ±40μm/component
Tamaño componente (milímetro): 0402 chip*7~L6×W6×T3
Fuente componente:

Anchura de la cinta: 8/56m m
cinta de 8m m: 68 carriles máximos (con el alimentador fino del solo carrete de 8m m y alimentador dual del carrete, pequeño carrete)
Opciones principales de la colocación:

Cabeza ligera de 16 bocas (con 2 brazos) - del alto modo de producción
Velocidad de la colocación: 76.000 CPH (0,047 segundos/componente)
IPC9850: 57.800 CPH*5
Exactitud de la colocación (Cpk≧1): ±30μm/component (±25μm/component*6)
Tamaño componente (milímetro): 030 chip*7~L6×W6×T3
Opciones principales de la colocación:

cabeza 12-nozzle (con 2 brazos)
Velocidad de la colocación: 69.000 CPH (0,052 segundos/componente)
IPC9850: 50.700 CPH*5
Exactitud de la colocación (Cpk≧1): ±30μm/component
Tamaño componente (milímetro): 0402 chip*7~L12×W12×T6.5
Opciones principales de la colocación:

cabeza 8-nozzle (con 2 brazos)
Velocidad de la colocación: 43.000 CPH (0,084 segundos/componente)
Exactitud de la colocación (Cpk≧1): ±30μm/QFP 12mm/32m m, ±50μm/QFP debajo 12m m
Tamaño componente (milímetro): 0603 chip~L100×W90×T28
Palillo: 8 carriles máximos, bandeja: Máximo 20 (con 1 alimentador de la bandeja)
Opciones principales de la colocación:

cabeza 2-nozzle (con 2 brazos)
Velocidad de la colocación: 11.000 CPH (0,327 segundos/componente)
IPC9850: 8.500 CPH (0,423 seconds/QFP)
Anchura de la cinta: 8/56/72/88/104m m

La máquina de alta velocidad del montaje del módulo de Panasonic NPM-D3 tiene las características de funcionamiento siguientes:

Alta productividad por área de unidad: A través de una cadena de producción física completa de la asamblea, alcance de alto rendimiento de la instalación y de la inspección, y mejore la eficacia de la producción.

Flexibilidad de sistema: Los clientes pueden elegir libremente la cadena de producción real según sus necesidades y fijar libremente la posición de la cabeza del trabajo con la función lista para el uso.

Función de administración de sistemas: Gestión total del instrumento de líneas de montaje, de talleres, y de fábricas a través del software del sistema, incluyendo la supervisión y la ayuda dinámicas para la producción prevista.

Opciones de montaje múltiples: NPM-D3 viene con las 16 cabezas ligeras del montaje de la boca, 12 cabezas del montaje de la boca, la boca 8 que monta las cabezas, y 2 cabezas del montaje de la boca, que se pueden seleccionar según sus necesidades.

Función de impresión dual de la pista: NPM-D3 apoya la impresión dual de la pista y está conectado directamente con la máquina dual del módulo de la pista NPM-D3 en la parte frontal de impresión.

Características del software del sistema: NPM-D3 se equipa de diversas funciones del software del sistema, incluyendo sistema de control de la altura del montaje, sistema de dirección de la operación, el sistema de APC, la opción componente de la calibración, la opción de corte automática de máquina, y la opción superior de la comunicación.

Cadena de producción multifuncional: Adoptando las bandas transportadoras de la pista dual, diversos tipos de substratos se pueden mezclar y producir dentro de la misma cadena de producción.

Total, la máquina de alta velocidad del montaje del módulo de Panasonic NPM-D3 tiene las características de la alta capacidad de producción, de la alta precisión, de la flexibilidad, y de la flexibilidad, proporcionando soluciones de montaje eficientes.
