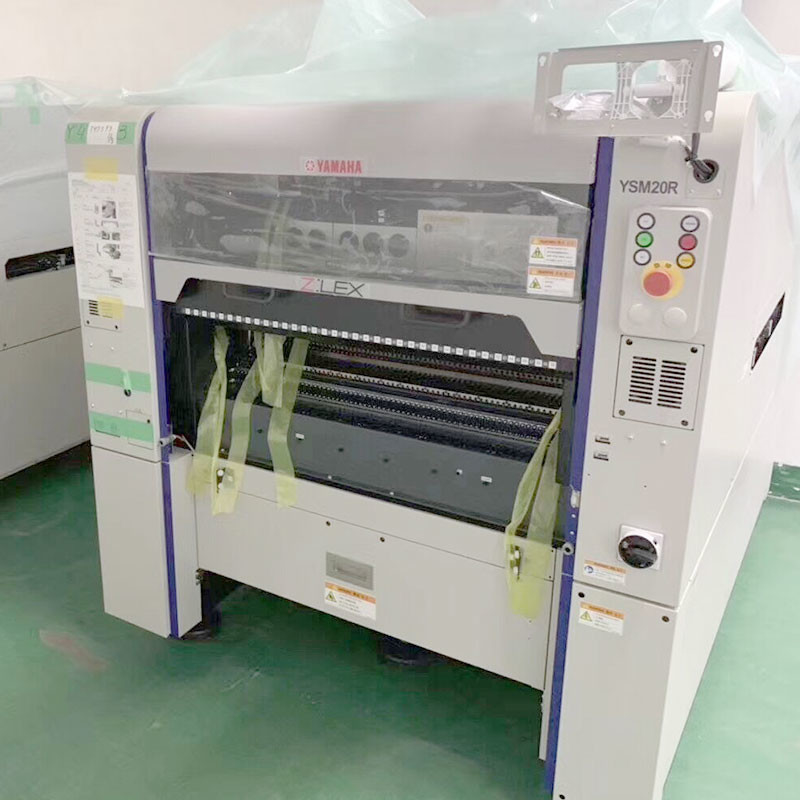

Fase del PWB 0.45MPa 400v 3 de la máquina de la selección y del lugar de Ysm20r Yamaha Smt

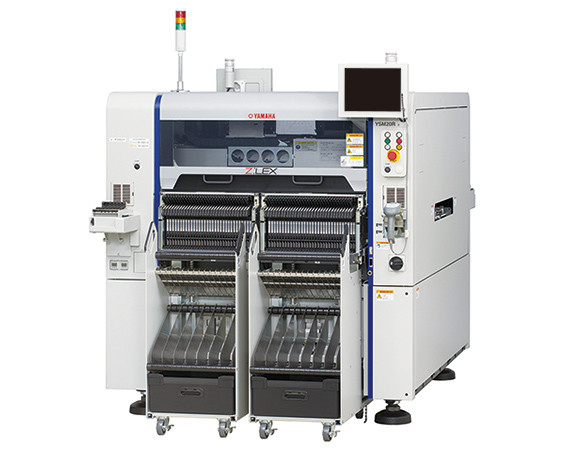

Selección de YAMAHA YSM20R y máquina-CNSMT del lugar
CNSMT es del proveedor confiable, confiable, y la mayoría de confianza de SMT en Shenzhen China. Tenemos una experiencia fuerte de diez años en la industria dicha, que nos da el borde sobre los otros proveedores de SMT alrededor.
A los profesionales altamente expertos sostiene a nuestra compañía que entiende las máquinas de SMT adentro y hacia fuera. También tenemos un equipo profesional que tome el cuidado de todos los pedidos del cliente para asegurar el envío de calidad superior y rápido todo el tiempo.
CNSMT tiene una alta reputación para el buen servicio de atención al cliente y la entrega rápida de órdenes. ¿Por qué podemos alcanzar eso? Debido al siguiente:
Especificación de YAMAHA YSM20R:
| Modelo |
| YSM20R TypePV |
| YSM20R TypeSV |
| Tamaño del tablero de la blanco |
| Modelo del monorrail: L810 × W490 ~ L50 × W50 |
| Modelo doble del transportador: ※ ** X-AXIS es el modelo con la especificación doble del haz |
| Al enviar a un tablero: L810 × W490 ~ L50 × W50 |
| Cuando envían dos tableros: L380 × W490 ~ L50 × W50 |
| Cabeza de la colocación/componentes aumentables |
| ※ Principal de la colocación universal de alta velocidad (del HM): |
| 0201 ~ W55 × L100mm, altura menos de 15m m |
| El ※ para la colocación de 0201 componentes, nos entra en contacto con por favor por separado. |
| cabeza Especial-formada de la colocación (de FM): |
| 03015~W55 × L100mm, altura menos de 28m m |
| Cabeza universal de alta velocidad de la colocación (del HM): |
| 03015 ~ W55 × L100mm, altura menos de 15m m |
| cabeza Especial-formada de la colocación (de FM): |
| 03015 ~ W55 × L100mm, altura 28m m o menos |
| Montaje de capacidad |
| (Las mejores condiciones de la compañía) |
| haz del doble de X-AXIS: × principal 2 de la colocación universal de alta velocidad (del HM) |
| 95,000CPH |
| haz del doble de X-AXIS: × principal 2 de la colocación universal de alta velocidad (del HM) |
| 90,000CPH |
| Exactitud de la colocación |
| ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) cuando las mejores condiciones de nuestra compañía (usando los componentes estándar para la evaluación) |
| Número de alimentadores que pueden ser instalados |
| Estante fijo del alimentador: 140 más (convertido por la cinta de 8m m) |
| Carros de reaprovisionamiento de combustible de una sola vez: 128 más (convertido por la cinta de 8m m) |
| Alimentador automático de la bandeja: 30 capas (tipo fijo: cuando está equipado de sATS30, más), 10 capas (tipo del carro: cuando está equipado de cATS10, más) |
| Especificaciones del poder |
| CA trifásica 200/208/220/240/380/400/416V el ±10% 50/60Hz |
| Fuente de aire de la fuente |
| Sobre 0.45MPa, limpio y seco |
| Dimensiones (excepto salientes) |
| L 1.374 × H 1,445m m (** cuerpo principal) del × W 1.857 |
| Peso corporal |
| Sobre 2,050kg (** cuerpo principal) |
| YSM20R-1 y YSM20R (SV) - 1 indican que el dispositivo tiene 1 sistema de brazos de la colocación; YSM20R-2 y YSM20R (SV) - 2 indican que el dispositivo tiene 2 sistemas de brazos de la colocación. |
| MODELO | YAMAHA YSM20R |
|
PWB aplicable (solo carril) PWB (carril dual) |
810 x 490 a 50 x 50 (LW) Para el eje de 2 haces X solamente 1 PWB: 810 x 490 a 50 x 50 (LW) PWB 2: 380 x 490 a 50 x 50 (LW)
|
| Cabeza con los componentes aplicables |
Cabeza de alta velocidad: 0201 milímetros a 55 x 100m m | Altura 15m m máximo
Cabeza flexible: 03015 milímetros a 55 x 100m m | Altura 28m m máximos
|
| Montaje bajo condiciones óptimas según el motor de YAMAHA | Haz del eje 2 de X: Cabeza de alta velocidad multiusos de alta velocidad CPH de x 2 = 95.000 |
| Exactitud del soporte |
±0.035mm (±0.025mm) Cpk≧1.0 (3σ) Nota: bajo condiciones óptimas según lo definido por el motor de Yamaha |
| No. de tipos componentes |
Placa fija: Máximo de 140 tipos (conversión para el alimentador de la cinta de 8m m) Intercambio del carro del alimentador: Máximo de 128 tipos (conversión para el alimentador de la cinta de 8m m) Bandejas para 30 tipos (tipo fijo: Máximo para sATS30) y 10 tipos (tipo del carro: Máximo con cATS10) |
| Fuente de alimentación | CA trifásica 200/208/220/240/380/400/416V +/--10% 50/60Hz |
| Suministro de aire | 0.45MPa o más, en estado limpio, seco |
| Dimensiones | 1.374 x 1.857 x 1.445 milímetros (LWH) |
| Peso | Est. 2.050 kilogramos |
Plumas:
Una solución principal – la una solución principal de YAMAHA YSM20R permite que usted trabaje en una gama más amplia de microprocesadores los ultra-pequeños (0201 milímetros) los más grandes como (55 x 100 milímetros). Y puesto que viene con una cabeza flexible también, YAMAHA YSM20R puede trabajar con los componentes impares, formados.
Operación de montaje rápida – esta máquina de montaje es estupenda rápidamente a una velocidad de 95.000 microprocesadores por segundos. Esta velocidad es el 5% más rápidamente comparado a otros modelos en el mismo nivel.
Cámara ancha de la exploración – la cámara ancha mejorada de la exploración ayuda en promover un montaje más rápido debido a la capacidad más rápida de la detección. Hay luces pilotas instaladas también para aumentar productividad.
Emita las variaciones – hay 2 tipos de haces disponibles para el eje de X que usted puede elegir de mejorar su producción y capacidad del montaje.
Transportador – puede apoyar transportadores duales o múltiples.
Yamaha Mounter YSM10 es una máquina de fines generales multifuncional, que puede montar los pequeños componentes W55*L100mm de los componentes 03015m m, y el número de componentes se puede montar por hora es 46000.
El tamaño del PWB que puede ser montado es 510*460m m. Hay 10 cabezas de la boca que pueden ser instaladas. 10 bocas.
La máquina YSM20R de la colocación de Yamaha es una máquina de alta velocidad de la colocación que puede montar los pequeños componentes W55*L100mm de los componentes 03015m m, y el número de componentes que se puedan montar por hora es 90000.
El tamaño del PWB que puede ser montado es 810*490m m. Hay 20 cabezas de la boca puede sostener 20 bocas, alimentador 140 de SS8mm
Éstos son apenas algunas de las razones por las que CNSMT han mantenido una alta tarifa de la satisfacción y una reputación excelente cuando se trata de suministrar todas las máquinas y equipo de SMT.
¿Qué producto puede YAMAHA YSM20R hace?
Productos regulares del soporte de Yamaha YSM20
1. Luces LED: Luces de bulbo del LED, proyectores del LED, luces del coche del LED, luces de techo del LED, etc.
2. Iluminación de categoría: Barra de luz de la lavadora de la pared del LED, tubo digital, tubo de la barrera, luz del arco iris del LED, etc.
3. Pantallas: Exhibiciones del soporte de la superficie del LED, módulos del LED, etc.
4. Luces LED de alta potencia: Túneles del LED, luces de calle, proyectores, luces del coche, lámparas de escritorio del LED, aviones 1W~3W, superficies esféricas, LED bimodal, etc.
5. Productos electrónicos: placas madres del ordenador, placas madres MP3, placas madres de la fuente de alimentación, tableros de la fuente de alimentación de la luz del LED, fuentes de alimentación del LED, conductores del LED, módulos del LED, pantallas LED, etc.
6. Conveniente para los productos del LED dentro del tamaño de 810X490M M, de abejones y de otros productos de gama alta de la tecnología
7, teléfonos móviles, lentes, cámaras, energía solar, espacio aéreo,
Características del consumo de energía de YAMAHA
La máquina de la colocación de la serie de YSM utiliza la última tecnología, y la fuente de alimentación de la máquina entera es 1,1 kilovatios.
Por ejemplo, el consumo de electricidad industrial es 1 yuan/KVH, y es calculado trabajando 24 horas al día, y 5 años son la unidad de cálculo.
La fuente de alimentación de la máquina de la colocación es 1,1 kilovatios de 1.1×24×365×5 years×1=48180 yuan/RMB
¿Qué ofrecemos?
Tenemos una lista de máquinas que sean fácilmente disponibles para el envío, como YAMAHA YSM20R. Hemos utilizado y YAMAHA a estrenar YSM20R en nuestra tienda, y si usted necesita ayuda adicional sobre esta máquina de montaje, por favor sepamos.
YAMAHA YSM20R
YAMAHA YSM20R es la máquina de montaje más rápida del mundo para su clase y hace la una solución principal a un nivel completamente nuevo. Es definitivamente más rápido que el YSM20 (más el de 5%) y puede trabajar continuamente sin la necesidad de parar la máquina. Es una máquina de montaje de alta velocidad modular solicitada que es preferida por muchas fábricas de SMT en todo el mundo.
Otras razones por las que usted debe conseguir YAMAHA YSM20R
Preguntas con frecuencia hechas
Pregunta: ¿Cómo pongo una orden para el YSM20R?
Respuesta: Si usted está listo para poner una orden para Yamaha YSM20R, por favor envíenos un correo electrónico de modo que poder enviarle una confirmación de la orden así como los otros detalles que usted necesita conocer como el siguiente:
Una vez que hemos recibido su contestación y pago, haremos la inspección final de la máquina y la enviaremos a usted.
Pregunta: Qué si la máquina no está funcionando correctamente una vez que me alcanza. ¿Qué usted hará?
Respuesta: Le aseguramos que la máquina funcionará una vez que le alcanza. Si usted tiene alguna preocupación tal como esto, seremos más que alegres ayudarle hacia fuera trabajando con usted vía la llamada video, enviando piezas de recambio si es necesario, o aún vamos a su ubicación para la inspección.
Pregunta: ¿Es fácil de utilizar él?
Respuesta: Sí, es muy fácil de utilizar. Proporcionaremos un manual inglés para esto así como un tutorial video. Si usted necesita ayuda adicional, usted puede entrarnos en contacto con de modo que poder ayudarle en línea.
Pregunta: ¿para qué producto puede YAMAHA YSM20R utilizó?
Respuesta: La poder de YAMAHA YSM20R usada para todos los proucts de SMT, causa esto es una máquina multifuncional de la selección y del lugar, él puede montar a partir componentes del 01005 a de 100m m, tan si usted monta productos del LED o de la alta precisión, YAMAHA YSM20R será su mejor opción.
Si usted no puede encontrar la información que usted está buscando, éntrenos en contacto con así que podemos ayudarle hacia fuera.
Con CNSMT, usted está definitivamente en buenas manos cuando se trata de sus necesidades de SMT.
¡Ahora éntrenos en contacto con!
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
