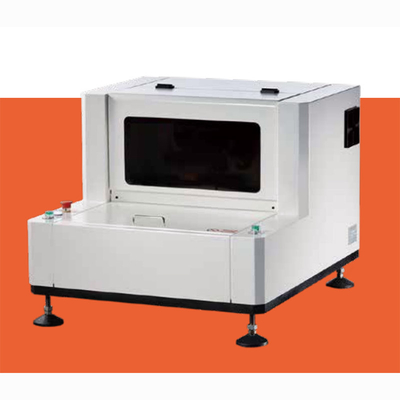

SPI automático off-line, máquina de escritorio de la inspección de la goma de la soldadura
Esto es una economía y el sistema de inspección off-line de alta calidad de la goma de la soldadura, para resolver algo de la mediados de o pequeña fábrica de SMT, desarrollamos este tipo de máquina rentable de SPI en el mercado
Este SPI off-line mucho más barato que en línea, usted necesita solamente menos coste conseguirá una máquina automática de la inspección de la goma de la soldadura para su planta de fabricación de SMT.
La especificación de escritorio de SPI:
| Parámetros | ||||
| Modelo | CN-OS100 | CN-OS200 | CN-OS300 | |
| Principio de medida | 3DwhitelihtPSLMPMP (modulación, medida ligeras espaciales programables la favorable Florida de la fase ometry) | |||
| Medidas | (volumen, área cultivada, altura, compensación XY, forma) | |||
| Detección de tipos de No-ejecución | (impresión que falta, lata escasa, lata excesiva, enlace, compensación, mA-formas, contaminación de superficie) | |||
| pixel de la cámara del 相机像素 | el 1.3M | los 5M | los 5M | |
| resolución de la lente del 镜头解析度 | 20um/18um | 16um (opción 13umas) | 16um (opción 13umas) | |
| 可测最小元件 | 402 | 0201 (opción 01005as) | 0201 (opción 01005as) | |
| tamaño del FOV del 视野尺寸 | 26*20m m | 30*30m m 30*30m m |
||
| exactitud de la altura del 高度 | 0.37um | |||
| Exactitud XY del 精度 | (Dirección XY): dirección XY 15um): 10um | |||
| el 重复精度 repite ablity | (volumen: | |||
| 检测重复性 GageR&R | <10> | |||
| velocidad de la inspección del 检测速度 | 1.5sec/FOV | 0.5sec/FOV | ||
| cantidad del 检测头数量 de cabeza de la inspección | Sola cabeza Sola cabeza (Gemelo-cabezas como extremidad de Op. Sys. encendido) |
|||
| tiempo de detección del Marca-punto del 基准点检测时间 | 0.5sec/piece | |||
| 最大检测高度 Maximun yo altura del anillo del au 最大测量高度 del PWB del 弯曲 |
±350um ±550um |
|||
| Altura de medición máxima de la deformación del PWB | ±2mm | ±5mm | ||
| espaciamiento mínimo del cojín del 最小焊盘间距 | 150um (padheightof150umas la referencia) | |||
| el tamaño de medición más pequeño del 最小测量大小 | 长方形 (rectángulo): 150um; 圆形 (ronda): 200um | |||
| tamaño cargado máximo del PWB del 载板尺寸 del PWB del 最大 | X350xY250mm X460xY350mm X700xY600mm | |||
| ajuste fijo o flexible del 定动轨设置 de la órbita | órbita izquierda del 左定轨 | órbita delantera del 前定轨 | órbita delantera del 前定轨 | |
| estadísticas de la ingeniería del 工程统计数据 | Histograma; Carta de la barra-r de X; Carta de barras de X; CP&CPK; % de Gage Re de la pieza de los datos de la capacidad; Informes diarios/semanales/mensuales de SPI | |||
| Puerto del lm de los datos de Gerber&CAD del 导入 del 和 cad de Gerber | formato de Gerber de la ayuda del 格式 de Gerber del 支持 (274x, 274d); el 人工 enseña al manual del 模式 enseña al modelo; CAD X/Y, Número de parte, tipo 等导入 (cad X/Y del paquete, número de parte, tipo entrada del paquete) |
|||
| ayuda OperatingSystem del 操作系统支持 | Profesional de Windows 7 (32 位 32bit) | |||
| el equipo del 设备规格 muere mension y peso | 630x480x540m m; 75KG | 810x930x530m m; 125KG | 1500x1100x600m m; 345KG | |
| opciones del 选配件 | ||||
| 扫描枪 del código de barras 1D/2D; 不间断电源 de UPS; 工作台 (外 del 除 CN-OS300) | ||||
| Escáner del código de barras 1D/2D; Fuente de la potencia continua de UPS; puesto de trabajo (CN-OS300 excepto) | ||||
Plumas “
Tecnología de la medida del perfil de la modulación del PMP
Usando la tecnología avanzada de la medida de la modulación del perfil de la fase (PMP), resolución de 8 bits del grayscale, alcanzando una resolución de la detección de 0,37 micrones. Realice 3D de alta precisión y la 2.a medida de la impresión de la goma de la soldadura.
Inspección entera del tablero
Capacidad entera completamente automática de la inspección del tablero y de la medida del manual. Detecte automáticamente el volumen, área, altura, posición XY de todas las gomas de la soldadura que necesiten ser detectadas y automáticamente la comprobación para defectos del proceso tales como impresión que falta, menos lata, más lata, enlace, compensación, mala forma, importación directa del etc. apoya formato del formato de Gerber (274x, 274d), manual enseñan a modo.
1. Proporcione la exactitud de la detección y la confiabilidad de la detección.
2. Exactitud de la altura: ±1um (herramienta de la calibración)
3. Repetibilidad: altura menos que 1um (σ 4) (herramienta de la calibración)
4. El volumen es menos del 1% (σ 5) (la herramienta de la calibración)
5. La tecnología síncrona de la reflexión difusa (DL) soluciona totalmente la sombra estructural y la interferencia brillante del punto de la goma de la soldadura.
6. Adopte 1,3 millones de cámaras digitales industriales de alta precisión del pixel y la lente industrial especial de alta precisión.
7. El marco integrado de la fundición de aluminio y la base de mármol aseguran la estabilidad de la estructura mecánica.
8. Carril el motor servo de la precisión y del tornillo y de la guía de la bola asegurar la exactitud de colocación mecánica excelente del equipo.
9. La importación y el manual del fichero de Gerber enseñan cumplen todas las exigencias del consumidor.
10. la programación del Cinco-minuto y la operación del uno-botón simplifican la operación de usuario.
11. Función de supervisión dinámica intuitiva para supervisar la situación en tiempo real de la detección y del equipo.
12. La velocidad de la detección es menos de 2,5 seconds/FOV.
