Sistema de inspección automático 60Hz del PWB de la máquina 3D AOI de la inspección de SMT

Sistema de inspección automático 60Hz del PWB de la máquina 3D AOI de la inspección de SMT

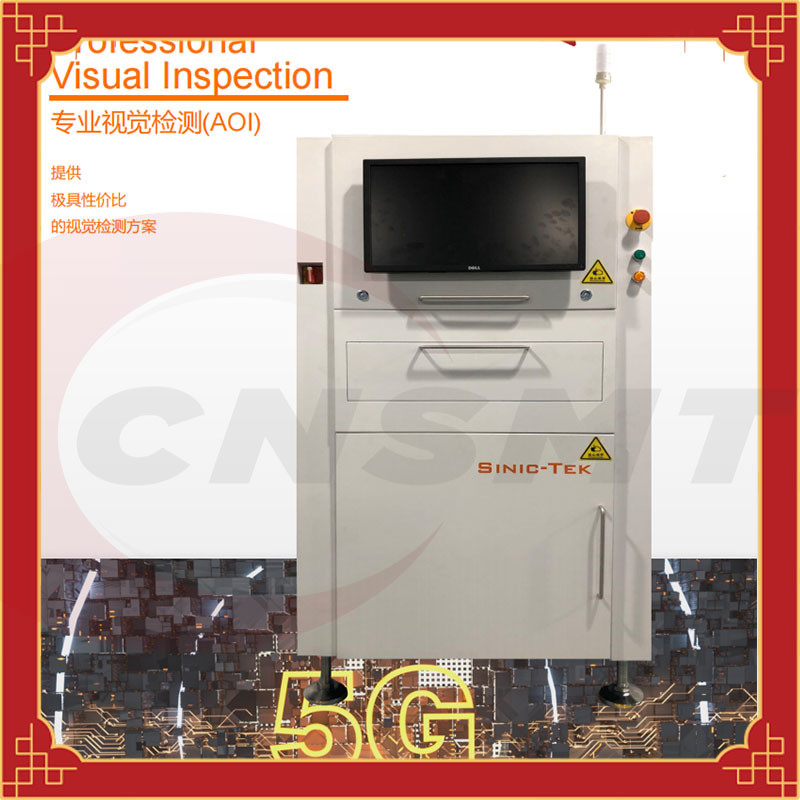

3D AOI, máquina automática de gama alta de la inspección del PWB CNSMT-S510 3D

◆Tecnología programable de la medida de la modulación del perfil de la fase del PMP de PSLM

◆Tecnología ligera estructurada síncrona de la proyección de cuatro/ocho-manera

◆Artículos de la medida: piezas que faltan, compensación, rotación, polaridad tridimensional, piezas reversas, OCV, verticalmente, lado para arriba, piedra sepulcral, soldadura pobre, etc.

◆Suelde los artículos de inspección comunes: suelde la extremidad, el porcentaje del volumen de la soldadura, más lata, menos lata, el enlace, el agujero tapando, el subir de la lata, contaminación del cojín, etc.

◆El elemento más pequeño de la detección: 01005 (inglés)

◆Exactitud X-Y: 10um

◆Alta exactitud de la repetibilidad: <1um>

◆Área de la detección: 450x450m m

◆Lente de Telecentric con la cámara industrial de alta precisión de la velocidad de fotogramas ultraalta

◆Velocidad de la detección: 0,45 seconds/FOV

◆Reconocimiento del punto de la marca: 0,5 segundos/cada uno

◆Altura máxima de la detección: 10m m

◆La altura de los componentes en el tablero: 50m m

◆Altura de medición máxima del PWB doblado: ±5mm

◆Sistema operativo: Profesional de Windows 10 (pedazo 64)

◆Cinco minutos que programan, operación de la uno-llave

◆Control de la tecnología de proceso del proceso estadístico

Imagen de Real3D
No afectado por el color, la superficie, y el material del objeto
los componentes Especial-formados los hasta 65m pueden ser detectados
Ninguna necesidad de la prueba adicional
Puede detectar el doblez del PWB, la materia extranjera, y la contaminación al mismo tiempo
Artículos de inspección 3DAOI: los piezas que faltan, compensación, piedras sepulcrales, situación del lado, más lata, menos lata, altura, el soldar falso, el soldar falso, altura flotante, levantaron los pies, lata que subía, pernos, y los objetos extranjeros que se pueden medir por el aceite verde del PWB, material que vuela, tecnología de OCV detectan piezas y revés incorrectos.

2. Las áreas de aplicación principal de 3DAOI

3D AOI es ampliamente utilizado en electrónica de automóvil, la MINI prueba del microprocesador del LED, el semiconductor que empaqueta, los chips de memoria y las diversas placas de circuito de montaje debido a su alta exactitud de la prueba (0.4um)
