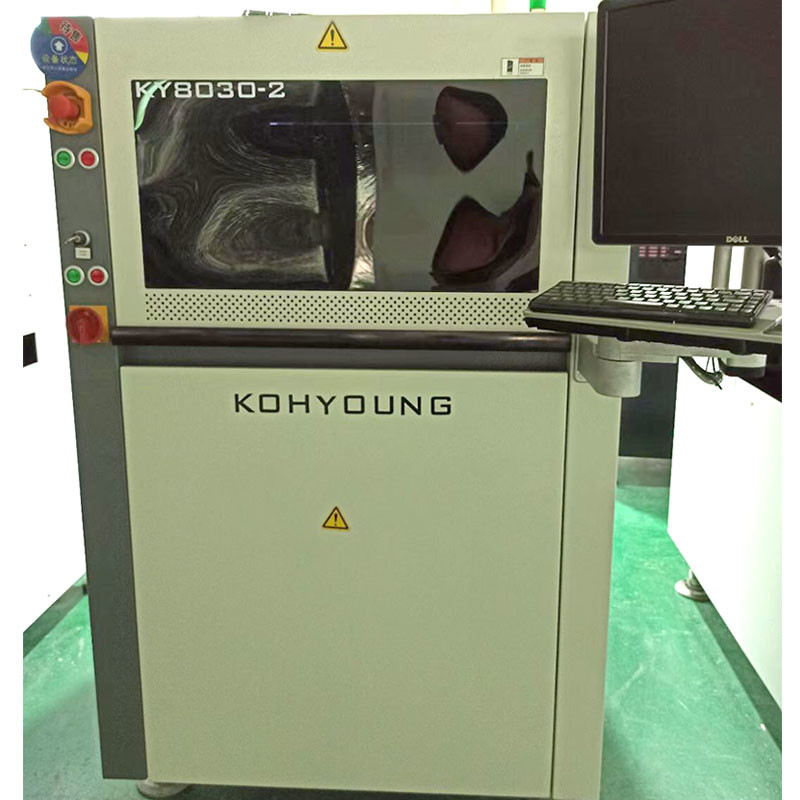

KY8030-2 parte alta en línea de SMT de la máquina de la inspección de la goma de la soldadura del PWB 3D
KY8030-2 SPI en línea, máquina de gama alta de la inspección de la goma de la soldadura del PWB
3 veces más rápidamente
Código de barras que puede reconocer rompecabezas múltiples
Código de barras que puede reconocer rompecabezas múltiples
Optimización de proceso a través de la conexión de 3D SPI + de 3D AOI
Con la capacidad de compensar automáticamente cuando el tablero del PWB está doblado
Exactamente medida el área de la goma impresa de la soldadura y calcular el volumen de la goma de la soldadura
Gao Yong utiliza fuentes de luz duales para solucionar totalmente el problema de la sombra
Cualquier programa se puede corregir en el plazo de 10 minutos
Tecnología única de SPI usando la tecnología 2D+3D
| Artículos de inspección requeridos para 3D SPI | |||||
| Requiera | Solución | ||||
| Solucione el problema de la sombra | Tecnología del artículo de Moore para eliminar sombras y el sistema bidireccional de la luz de la iluminación | ||||
| Remuneración en tiempo real del doblez de la placa (esquema 2D+3D) | • Remuneración de doblez del tablero (cojín Referenceing+Z-Tracking) | ||||
| Fácil actuar | • GUI de la renovación, imagen del color 3D | ||||
| Detección del cuerpo extraño | • función de detección del cuerpo extraño 3D (opcional) | ||||
| Artículos de la prueba | Artículos de la prueba | • Volumen, área, ajuste, compensación, tendiendo un puente sobre, forma, coplanarity | |||
| Mún tipo | • Impresión que falta, más lata, menos lata, incluso lata, mala forma, compensación, coplanarity | ||||
| Funcionamiento de la detección | Resolución de la cámara | el 15μm | los 20μm | los 25μm | |
| FOV/size | 30×30m m (pulgada 1.18×1.18) | 40×40m m (pulgada 1.57×1.57) | 50×50m m (pulgada 1.97×1.97) | ||
| Velocidad completa de la inspección 3D | ² /s de los 22.5-56.1cm (la velocidad de la inspección varía con condiciones del PWB y de la inspección). | ||||
| Echada mínima de la goma de la soldadura | el 100μm (3,94 milipulgadas) | el 150μm (5,91 milipulgadas) | los 200μm (7,87 milipulgadas) | ||
| cámara | • cámara del megapíxel 4 | ||||
| iluminación | • IR-RGB LED (opción) | ||||
| Resolución del eje de Z | los 0.37μm | ||||
| Alta exactitud (módulo de la corrección) | -1μm | ||||
| capacidad de 01005 detecciones | el <10% en 6 Ó | ||||
| Indicador R&R (tolerancia del ±50%) | |||||
| Tamaño máximo de la detección | 10×10m m | ||||
| Altura máxima de la detección | • los 400μm (opción 2m m) | 0.39×0.39inch | |||
| Echada mínima de la tierra | • el 100μm (altura de la goma de la soldadura del 150μm) | 15.75mils (选项 78,74 milipulgadas) | |||
| Correspondiente a los diversos substratos del color | • Poder | 3,94 milipulgadas (锡膏高度 5.91mils) | |||
| Correspondencia del substrato | Ajuste de la anchura de pista | • automático | |||
| Método de la fijación de la pista | • Carril delantero fijado/carril posterior fijo (fijado en el envío) | ||||
| software | Formato apoyado de la entrada | • Datos de Gerber (274X, 274D), ODB++ (opción) | |||
| Software programado | • EPM-SPI | ||||
| Herramientas de gestión estadísticas | Más del proceso estadístico: | ||||
| Histograma, X-bar&R-carta, X-bar&S-carta, Cp&Cpk, %Gage R&R | |||||
| Exhibición en tiempo real de SPC&Multiple | |||||
| Alarma del proceso estadístico | |||||
| Sistema de vigilancia remoto de KSMART | |||||
| Conveniencia de la operación | • Genere la biblioteca según tamaño componente para fijar condiciones de la inspección | ||||
| KYCal: Calibre automáticamente la cámara/la iluminación/la altura | |||||
| sistema operativo | • Último pedazo 64 de Windows 7 | ||||
| Agregación | •Lector práctico del código de barras 1D&2D | •Blanco de la calibración de Standrad | |||
| Soluciones | |||||
Características de producto
inspección de la goma de la soldadura 3D (iluminación dual)
Cadena de producción de alta velocidad y eficiente optimización 3D SPI
Utilice la iluminación en doble canal para solucionar el problema de la sombra
Para asegurar el proceso de impresión rápido de casos, se equipa básicamente de UI fácil y del proceso estadístico más programas
M, L, los modelos del XL y los sistemas duales del carril están disponibles.
