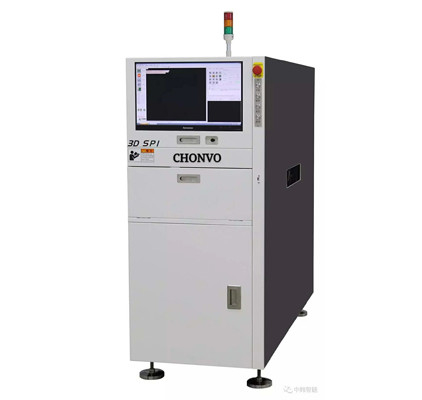

máquina en línea de la inspección de la goma de la soldadura de 3D SPI
la máquina de la inspección de la goma de la soldadura 3D que también se abrevia mientras que SPI se utiliza para probar a placas de circuito impresas se imprime correctamente o no.
Esto es una técnica ampliamente utilizada para PCBs que sea todavía funcionando por muchos consumidores. En los últimos años usando esta máquina muchas compañías han llevado al éxito a largo plazo. Porque usando esta máquina fabrica ha producido a las placas de circuito impresas de alta calidad.
La comprobación de todos los puntos relevantes en el proceso de producción es esencial, por eso suelda la inspección de la goma es de gran importancia para fabricar a las asambleas complejas.
En este artículo vamos a compartir la información adicional sobre la inspección de la goma de la soldadura 3D incluyendo sus características, cómo lo hace trabaja, y además. ¡Tan si usted quiere saber más futuro sobre ella entonces para permanecer en armonía con nosotros!
Como sabemos que la inspección de la soldadura ha pasado con gran importancia actualmente para las placas de circuito impresas. ¿Pero cómo trabaja? ¿En esta sección, nosotros que van a compartir la información verdadera sobre cómo hace trabajos?
¡Tan sin perder el tiempo nos dejó comenzar!
Una inspección de la goma de la soldadura 3D es un método visualmente de placas de circuito impresas de la supervisión para los defectos en la goma de la soldadura. Pues este método se utiliza para detectar defectos en el PCBs así que sabrá automáticamente si hay algo apagado.
Hay las medidas específicas que acompañarán a cualquier placa de circuito impresa que se haga correctamente. Es también capaz de medir área, el volumen, la altura, la forma, el cambio, el puente, y el desbordamiento.
Este método es muy exacto en la detección de defectos. La detección de defectos es importante porque puede llevar a los problemas graves tales como el funcionamiento del tablero puede ser afectada.
La máquina de la inspección de la goma de la soldadura añade un dispositivo del laser para la medida del grueso de la goma de la soldadura. Después SPI tiene que recoger una buena muestra de PWB y tomar la imagen de él. El juicio se basa en la imagen y los datos del PWB. Por supuesto, los juicios erróneos ocurrirán y su tarifa será alta.
La máquina de la inspección de la goma de la soldadura puede realizar solamente la inspección de la imagen en la superficie si hay un área cubierta por el objeto. La máquina de la inspección de la goma de la soldadura puede también medir la altura de SPI, la llanura de SPI, el etc. que también se utiliza para detectar si la impresión de la goma de la soldadura está desplazada, tendido un puente sobre, dañado, el etc.
¿Antes de zambullirse en características de la máquina de la inspección de la goma de la soldadura 3d vamos a compartir porqué es importante? Por qué necesitamos hacer esta inspección y cuáles son las ventajas que conseguimos después de hacer la inspección. tan sin perder el tiempo nos dejó zambullirse en él y considerar porqué esta inspección es importante. Una máquina de la inspección de la goma de la soldadura se utiliza para detectar errores en PCBs. Se observa que la mayor parte de los errores que ocurren en PCBs son debido a la impresión incorrecta de la goma de la soldadura. Las máquinas de la inspección de la goma de la soldadura son de gran importancia. Después de son algunas ventajas que conseguimos después de hacer la inspección:
La inspección de la goma de la soldadura utiliza el equipo de alta calidad de la alta precisión que ayuda a mejorar el funcionamiento y la calidad del PWB. Las cámaras de alta calidad se utilizan para hacer las imágenes 3d, que son muy útiles en la medición de la alineación y del volumen de una goma de la soldadura. Esto ayuda a mejorar la calidad de la producción y de impresión para el PCBs.
Pues discutimos máquinas anteriores de la inspección de la goma de la soldadura se componen de las cámaras de alta calidad de la imagen. Estas cámaras producen las imágenes de alta calidad 3d. A diferencia de cámaras tradicionales, estas cámaras son capaces de capturar la altura de SPI. De esta manera, el volumen de la goma de la soldadura se mide exacto. Así con la ayuda de SPI, los fabricantes pueden supervisar fácilmente la soldadura que pega proceso.
La característica gigante de la soldadura que pega las máquinas es que pueden ayudar a reducir los errores que ocurren en placas de circuito impresas. La información importante sobre el proceso de impresión se puede obtener por la inspección de la goma de la soldadura. Esto le da una idea clara sobre los defectos que ocurren durante el proceso. De esta manera, usted puede tomar medidas necesarias para reducir los errores.
| Parámetro en línea de 3D SPI |
| Capacidad de la detección del equipo |
| número |
| Parámetro del artículo |
| Modelo 8060A del dispositivo |
| Gama 0.6-5.0m m del grueso del PWB |
| Anchura lateral de proceso 3m m del PWB |
| Gama de tallas del PWB máxima: 400*350m m se adaptan al componente más pequeño 01005 |
| Parámetros 0.6mm-5.0mm≤5.0kg del PWB |
| Artículos de inspección estándar área, altura, volumen, posición, cortocircuito |
| Tipo pobre menos la lata, extremidad, cortocircuito, compensación, hundimiento de la detección |
| Sistema óptico de la gama 0-500um de la detección de la altura de la goma de la soldadura |
| Repetibilidad <1> |
| GR&R <10> |
| Fuente de luz del multi-ángulo de la fuente de luz de la resolución óptica 12um/15um/18um |
| reja electrónica programable de la fuente de luz 3D |
| Velocidad 0.4s/FOV de la detección |
| Pieza del software |
| Lengua del software |
| Modo de programación, tipo datos 274D/274X, programación de la salida de datos de Gerber de la imagen de la exploración del PWB |
| Software programado, en línea programando |
| Proceso estadístico de adquisición de datos y proceso estadístico estándar estándar del análisis |
| Datos de la mala nota y distribución del remiendo |
| Exploración del código de barras |
| Establecimiento de una red de la base de datos de MES |
| Software programado off-line |
| Tiempo programado 5-20 minutos |
| Piezas del hardware |
| Motor servo del modo de la impulsión |
| Monorrail del modo de la pista |
| Altura componente permisible del PWB: 10mm/lower: bastidor integral de la estructura del marco de 20m m, tornillo, guía |
| Modo del ajuste de la anchura del carril |
| PWB que coloca y que afianza la parte superior que coloca, fijación con abrazadera del método con abrazadera del cilindro |
| Altura 900mm±20m m del carril de guía |
| Estándar de la dirección de transmisión del PWB: de izquierda a derecha |
| Interfaz del formato SMEMA de la señal |
| Pieza del ordenador |
| Anfitrión de ordenador, ordenador profesional del monitor, LCD: 1920*1080 |
| Configuración de ordenador, ocho-corazón memoria/i7 del sistema 16G GPU/disco duro 1TB/gráficos discretos/Windows7 64-bit |
| Condición de la demanda del equipo |
| Tamaño del equipo (W*D*H) 620*1620*1500m m poder y poder AC220V/1000VA |
| Presión de funcionamiento 0.35-0.55mpa |
| Colocación del PWB |
| Peso del equipo (kilogramo) 1100kg |
| Servicio de equipo |
| Actualización gratuita del curso de la vida del servicio de la actualización de software |
| Las características de servicio modificadas para requisitos particulares adaptaron |
| Nota: Los parámetros están conforme a cambio sin previo aviso. La compañía se reserva la derecha de la interpretación final |
La máquina en línea de la inspección de la goma de la soldadura de CNSMT 3d funciona en muy de alta velocidad y produce más salida. Las cámaras completamente digitales 3d actúan con la lente telecéntrica industrial, la alta resolución, la profundidad de la ultra-anchura del campo, la distorsión ultrabaja, el diseño paralelo único, el etc. debido a esta velocidad que la máquina de la inspección de la goma de la soldadura detecta el error más eficientemente sin ningún problema. El grueso del PWB debe ser od la gama de 0.6-5.0m m.
Permite que la remuneración de doblez de la placa presente imágenes claras de placas de circuito impresas y datos en línea en tiempo real. El doblez a platear se hace con alta exactitud y eficacia. En primer lugar las placas de doblez se analizan y entonces la prueba de flexión se termina. Después de ser analizadole ayuda a la máquina para trabajar eficientemente doblando las placas.
Rasterization es un proceso de tomar una imagen descrita en diversas formas y de convertirla en las imágenes de trama que pueden ser series de pixeles, puntos, líneas, los etc. con los objetos de los rasterizations en la pantalla se crean con una malla de los triángulos o de los polígonos que crean una imagen 3d de objetos. Realice la detección de la sombra-menos 3d sin la preocupación de las medidas inexactas causadas por las sombras.
La máquina de la inspección de la goma de la soldadura de CNSMT 3d es una máquina humano-amistosa. Es muy fácil actuar. El sistema del teclado en él está disponible en lengua china e inglesa. Apoya a Gerber, importación del cad. También apoya la programación off-line y manual. El método de su uso es tan simple y el consumidor puede realizar la función con gran facilidad.
Para programados y de detecciones los errores exactos rápidamente, el software debe estar de alta precisión y de exactitud. Debe ser altamente intuitivo así que puede realizar la programación entera con gran facilidad. La máquina de la inspección de la goma de la soldadura de CNSMT 3d consiste en software altamente intuitivo. A través de este software, produce las imágenes 3d para los usuarios con gran eficacia. Puede detectar los errores más con eficacia con tal software pero muestra la detección pobre para los componentes como menos lata, extremidad, cortocircuito, etc.
Con el sistema del motor servo de la CA, juntado con los tornillos de la bola de la precisión y los pares lineares de la guía, asegura capacidades de alta velocidad y exactas de la detección, el movimiento rápido y estable, y la colocación de exactitud de menos el de 10μm.
La máquina de la inspección de la goma de la soldadura puede realizar solamente la inspección de la imagen en la superficie si hay un área cubierta por el objeto. La máquina de la inspección de la goma de la soldadura puede también medir la altura de SPI, la llanura de SPI, el etc. que también se utiliza para detectar si la impresión de la goma de la soldadura está desplazada, tendido un puente sobre, dañado, el etc.
La ejecución de la máquina de la inspección de la goma 3d de la soldadura puede llegar a ser más fácil realizarse si tenemos las consideraciones siguientes presente:
La velocidad de viaje del enjugador determina cuánta hora está disponible para la goma de la soldadura para rodar en las aberturas de la plantilla y de la superficie del PWB. Un ajuste de 25m m por segundos se utiliza típicamente pero depende del tamaño de las aberturas dentro de la plantilla y la goma de la soldadura utilizó.
Llega a ser importante aplicar la suficiente presión a través de la longitud de la cuchilla del enjugador para asegurar un trapo limpio de la plantilla. No aplique demasiada presión como puede causar sacar con pala de la goma de las aberturas más grandes que resultan desgaste superior en la plantilla.
Puede también llevar a sangrar de la goma entre la plantilla y el PWB. La aplicación de demasiado poca presión puede causar manchar de la goma en la plantilla. Qué resultados en la deposición pobre y la transferencia incompleta al PWB.
El ángulo del enjugador es fijado típicamente de 60 grados por los tenedores que se fijan a. Da lugar a sacar con pala de la goma de la soldadura de la plantilla si se aumenta el ángulo, y menos goma de la soldadura se deposita tan. Después de que el enjugador haya terminado una impresión puede irse detrás de un residuo de la goma de la soldadura si se reduce el ángulo.
Una velocidad del ajuste cerca de 3m m se está utilizando para las plantillas y es gobernada por el tamaño de las aberturas dentro de las plantillas. Ésta es la velocidad a la cual el PWB se separa de las plantillas.
Si la velocidad es demasiado rápida entonces causará la goma de la soldadura no completamente al lanzamiento de la abertura.
La plantilla se debe limpiar regularmente. La limpieza se puede hacer por métodos automáticos y manuales. La limpieza automática ha fijado el sistema en el cual permite la limpieza de la plantilla después de un número fijo de impresiones. El sistema realiza dos funciones primero que limpia el superficie inferior de la plantilla para evitar manchar. Y el segundo es limpiar las aberturas usando un vacío para parar bloqueos.
Los enjugadores y las plantillas se deben mantener cuidadosamente para protegerlos contra cualquier daño mecánico. Ambos se deben comprobar a fondo antes y después de uso. Si algún daño se nota a los enjugadores y a las plantillas deben ser substituidos para asegurar un proceso confiable y repetible.
Otro factor importante que usted debe considerar mientras que realiza este proceso es que el PWB se debe llevar a cabo completamente contra la plantilla. Si el PWB no se apoya completamente puede llevar a imprimir defectos tales como depósito pobre de la goma.
El movimiento de la impresión es la distancia que el enjugador viaja a través de las plantillas. La distancia que cubre es cerca de 20m m. la distancia que cubre debe permitir que bastante espacio para que la goma ruede en el movimiento de vuelta pues es el balanceo de la gota de la goma de la soldadura que genera la fuerza hacia abajo que conduce la goma en las aberturas.
Para verificar la inspección automática del proceso se puede utilizar para comprobar los depósitos de la goma de la soldadura. Hay dos tipos de inspección de la goma de la soldadura disponible que son 2.os y la inspección 3d. la 2.a inspección comprueba el área del depósito de la goma y la inspección 3d comprueba el volumen del depósito de la goma.
Conclusión:
la máquina de la inspección de la goma de la soldadura 3d se ha convertido en la necesidad de casi cada industria de su PCBs. Se utiliza para detectar los errores y para probar si el PCBs está impreso correctamente o no. Porque se ha observado que la razón por la que los errores ocurren en PCBs es impresión incorrecta.
la máquina de la inspección de la goma de la soldadura 3d sube con las características múltiples que discutimos ya en el artículo. Estas características incluyen la velocidad que permite que produzca más salida rápidamente. Trabaja con la alta precisión y la exactitud.
Tiene software de alta calidad que permita que realice el proceso más eficientemente. Es muy fácil actuar pues el sistema del teclado está disponible en versiones chinas e inglesas.
Esta máquina de la inspección es de gran importancia mientras que mejora el funcionamiento del PCBs, proporciona el equipo de alta calidad, y ayuda a reducir errores. Antes de comenzar el proceso tenga siempre algunas consideraciones presente su de modo que usted pueda realizarse más eficientemente. Éstos incluyen la velocidad del enjugador, presión del enjugador, inspección, y así sucesivamente.
