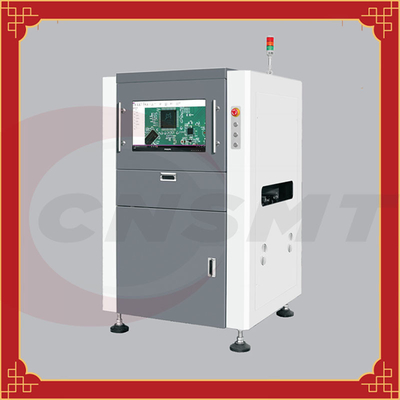

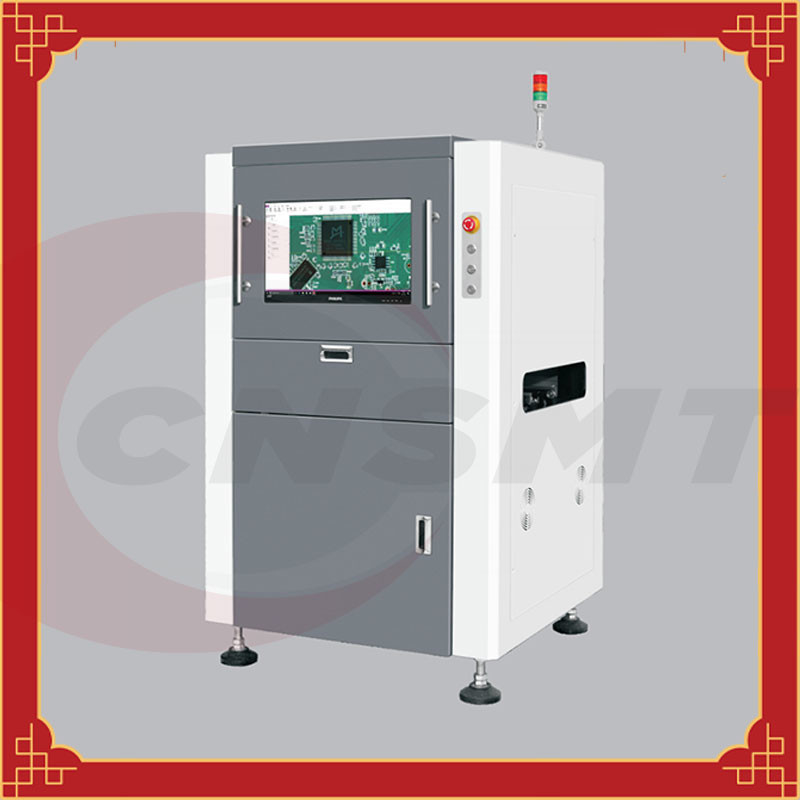

2.o PWB automatizado en línea en línea AOI Machine de SMT de los sistemas de inspección ópticos
Bajo costo 2.o SMT AOI, en línea/inspección óptica automatizada en línea
| Cámara óptica | 5 millones de cámaras industriales digitales elegantes de alta velocidad (opcionales) |
| Resolución (FOV) | 15μm/Pixel estándar (correspondiente al FOV: 38mm*30m m) 10/15/20 μm/Pixel (opcional) |
| Lente óptica | lente telecentric llana del pixel de los 5M, profundidad del campo: 8mm-10m m |
| Sistema de la fuente de luz | Fuente de luz coaxial brillante del multi-ángulo LED del anillo del RGB |
| sistema operativo | Windows 10 profesional |
| disposición del ordenador | i3 CPU, tarjeta gráfica de 8G GPU, 16G memoria, 120G impulsión de estado sólido, disco duro mecánico 1TB |
| Poder de la máquina | CA 220V el ±10%, frecuencia 50/60Hz, poder clasificado 1.2KW |
| Flujo del PWB | Puede ser fijado al right→left del left→right a través del botón |
| Método de la tablilla del PWB | Accesorio bilateral que se abre o contrae automáticamente |
| Método de la fijación del eje de Z | se fija 1 pista, 2 pistas se puede ajustar automáticamente |
| Método del ajuste de la pista del eje de Z | Ajuste automáticamente la anchura |
| Altura de la pista | 900±25m m |
| Presión de aire | 0.4~0.8Map |
| Dimensiones mecánicas | 900mm×950mm×1600m m (altura de L×W×H) sin piloto |
| Peso de la máquina | 500kg |
| Configuración opcional | Software programado off-line, arma externo del código de barras, interfaz de sistema de la rastreabilidad de MES abierto, anfitrión de la estación del mantenimiento |
| tamaño | 50×50 mm~500×325 milímetros (más de gran tamaño puede ser modificado para requisitos particulares según requisitos de cliente) |
| grueso | 0.3mm~6m m |
| Peso del tablero | ≤3KG |
| altura clara | La altura clara superior ≤30mm, baja la altura clara ≤20mm (los requisitos especiales pueden ser modificados para requisitos particulares) |
| Elemento de prueba mínimo | 0201 componentes, ICs con una echada de 0,3 milímetros y arriba (opcionalmente hasta 01005 componentes) |
| Impresión de la goma de la soldadura | Existencia, desviación, menos lata, más lata, circuito abierto, contaminación, incluso lata, etc. |
| Defecto de la parte | Piezas que faltan, compensación, posición oblicua, piedras sepulcrales, lado que se coloca, piezas volcadas, polaridad reversa, piezas incorrectas, piezas dañadas, múltiples, etc. |
| Defecto común de la soldadura | Menos lata, más lata, lata continua, soldadura virtual, pedazos múltiples, etc. |
| Inspección que suelda de la onda | Perno del parte movible, Wuxi, menos lata, más lata, soldadura virtual, gota de la lata, agujero de la lata, circuito abierto, pedazos múltiples, etc. |
| Inspección plástica roja del tablero | Piezas que faltan, compensación, posición oblicua, piedras sepulcrales, lado que se coloca, piezas volcadas, polaridad reversa, piezas incorrectas, dañadas, desbordamiento del pegamento, piezas múltiples, etc. |
¿Por qué elija CNSMT para sus necesidades de SMT?
Éstas son las razones por las que muchas confianzas CNSMT de las fábricas de SMT en todo el mundo. No estamos enseguida después de ventas; estamos después de una relación de negocio a largo plazo.
Información de compañía
CNSMT es el fabricante y el supplieir para las máquinas de SMT y la solución principales con la experiencia de más de 10 años en China. Y podemos también hacer OEM&ODM para los comerciantes de SMT, nosotros tenemos extenso de fuentes en el campo de SMT, incluso usted necesitamos utilizado o los nuevos equipos de SMT u otras piezas, podemos ayudarle a conseguir la mejor calidad y las máquinas costadas competitivas.
Qué podemos hacer para usted:
※ Hacemos que nuestra propia fábrica haga los equipos y los dispositivos de SMT
※ Tenemos un equipo profesional del ingeniero del technich para las máquinas de la producción
※ Podemos modificar la variedad para requisitos particulares de máquinas de SMT para usted que acuerda sus requisitos
※ Que compramos y vender los equipos usados y nuevos de SMT por todo el mundo
※ Le proporcionamos la línea completa máquinas y exportación de SMT a por todo el mundo
※ Que hace el socio chino más confiable para usted.
Nuestro servicio
1, línea completa solución de SMT
2, fabricante de equipos periféricos de SMT
3, alimentador de SMT, smt equipan con inyector, calibración del alimentador del smt, carretilla del PWB, carretilla del alimentador, strorage del PWB, fabricante del enjugador de SMT
4, compran y venden YAMAHA usado y nuevo JUKI FUJI PANASONIC SAMSUNG e impresoras del horno del flujo
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
