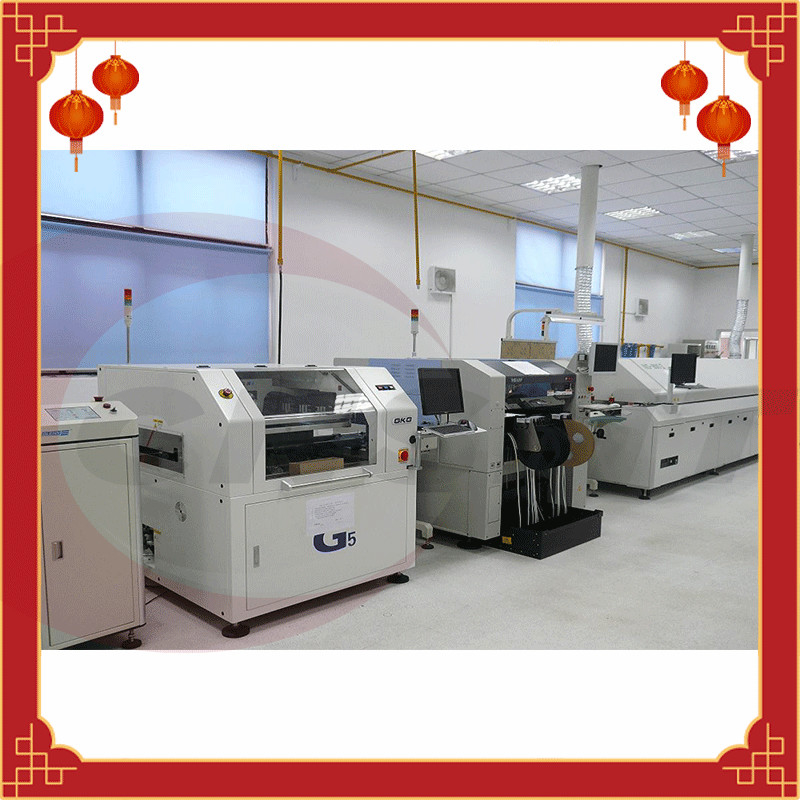

Planta de fabricación de YAMAHA YSM20R SMD impresora de la plantilla de GD450+ Smt
Planta de fabricación de YAMAHA YSM20R SMT
La máquina de inserción de la colocación de la serie de YSM que combina velocidad y flexibilidad, y alcanza el mundo del más alto nivel de capacidad de la colocación entre el mismo models* llano
Una máquina básica de la colocación que ofrece tres “1" s para alcanzar el último
Ayuda flexible para los diversos sitios de la producción
Diversas funciones para asegurar la producción estable
※: Comparado con la capacidad de la colocación (CPH) de la misma máquina llana de la colocación con el solo haz/la sola cabeza de la colocación bajo mejores condiciones. (Los resultados de la encuesta sobre la compañía en enero de 2017)
Pequeños parámetros de la máquina YSM10 de la colocación del bloque de Yamaha:
1. Tamaño del substrato de la blanco: L510 x W460 mm~L50 x W50 milímetro. Utilice los accesorios opcionales, puede corresponder al substrato de L610mm
2. Montaje de capacidad: HM que monta especificaciones de la cabeza del montaje de las especificaciones HM5 de la cabeza (10 bocas) (5 bocas). 46,000CPH (bajo buenas condiciones de la compañía) 31,000CPH (bajo buenas condiciones de la compañía)
3. Componentes aumentables: 03015~W55 x L100mm (*pass W45mm para la identificación de la segmentación), altura debajo 15m m. Se requiere el ※ si el height* componente excede 6.5m m, o el size* componente excede 12m m x 12m m, una cámara de multi-Vision (configuración opcional)
4. La exactitud de la colocación de nuestra compañía es buena (al usar los componentes estándar para la evaluación): ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)
5. El número de alimentadores que pueden ser instalados: estante fijo del alimentador: 96 más (convertido por la cinta de 8m m) bandejas: 15 tipos
6. Especificación del poder: CA trifásica 200/208/220/240/380/400/416V±10%50/60Hz
7. Fuente del suministro de aire: sobre 0.45MPa, limpio y seco
8. Dimensiones: L1,254 x W1,440 x H1,445mm
9. Peso corporal principal: sobre 1,270kg
Características de la máquina YSM10 de la colocación de YAMAHA:
1. Es el modelo de inserción del mounter superficial con el funcionamiento 46,000CPH para alcanzar el mundo ** en el mismo nivel de 1 haz y de 1 cabeza de la colocación;
2. Comparado con los modelos anteriores, la velocidad ha aumentado en más el de 25%, alcanzando la mejor capacidad de la colocación del mundo del mismo nivel. Se equipa de una cabeza de la colocación del HM. Utiliza una nueva cámara de exploración que mejore la capacidad de responder a los componentes;
3. Ayuda flexible para el sitio de la producción;
4. Realice la función de la producción estable;
5. producción de la alto-flexibilidad del Multi-módulo.
Impresoras de alta velocidad de la plantilla de SMT:
GD450+
intruduction del detalle:
1. precisión de la impresora de la goma de la soldadura
GTS dedicó el modelo numérico del cálculo, repetición que colocaba el σ @6, ≥ de los micrones de la exactitud ±12.5 (±0.0005”) 2,0 del Cp
2. plataforma especial del ajuste para la impresora de la goma de la soldadura de HTGD
El mecanismo de arrastre especial del módulo de la alto-rigidez UVW de GTS y el mecanismo de elevación invertido de Z-AXIS del triángulo con eficacia mejorar la estabilidad del ajuste de la plataforma, realizan la transmisión ultrafina bajo ajuste del micro-movimiento, y hacen que la máquina cumple los requisitos de la impresión de una precisión más alta. La estructura es simple y confiable, y el ajuste es conveniente. Puede realizar rápidamente el ajuste automático de la altura de elevación de las agujas del PIN de los tableros del PWB de diversos gruesos.
3. impulsiones de motor de escalonamiento autoajustables flotantes programables la cabeza de impresión de la impresora de la goma de la soldadura
La independiente directo-conectó el control de motor de escalonamiento, incorporado ** el sistema de control de presión, puede determinar exactamente el valor original de la presión del enjugador, sin tener en cuenta el tipo, la longitud, el peso o el grueso de la cuchilla del enjugador. Programable para alcanzar proceso de impresión flexible; Se diseña para los diversos requisitos de la presión del enjugador delantero y trasero y la estabilidad de la elevación para prevenir la salida de la goma de la soldadura y de la cuchilla tiene cierto diseño de fijación con abrazadera flexible. La presión del enjugador, de la velocidad de elevación, de la velocidad de impresión, y la gama de impresión es todo el software ajustable, y de ella está para el cliente proporciona una variedad de métodos demolding para adaptarse a diversos tableros del PWB con diversos requisitos de la lata, proveyendo de clientes una buena plataforma del control de impresión.
4. sistema de colocación del PWB de impresora de HTGD
Impulsión de correa plana, mejorar con eficacia la capacidad y la velocidad del carril de guía; impulsión del motor de pasos, programables realizar diversas velocidades y acciones del transporte; carril de guía del nuevo concepto, transmisión inconsútil para asegurar la confiabilidad del transporte del PWB; grueso adaptante del tablero del PWB, proceso de fabricación conveniente; el software puede ajustar la presión y la presión lateral elástico, y se puede equipar de un vacío total de la cavidad de la succión en la parte inferior y de un vacío parcial de múltiples puntos en la parte inferior.
5. sistema de limpieza
Estructura de limpieza automática; fan de alta potencia y generador del vacío de Venturi a limpiar con la aspiradora; tres métodos de limpieza de seco, de mojado, y el vacío, y pueden ser combinados libremente. Los usuarios pueden fijar el ciclo de limpieza, la hora y parámetros de la velocidad según necesidades reales; la longitud el papel de barrido es universal, fácil desmontar y ahorrar recursos; placa de barrido de goma suave y desgaste-resistente, limpia a fondo y fácil desmontar.
6. marco de acero altamente adaptable de la malla que afianza el sistema con abrazadera
Realice la impresión de los bastidores de pantalla de los diversos tamaños (370m m x 470mm~737 milímetro x 737 milímetros), y puede realizar el cambio rápido de modelos en el proceso de producción; colocación automática en la dirección de Y.
7. sistema de control eléctrico
El uso de circuitos integrados modulares uno mismo-desarrollados es seguro y fácil de mantener; el sistema del control industrial más avanzado de la industria se puede utilizar para modificar los parámetros de la máquina durante el movimiento.
8. imagen y sistema óptico de impresora de la goma de la soldadura
El nuevo sistema óptico de la trayectoria--la luz uniforme del anillo y la luz coaxial del alto-brillo, juntada con la función infinitamente de ajustar el brillo, hace todos los tipos de puntos de la marca se pueden identificar bien (puntos desiguales incluyendo de la marca), conveniente para estañar, Cobre-plateado, dorado, estañada, FPC y otros tipos de PCBs con diversos colores. La fuente de luz de cuatro terminales es ajustable, la lente telecentric, la malla de acero y el tablero del PWB está iluminado al mismo tiempo.
9. chino gráfico simple y fácil de usar/interfaz inglés de la operación para la impresora de la goma de la soldadura
Utilice el sistema operativo de Windows XP y el interfaz antropomecánico gráfico independientemente desarrollado: especialmente para el efecto de la navegación de los ficheros de programa, que es conveniente para que todos los operadores se familiaricen rápidamente con la operación; los chinos del menú-estilo/la transferencia inglesa, el registro de la operación, el expediente de la falta/el autoexamen de la falta/el aviso del análisis de falta/la alarma ligera y otras funciones hacen la operación simple y conveniente.
10. 2.a inspección de la calidad de impresión de la goma de la soldadura y análisis del proceso estadístico
La 2.a función puede detectar rápidamente problemas de impresión pobres tales como compensación, poca lata, impresión que falta, e incluso lata, y los puntos de la detección se pueden aumentar arbitrariamente; El software del proceso estadístico puede analizar el índice de la máquina CPK a través de la muestra recogida por la máquina para asegurar la calidad de impresión
| Parámetros del PWB de la impresora automática de la visión | |
| tamaño del tablero del *Large (X x Y) | 450m m x 320m m |
| tamaño del tablero del *Small (X x Y) | 50m m x 50m m |
| Grueso del PWB | 0.4mm~6m m |
| Alabeo | Diagonal máxima el 1% del PWB |
| peso del tablero del *Large | 6Kg |
| Liquidación del borde del tablero | Formado a 3 milímetros |
| liquidación inferior del *Large | 16m m |
| Velocidad de la transmisión | 1500mm/sec (máximo) |
| Altura de la transmisión de la tierra | 900±40m m |
| Dirección de la pista del transportador | Izquierda-derecha, de derecha a izquierda, izquierdo-izquierdo, derecho-derecho |
| método de la transferencia | carril del transporte de la Uno-sección (opción: carril de la tres-sección) |
| PWB que afianza método con abrazadera | La fila paralela superior del cuatro-lado que presiona el mecanismo del tablero se aplana, el software puede ajustar la presión de lado elástico, el vacío parcial de múltiples puntos inferior o se aprieta el vacío entero de la cavidad de la succión, el borde que cierra el substrato (opción) |
| Método de la ayuda del tablero | Dedal magnético, bloque del contorno, accesorio especial del objeto, rejilla-Lok (opción) |
| Parámetros de impresión de la impresora automática de la visión | |
| Cabeza de impresión | La independiente dos directo-conectó las impulsiones del motor, cabeza de impulsión neumático-eléctrica (opción), cabeza de impresión a circuito cerrado (la opción) |
| Tamaño de marco de la plantilla | 420m m x 500mm~737 milímetro x 737 milímetros |
| área de impresión del *Large (X x Y) | 450m m x 320m m |
| Tipo del raspador | Enjugador de acero/enjugador de goma (ángulo 45°/55°/60° según el proceso de impresión que hace juego la selección) |
| Longitud del raspador | 220mm~500m m |
| Altura del raspador | 65±1m m |
| Grueso de la cuchilla | capa tipo diamante del carbono de 0.25m m |
| Modo de impresión | Impresión simple o doble del enjugador |
| Longitud de Demoulding | 0,02 milímetros a 12 milímetros |
| Velocidad de impresión | 6 mm/sec a 200 mm/sec |
| Impresión de la presión | 0.5kg a 10Kg |
| Impresión de itinerario | ±200 milímetro (del centro) |
| Parámetros de la imagen de la impresora automática de la visión | |
| Campo visual de la imagen (FOV) | 6.4m m x 4.8m m |
| Gama de ajuste de la plataforma | X, Y: ±7.0mm, θ: ±2.0°. |
| Tipo del punto de referencia | Punto de referencia estándar de la forma (véase estándar de SMEMA), tierra/abertura |
| Sistema de la cámara | Cámara separada, sistema separado arriba/abajo de la visión de la proyección de imagen, colocación a juego geométrica |
| Parametrización para la optimización del tratamiento de la impresora automática de la visión | |
| Exactitud de repetición de la calibración de la imagen | el σ @6, Cp de los micrones ±12.5 (±0.0005”) es mayor o igual 2,0 |
| Impresión de repetibilidad | el σ @6, Cp de los micrones ±25 (±0.001”) es mayor o igual 2,0 |
| tiempo de la circulación | Menos que 7.5s |
| Tiempo del cambio | Menos que 5mins |
| Equipo de la impresora de Hetian Goode | |
| Requisito de alimentación | El AC220V±10%, 50/60HZ, 15A |
| Requisitos del aire comprimido | 4~6Kg/cm2, tubo 10,0 del diámetro |
| sistema operativo | Windows XP |
| dimensión física | 1150m m x 1440m m x 1480m m |
| Peso de la máquina | 1000Kg |
| Temperatura y módulo de control de humedad (opción) | |
| Temperatura ambiente | 23±3℃ |
| Humedad relativa | 45~70%RH4 |
Horno de alta calidad TSM800 del flujo de la marca CNSMT de China
| Modelo | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Especificación de la máquina | ||||||
| Tamaño: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Peso (kilogramos) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zona de temperatura | Top 8.Bottom 8 length3070 | Top 10.Bottom 10 length3890 | 12.Bottom 12/longitud superior 4650 | 8.Bottom 8 longitud superior 3070 | 10. 10 longitudes inferiores superior 3890 | Top 12.Bottom 12/length4650 |
| Número de zonas frías | Tbp2. Parte inferior 0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Inferior. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Parte inferior 2 | Top3. Partes inferiores | Top4.Bottom4 | Top2. Parte inferior 2 | 1bp3. Partes inferiores | ||
| Zona de calefacción que rectifica la estructura de la placa | Placa de aluminio gruesa | |||||
| Cámara de enfriamiento | Refrigeración por aire del invernadero/refrigeración por agua fría | |||||
| Sistema de control | ||||||
| Requisito de alimentación | 30 380V 50Hz | |||||
| Poder total | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Poder de funcionamiento de lanzamiento, normal | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Tiempo de calentamiento | Sobre 25Min | |||||
| Exactitud de la temperatura | ±1°C | |||||
| Método del control de la temperatura | Control a circuito cerrado del PID + impulsión de SSR | |||||
| Diferencia de la temperatura de PCBLateral | °C ±1.5 | |||||
| Almacenamiento del parámetro de proceso | Ahorre automáticamente las diversos operaciones y expedientes de la alarma + operación manual para ahorrar diversos ajustes del parámetro de proceso | |||||
| Alarma anormal | Desviación de la temperatura estándar, desviación de la velocidad y falta del aire acondicionado, sonido y alarma ligera del fracaso de la red eléctrica | |||||
| De alarma del tablero | Función fuera del vehículo estándar de la alarma | |||||
| Sistema de transporte | ||||||
| Estructura del carril | De dos etapas total | |||||
| Estructura de cadena | sola hebilla 35B con la costilla y fijar la cadena niquelada del acero de manganeso | |||||
| Anchura máxima de la placa | 400m m (610m m opcionales) | 2-280m m (2-300m m opcionales) | ||||
| Gama de ajuste de la anchura del carril | 50-400m m (50-610m m opcionales) | 50-280m m (50-300m m opcionales) | ||||
| Dirección del transporte | Lto R R opcional a L) | |||||
| Carril de forma fija | Parte posterior fija, opcional delantera fija | Se fijan el carril de no. 1 y el carril de no. 4, opcional otros dos carriles pueden ser fijados. | ||||
| Velocidad del transporte | 400 〜 2000mm/min | |||||
| Altura de placa del transporte | 900±15m m | |||||
| Sistema lubricante automático | Relleno automático del lubricante estándar y función de relleno manual | |||||
| Sistema del nitrógeno | ||||||
| Consumo del nitrógeno | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
