Planta de fabricación de la CA 200V YSM20W YAMAHA SMD ahorro de la energía de 95000CPH

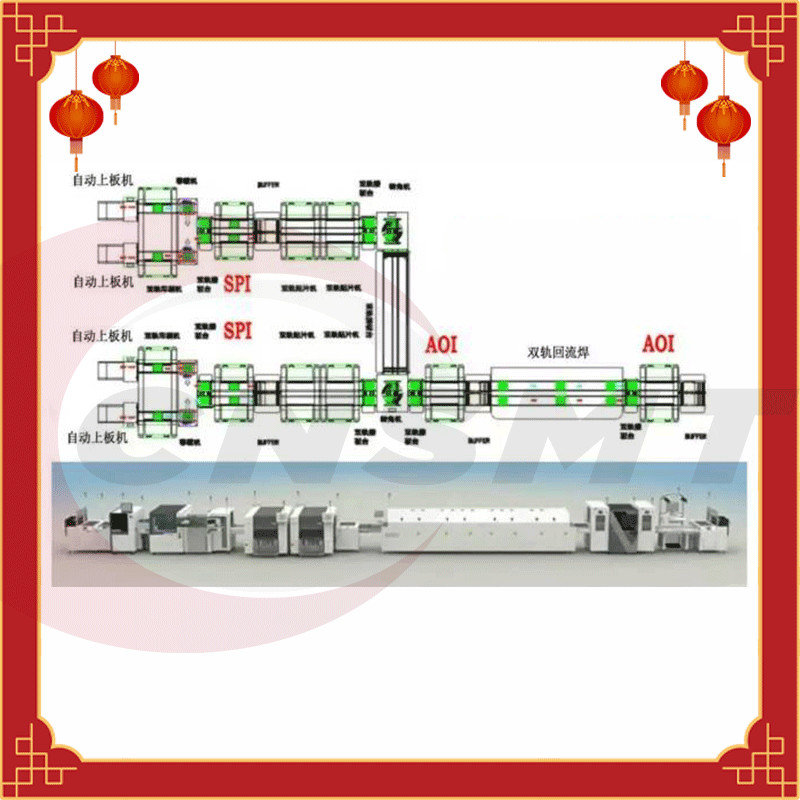

Planta de fabricación de YAMAHA YSM20R SMT
1. Algunos requisitos detallados de la disposición de la fábrica de SMT
Después de que la orientación general de la cadena de producción se determine, algunos requisitos detallados para la producción de la cadena de producción de SMT necesidad del equipo de ser considerado, y entonces la orientación exacta de la cadena de producción de SMT y la orientación del otro equipo auxiliar pueden ser determinados.
En primer lugar, las cosas auxiliares requeridas por la cadena de producción de SMT y los requisitos de la orientación para cada área:
a. área de la colocación de extintores: los extintores se deben colocar alrededor de los pilares y alrededor del taller de SMT, y colocar de acuerdo con los requisitos de las regulaciones de la protección contra los incendios.
b. área de la colocación del carro del estante: El carro del estante se utiliza para la producción de cadena de producción de SMT y el reemplazo de datos cuando se cambia el modelo. Para facilitar la producción y mejorar el poder del reemplazo material, es el mejor colocar el carro del estante cerca de la máquina de la colocación.
c. área de la colocación de la tabla material de la preparación: La tabla material de la preparación se utiliza principalmente para la preparación de materiales en el proceso de producción y el trabajo de la preparación de datos antes del interruptor modelo. Por lo tanto, la tabla material de la preparación se debe colocar cerca de la máquina de la colocación, preferiblemente así como el coche de estante. Es conveniente poner el material directamente en el carro del estante después de preparar el material.
d. estación de impresión pequeña área de la colocación de la tabla: Tabla de la estación de impresión la pequeña se utiliza para la colocación de artículos auxiliares de la impresora en la producción, tal como papel del trapo, goma de la soldadura, alcohol, etc., se debe colocar cerca de la impresora para de fácil acceso y el uso. Poder de producción.
e. área de la colocación de la goma de la soldadura: El área de la colocación de la goma de la soldadura incluye un refrigerador para almacenar la goma de la soldadura, un mezclador de la goma de la soldadura, una goma de la soldadura que recalienta el gabinete, el etc., que se pueden colocar alrededor de la columna o en un área fija alrededor del taller según los requisitos del taller. Pero debe ser fácil que los operadores escoger y coloquen.
f. área de la inspección visual y área de reparaciones detrás del horno: Para facilitar la inspección visual y la reparación de semi-productos después de soldar de flujo, una pequeña tabla se coloca generalmente detrás del horno para la inspección visual y la reparación después del horno.
g. área de la colocación de la pantalla: El área de la colocación de la pantalla incluye el gabinete de la colocación de la pantalla, la máquina de la limpieza de la pantalla, las herramientas de la inspección de la pantalla, los etc., que se utilizan para el control de la tensión del almacenamiento, de la limpieza y de la pantalla de la pantalla. Al mismo tiempo, el área debe ser tan conveniente como sea posible el Selección-y-lugar de plantillas en la producción.
h. área de la colocación de la basura: La basura en la producción viene principalmente a partir de dos porciones, uno es el papel libre de polvo usado en la operación de impresión, y la otra es la bandeja y la correa inútiles de la basura causada por el reemplazo de los datos. La basura generó en estas dos piezas se debe colocar por separado y recuperar específicamente, especialmente la basura usada por la prensa. Por lo tanto, el área inútil se puede poner alrededor de la máquina de la prensa o de la colocación, o un área inútil de la colocación se puede poner al lado de la columna para la colocación separada.
I. área de la colocación de Kanban: SMT Kanban incluye la producción Kanban y al controlador establece a la gestión de calidad Kanban, el etc., que se pueden recolectar y colocar en la entrada y la salida del taller, y un Kanban de la situación de la producción de la cadena de producción al principio de cada cadena de producción para facilitar la inspección el productor y. Manténgase al corriente de la situación actual de la producción y de la situación de la calidad del taller de SMT.
j. área de la colocación del producto: El producto producido contiene dos porciones, productos y semi-productos. Estas dos piezas se deben separar por separado y distinguir estrictamente para evitar desorden.
K. almacén de los recambios de SMT: Los recambios de SMT incluyen bocas, los motores, las correas, los cilindros, el etc., y se deben colocar en un área especial para facilitar el acceso durante la producción.
l. temperatura y área de la humedad: Para entender mejor las condiciones de la temperatura y de la humedad del taller de SMT, según el tamaño del área del taller, ponga varias áreas de la temperatura y de la medida de la humedad apropiadamente, colocado generalmente en los pilares o las paredes alrededor de la cadena de producción.
M. área de trabajo del taller de SMT: Dejado dirigir el trabajo experto de los personales y del personal de dirección in situ en el taller de SMT, de modo que las habilidades y los problemas de gestión encontraran en la producción se puede solucionar a tiempo para asegurar el buen funcionamiento de la cadena de producción de SMT.
n. área para las medidas antiestáticas: Los que entran en el taller de SMT deben tener un área con medidas antiestáticas. El área se puede delinear en la puerta del taller, incluyendo el reemplazo de la ropa electrostática, de los zapatos, de los sombreros, y del armario de cada empleado. Además, un área dedicada a probar el anillo electrostático se debe establecer en la entrada del taller de SMT, de modo que cada empleado pueda hacer la prueba de anillo electrostática y registrar los resultados de la prueba antes de ir a trabajar.
2. resumen
En relación con la disposición de la fábrica de SMT y la distribución de las responsabilidades de los personales de la cadena de producción de SMT, es también necesario considerar diversos factores tales como los requisitos de proceso del producto, el valor de la salida del producto, y el funcionamiento del equipo. ¡Plan según la situación real!
Especificación de YAMAHA YYSM20W:
1. Puede apoyar eficientemente diversas formas de la producción en una gama grande
2. Tiene el mounter universal más rápido de la superficie 95000CPH* del mundo en el mismo nivel de productos
3. Una sola cabeza de la colocación alcanza velocidad y flexibilidad al mismo tiempo, proporcionando una solución ideal
4. Una amplia gama de componentes se pueden montar, y la realización específica de la “extensión ilimitada” (la extensión ilimitada)
5. Funciones múltiples como la configuración estándar para asegurar la colocación de alta calidad · Dispositivo de alimentación altamente flexible
6. Transporte de la dual-pista de la ayuda
| YAMAHA YSM20W |
| Tamaño del tablero de la blanco: modelo de dos etapas del transportador (solamente para los modelos con dos haces en el eje de X) |
| Al enviar a un tablero: L810×W724 a L50×W50 |
| Al transferir a dos tableros: L380×W724 ~ L50×W50 |
| Modelo del monorrail: L810×W742 ~ L50×W50 |
| Modelo de la pista doble: L810×W356 ~ L50×W50 |
| Diversas anchuras modelo-que transmiten de doble vía: L810×W662 |
| Montaje de capacidad: universal de alta velocidad (HM) montando el × principal 290,000CPH (bajo mejores condiciones de nuestra compañía) |
| Montaje de exactitud: ±0.035mm (±0.025mm) Cpk≧1.0 (3σ) |
| Cabeza de la colocación de YAMAHA Yamaha YSM20, componentes que pueden ser puestos: |
| Cabeza universal de alta velocidad de la colocación (del HM): 03015~45×45m m L100mm, altura debajo 15m m |
| El ※ dependiendo de la altura y del tamaño del componente, una cámara de multi-Vision puede ser requerido (la configuración opcional) |
| Carros de reaprovisionamiento de combustible de una sola vez: hasta 128 (convertido por la cinta de 8m m) |
| Cambiador de la plataforma: 30 hojas (tipo fijo) 10 hojas (tipo del carro) |
| Especificación del poder: CA trifásica 200/208/220/240/380/400/416V el ±10% 50/60Hz |
| Fuente de aire de la fuente: sobre 0.45MPa, reservado y seco |
| Dimensiones: L 1,374×W 1,857×H1,445m m (a excepción de salientes) |
| Peso sobre 2,100kg |
| Productos regulares del soporte de YAMAHA Yamaha YSM20 |
| 1. Luces LED: Luces de bulbo del LED, proyectores del LED, luces del coche del LED, luces de techo del LED, etc. |
| 2. Iluminación de categoría: Barra de luz de la lavadora de la pared del LED, tubo digital, tubo de la barrera, luz del arco iris del LED, etc. |
| 3. Pantallas: Exhibiciones del soporte de la superficie del LED, módulos del LED, etc. |
| 4. Luces LED de alta potencia: Túneles del LED, luces de calle, proyectores, luces del coche, lámparas de escritorio del LED, aviones 1W~3W, superficies esféricas, LED bimodal, etc. |
| 5. Productos electrónicos: placas madres del ordenador, placas madres MP3, placas madres de la fuente de alimentación, tableros de la fuente de alimentación de la luz del LED, fuentes de alimentación del LED, conductores del LED, módulos del LED, pantallas LED, etc. |
| 6. Conveniente para los productos del LED dentro del tamaño de 810X490M M, de abejones y de otros productos de gama alta de la tecnología |
| Características del consumo de energía de YAMAHA |
| La máquina de la colocación de la serie de YSM utiliza la última tecnología, y la fuente de alimentación de la máquina entera es 1,1 kilovatios. |
| Por ejemplo, el consumo de electricidad industrial es 1 yuan/KVH, y es calculado trabajando 24 horas al día, y 5 años son la unidad de cálculo. |
| La fuente de alimentación de la máquina de la colocación es años de 1,1 kilovatios 1.1×24×365×5 |
Impresoras de alta velocidad de la plantilla de SMT:
MODELO CNSMT-A5
Diseño humanizado
●Gama ancha del uso y flexibilidad fuerte
●Tipo de espray único sistema de limpieza automático
●Estructura de barrido y de ahorro ahorro de energía del papel
●Sistema único del tratamiento de la imagen
●Modo de producción de impresión inteligente
●Gama de impresión: 400*340mm/510*340m m
●Adopte la plataforma de tres ejes universal internacional del acoplamiento de UVW
●Tamaño de la máquina: 1220X1355X1500m m
●Opciones de la máquina: agujero functionautomatic de estañado dinámico de la plantilla que bloquea temperatura del functionauto MSE/SPI de la reacción de la presión del functionsqueegee del pegamento functionautomatic de la detección y la función functionautomatic en línea de dispensación de la humedad
Horno de alta calidad TSM800 del flujo de la marca CNSMT de China
| Modelo | TSM-0802/DS-800 | TSM-1003/DS-1000 | TSM-1204/DS-1200 | TSM-0802D/DS-800D | TSM-1003D/DS-1000D | TSM-1204D/DS-1200D |
| TSM-0802-N | TSM-1003-N | TSM-1204-N | TSM-0802D-N | TSM-1003D-N | TSM-1204D-N | |
| TSM-0802-X | TSM-1003-X | TSM-1204-X | TSM-0802D-X | TSM-1003D-X | TSM-1204D-X | |
| TSM-0802-NX | TSM-1003-NX | TSM-1204-NX | TSM-0802D-NX | TSM-1003D-NX | TSM-1204D-NX | |
| Especificación de la máquina | ||||||
| Tamaño: L*W*H | 5250*1420*1520 | 6570*1420*1520 | 7735*1420*1520 | 5250*1635*1520 | 6570*15201635* | 7735*1635*1520 |
| Peso (kilogramos) | 2650/2950 | 2850/3150 | 3050/3350 | 2950/3250 | 3150/3450 | 3350/3650 |
| Zona de temperatura | Top 8.Bottom 8 length3070 | Top 10.Bottom 10 length3890 | 12.Bottom 12/longitud superior 4650 | 8.Bottom 8 longitud superior 3070 | 10. 10 longitudes inferiores superior 3890 | Top 12.Bottom 12/length4650 |
| Número de zonas frías | Tbp2. Parte inferior 0 | Top3.BottomO/ | Top4.BottomO/ | Top2.BottomO/ | Top3. Inferior. / | Top4.BottomO/Top4.Bottom4 |
| TOP2. Parte inferior 2 | Top3. Partes inferiores | Top4.Bottom4 | Top2. Parte inferior 2 | 1bp3. Partes inferiores | ||
| Zona de calefacción que rectifica la estructura de la placa | Placa de aluminio gruesa | |||||
| Cámara de enfriamiento | Refrigeración por aire del invernadero/refrigeración por agua fría | |||||
| Sistema de control | ||||||
| Requisito de alimentación | 30 380V 50Hz | |||||
| Poder total | 64KW/67KW | 80KW/83KW | 93KW/97KW | 64KW/67KW | 80KW/83KW | 93KW/97KW |
| Poder de funcionamiento de lanzamiento, normal | 30KW 9KW | 36KW 10KW | 40KW 11KW | 30KW 11KW | 36KW 12.5KW | 40KW 14KW |
| 32KW 10KW | 38KW 11KW | 42KW 12KW | 32KW 12KW | 35KW 13.5KW | 42KW 15KW | |
| Tiempo de calentamiento | Sobre 25Min | |||||
| Exactitud de la temperatura | ±1°C | |||||
| Método del control de la temperatura | Control a circuito cerrado del PID + impulsión de SSR | |||||
| Diferencia de la temperatura de PCBLateral | °C ±1.5 | |||||
| Almacenamiento del parámetro de proceso | Ahorre automáticamente las diversos operaciones y expedientes de la alarma + operación manual para ahorrar diversos ajustes del parámetro de proceso | |||||
| Alarma anormal | Desviación de la temperatura estándar, desviación de la velocidad y falta del aire acondicionado, sonido y alarma ligera del fracaso de la red eléctrica | |||||
| De alarma del tablero | Función fuera del vehículo estándar de la alarma | |||||
| Sistema de transporte | ||||||
| Estructura del carril | De dos etapas total | |||||
| Estructura de cadena | sola hebilla 35B con la costilla y fijar la cadena niquelada del acero de manganeso | |||||
| Anchura máxima de la placa | 400m m (610m m opcionales) | 2-280m m (2-300m m opcionales) | ||||
| Gama de ajuste de la anchura del carril | 50-400m m (50-610m m opcionales) | 50-280m m (50-300m m opcionales) | ||||
| Dirección del transporte | Lto R R opcional a L) | |||||
| Carril de forma fija | Parte posterior fija, opcional delantera fija | Se fijan el carril de no. 1 y el carril de no. 4, opcional otros dos carriles pueden ser fijados. | ||||
| Velocidad del transporte | 400 〜 2000mm/min | |||||
| Altura de placa del transporte | 900±15m m | |||||
| Sistema lubricante automático | Relleno automático del lubricante estándar y función de relleno manual | |||||
| Sistema del nitrógeno | ||||||
| Consumo del nitrógeno | 20-25m3/ hr@300-1000ppm | 25-30m3/h r@300-10OOppm | ||||
