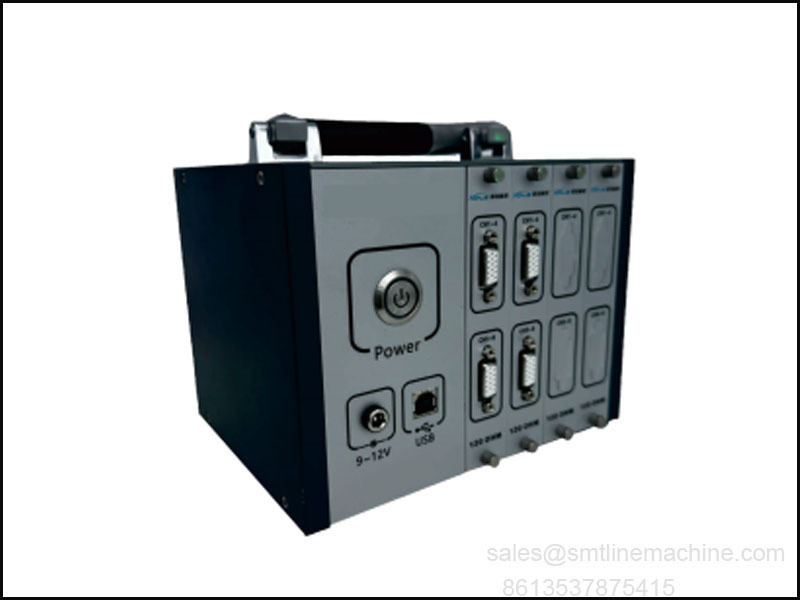

Tester de tensión portátil CN-YL8C

Probador de estrés portátil CN-YL8C

El CNYL8C es un dispositivo compacto y portátil para pruebas de estrés diseñado para diversos escenarios de medición de estrés en la fabricación de electrónica. Se utiliza ampliamente para pruebas de estrés de despanelado de PCB, estrés ICT (InCircuit Test), estrés FCT (Functional Test), estrés de ensamblaje y pruebas de estrés por caída, entre otros.

Aplicaciones principales

Pruebas de estrés de despanelado de PCB: Detecta el estrés mecánico durante el proceso de despanelado para evitar el agrietamiento de los componentes o las juntas de soldadura.
Pruebas de estrés ICT: Mide el estrés durante las pruebas en circuito para evitar daños en la placa causados por las sondas de prueba.
Pruebas de estrés FCT: Asegura que la presión de sujeción durante las pruebas funcionales no exceda los niveles de estrés seguros.
Pruebas de estrés del proceso de ensamblaje: Evalúa el estrés durante el atornillado, el ajuste a presión de los componentes y otras operaciones de ensamblaje.
Pruebas de estrés por impacto de caída: Simula el estrés causado por las caídas del producto durante el transporte o el uso.

Características del software

Interfaz fácil de usar: Fácil de aprender y operar, ideal para el personal de producción.

Ventajas del producto

Diseño portátil: Ligero y compacto, adecuado para su uso en líneas de producción, estaciones de control de calidad o en laboratorios.
Soporte multicanal: Conecta múltiples medidores de tensión para pruebas eficientes y simultáneas.
Fiabilidad industrial: Diseñado para uso a largo plazo en entornos industriales exigentes.
Sensores de alta sensibilidad: Captura con precisión las microdeformaciones para un análisis preciso.

Características del probador de estrés portátil CN-YL8C

Probador de estrés portátil CNYL8C
Aquí está la versión en inglés de su descripción técnica para el probador de estrés portátil CNYL8C, que incorpora el diseño modular y los detalles de rendimiento:

Características técnicas del probador de estrés portátil CNYL8C

Diseño modular:
Cada módulo de medidor de tensión viene con 8 o 4 canales de adquisición (dependiendo del tipo de módulo). El sistema no es ampliable, lo que garantiza un rendimiento estable y fiable.

Conectividad USB y registro de datos:
Se conecta a una computadora host a través de USB y admite el almacenamiento de datos a largo plazo directamente en el disco duro de la PC, ideal para el monitoreo y análisis continuos.

Compatibilidad con medidores de tensión:
Admite medidores de tensión de 120Ω y 350Ω, según el tipo de módulo en uso.

Alta frecuencia de muestreo:
Alcanza una frecuencia de muestreo máxima de 10 kHz, incluso cuando los 8 o 4 canales están muestreando simultáneamente, lo que garantiza una adquisición de datos precisa y de alta velocidad.

Interfaz fácil de usar:
El menú de operación se muestra en formato de cuadro de diálogo con una interfaz en chino. Diseñado para la simplicidad y la eficiencia, los usuarios pueden comenzar rápidamente sin una configuración compleja.

Cumplimiento de los estándares internacionales:
Totalmente alineado con los estándares de prueba de medidores de tensión de Intel y los estándares de medición de estrés IPC9704, lo que garantiza la evaluación comparativa global en las pruebas de fiabilidad.

Informes con un solo clic:
Genera automáticamente informes de prueba detallados con un solo clic, incluyendo el juicio de "Aprobado" o "Fallido" basado en los umbrales de prueba de estrés, ideal para un control de calidad rápido y eficiente.

Probador de estrés portátil CN-YL8C Especificación

GUÍA DE PREGUNTAS FRECUENTES – Probador de estrés portátil CNYL8C

1. ¿Para qué se utiliza el CNYL8C?

El CNYL8C es un probador de estrés portátil diseñado para medir el estrés mecánico en placas de PCB y ensamblajes electrónicos. Se utiliza comúnmente para:

Pruebas de estrés de despanelado de PCB
Análisis de estrés de fijación ICT/FCT
Monitoreo del estrés del proceso de ensamblaje
Pruebas de simulación de caída/impacto

2. ¿Cuántos canales admite el dispositivo?

Cada módulo proporciona 8 o 4 canales de entrada analógica. El sistema está diseñado con una estructura modular no ampliable para mayor estabilidad y precisión.

3. ¿Cuál es la frecuencia de muestreo máxima?

El dispositivo admite una frecuencia de muestreo máxima de 80KS/s por chasis, con capacidad de muestreo simultáneo multicanal.

4. ¿Qué tipos de medidores de tensión son compatibles?

El CNYL8C admite medidores de tensión de 120Ω y es compatible con configuraciones de puente de Wheatstone de 1/4, lo que lo hace adecuado para una amplia gama de aplicaciones industriales.

5. ¿Cuál es la resolución y la precisión?

Resolución ADC de 24 bits
Precisión de conversión: 3.5062 nV/V/LSB
Error de ganancia: 0.02% (en condiciones calibradas de 25°C ±5°C)
Rango completo: +29.4 mV/V (+62500µε / 55500µε)

6. ¿Puede el sistema generar informes automáticamente?

Sí, admite la generación automática de informes con un solo clic, incluyendo el juicio de Aprobado/Fallido basado en los estándares de medidores de tensión de Intel e IPC9704. Esta función mejora significativamente la eficiencia y la consistencia de las pruebas.

7. ¿Cómo se almacenan y transfieren los datos?

El CNYL8C se conecta a una computadora host a través de USB 2.0 y admite el almacenamiento de datos a largo plazo directamente en el disco duro de la computadora.

8. ¿Qué fuente de alimentación requiere?

Funciona con 11–30VDC o 220VAC, adecuado para un uso flexible en entornos de producción.

9. ¿Cuál es el nivel de protección del sistema?

Cuenta con protección IP40, diseñado para uso en interiores en laboratorios, departamentos de control de calidad o líneas de producción automatizadas.

10. ¿Es fácil de usar el software?

Sí. El software está basado en diálogo con una interfaz en chino, diseñado para un aprendizaje rápido, una fácil operación y un tiempo de configuración mínimo.

11. ¿El CNYL8C está en stock y disponible para pedido inmediato?

Sí, tenemos stock disponible para un envío rápido.
La entrega rápida está garantizada para pedidos nacionales e internacionales.
Exportamos a múltiples países en todo el mundo, con experiencia en logística global.
Ofrecemos un soporte postventa completo, que incluye asistencia técnica, capacitación y servicio de garantía.
