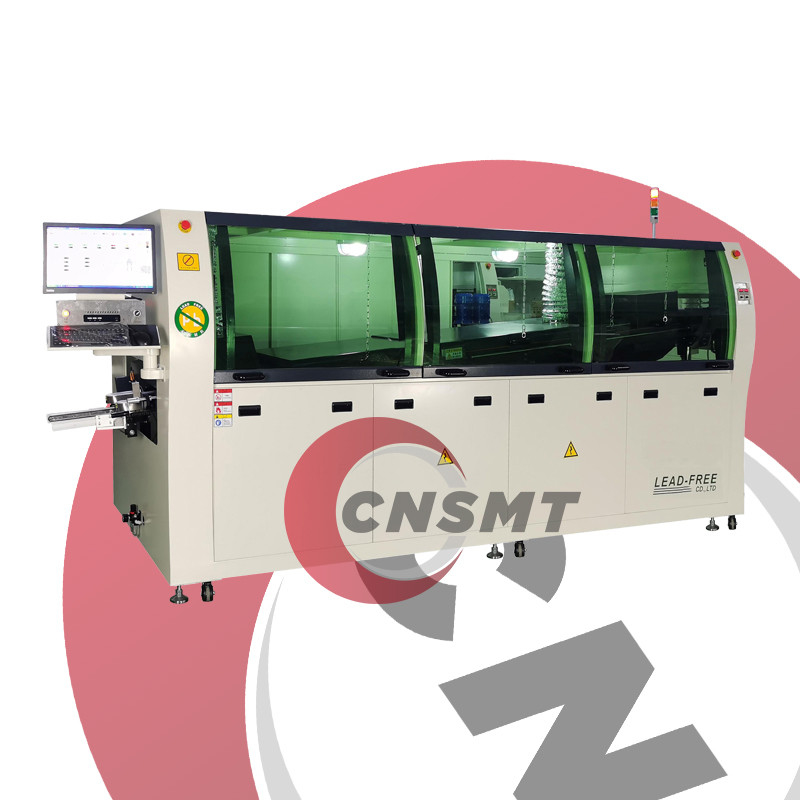

Máquina de soldadura en onda sin plomo MSD-350C-LF

1. Resumen de los parámetros básicos

Número de modelo

XD-350C-LF (se presume que es un modelo de soldadura en onda sin plomo de Xindong Technology)

Tecnología aplicable

Proceso de soldadura sin plomo (compatible con Sn/Ag/Cu, Sn/Cu y otras soldadoras sin plomo)

Requisitos de energía

Las condiciones de ensayo de la tecnología de la información se determinarán en función de las características de la tecnología de la información que se utilice.

Potencia total

Potencia total: Aproximadamente 25-36 kW (referencia 25 kW de modelos similares GSD-WD350CE y 36 kW de TB980C)

Tamaño del cuerpo

Duración aproximada de 4 a 4,5 m (por ejemplo, GSD-WD350CE 4470 mm, HRD-350 4120 mm)

2Sistema de transporte

Tamaño de la placa de PCB

Ancho máximo: 350 mm (el sufijo del modelo "350C" normalmente corresponde al ancho máximo de la placa de 350 mm)

Rango ajustable: 50-350 mm (diseño general de la industria)

Velocidad de transmisión

0.5-2m/min (consulte el rango de velocidades de transmisión XD-250ML-LF)

Estructura de transmisión

Cadena de aleación de titanio de doble gancho y garra (resistencia a la deformación, resistencia a la corrosión)

Motor de accionamiento importado (por ejemplo, cilindro Panasonic o SMC)

3Sistema de precalentamiento

Sección de precalentamiento

Control de temperatura independiente en tres etapas (configuración habitual de la industria, como precalentamiento en tres etapas GSD-WD350CE)

Temperatura de precalentamiento

Temperatura ambiente ~ 250°C (control de circuito cerrado PID para satisfacer la demanda de alta temperatura de los productos sin plomo)

Método de calentamiento

Circulación de aire caliente o calefacción infrarroja (construcción modular opcional)

4Sistema de horno de estaño

Capacidad del horno de estaño

400-500 kg (véanse los 500 kg de GSD-WD350CE y los 430 kg de TB980C)

Tipo de cresta

Cima de doble onda (turbulencia + onda de advección), altura ajustable de 0 a 16 mm

Precisión del control de la temperatura

±1-2°C (calentamiento externo PID, calentamiento rápido y estaño antirrumbante)

Materiales y mantenimiento

Horno de aleación de titanio (resistente a la corrosión, adecuado para soldadura sin plomo)

Diseño automático de la suciedad (reducción de la frecuencia de limpieza manual)

5Sistema de control

Interfaz de funcionamiento

Computadora industrial + pantalla táctil (sistema Windows, soporte para el cambio entre inglés y chino)

Función inteligente

Almacenamiento/llamada de la curva de temperatura, autodiagnóstico de fallas, interruptor automático

Contado y registro de la producción (función de impresión externa opcional)

6Otras funciones

Sistema de rociado

Propagación con flujo de presión constante (boquilla de laca de Taiwán, atomización uniforme)

Ajuste automático de la anchura de pulverización (para diferentes tamaños de PCB)

Sistema de refrigeración

Refrigeración por aire forzado (temperatura de salida ≤ 10°C, refrigeración rápida para reducir la tensión térmica)

Diseño de seguridad

Protección contra sobrecarga, botón de parada de emergencia, alarma de nivel de líquido, etc.
