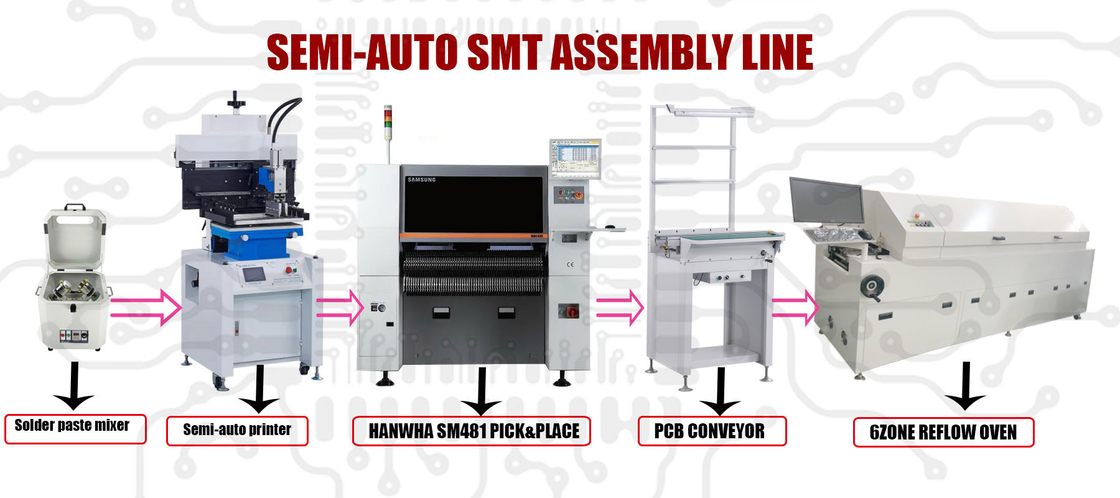

CADENA de PRODUCCIÓN del MONTAJE del PWB de la economía SEMI-AUTO SMT EQUIPOS
Le proporcionamos las máquinas automáticas semi autos y llenas del montaje del smd en China
Esta línea matic semi auto incluyendo las máquinas del bramido (también puede cambiar depende de sus requisitos)
1, mezclador de la goma de la soldadura
La cadena de producción matic semi auto del smt especificación del mezclador de la goma de la soldadura:
| Voltaje de funcionamiento del mezclador de la goma de la soldadura | Fuente de alimentación: OPCIÓN DE AC220V/110V |
| Suelde la velocidad de funcionamiento del mezclador de la goma | Revolución del brazo RotationSpeed1400RPM: Ratio de la velocidad 400RPM: Rotación del 4:1 1400RPM: 350PRM |
| Capacidad de funcionamiento del mezclador de la goma de la soldadura | |
| Envase | 500 g/1000 g (el accesorio debe ser substituido) |
| Revuelva dos latas de goma de la soldadura al mismo tiempo | 500G1000g operación uno/dos envases. |
| Tiempo de mezcla del mezclador de la goma de la soldadura | Minutos Workingtimer1-99 digital ajustables |
| Operación del mezclador de la goma de la soldadura | Botón operativo de la poca injerencia, fácil actuar |
| Función del accesorio del mezclador de la goma de la soldadura | Llevar a cabo el accesorio universal, conveniente para toda clase de latas de la goma de la soldadura de la marca |
| Suelde el ruido del funcionamiento del mezclador de la goma | Divulgue el ruido corriente bajo <35db> |
2, impresora semi auto de la plantilla del estándar para la planta de fabricación de SMD
| Área de impresión | OPCIÓN 300×400mm/500/600/800 |
| Tamaño del substrato | 300×500m m |
| El grueso del substrato | 0.2-2.2m m |
| Posición de impresión fija | PWB externo o Pin Positioning |
| El ajustar de la bancada | Frente/Back±10mm R/L±10mm |
| Impresión de la precisión | ±0.05mm |
| Repetibilidad de la máquina | ±0.02mm |
| La distancia mínima en medio | 0.35m m |
| El uso del compresor de aire | 4-6Kgf/Cm2 |
| Utilice la fuente de alimentación | 220V 50/60Hz 100W |
| Talla l de la máquina * W * H | 800×1000×1650mm/ |
| Peso de la máquina | 300Kg |
| interfaz | Inglés/chino |
3, SM481 MÁS la selección de Hanwha y máquina del lugar
ESPECIFICACIÓN:
1, solo diseño del brazo de 10 bocas, la velocidad máxima puede alcanzar 40000CPH.
2, el uso de la cámara del vuelo + identificación fija de la cámara, mejorar grandemente la capacidad de componentes grandes montan.
Además de los materiales ordinarios dentro del soporte 0402, tiene estabilidad excelente en el soporte BGA, IC, CSP y otros materiales grandes y medianos.
3, diseño del monorrail, configuración máxima opcional del tamaño 1500x460 de la entrada del PWB.
ESPECIFICACIÓN DEL TRANSPORTADOR DEL PWB DE SMT:
| Modelo | 500M M | 600M M | 800M M | 1000M M | 1200M M | 1500M M |
| Tamaño del esquema | 500*670*880 milímetro | 600*670*880 milímetro | 800*670*880m m | 1000*670*880m m | 1200*670*880m m | 1500*670*880m m |
| Anchura del PWB | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Velocidad de la transferencia | 0-12m/Min | |||||
| Transportador Direcion | LEFT-RIGHGT/RIGHT-LEFT | |||||
| Fuente de alimentación | AC220V/110V 50/60HZ | |||||
| Poder del motor principal | 15W | |||||
| Borde de Fiexed de la pista | fijo delantero (fijos traseros) | |||||
| Altura del transporte | 900±20m m | |||||
| Peso neto | 41kg | 48.7kg | 48.9kg | 55KG | ||
HORNO DEL FLUJO DE 6ZONE SMT PARA LA PLANTA DE FABRICACIÓN DE SMD:
| Datos de la máquina |
| Tamaño modelo: L3800×W1000×H1450mm |
| Fuente de alimentación: 3¢ 380V 100A 50/60HZ |
| Comenzar poder: 0KW poder de trabajo normal 6.0KW |
| Peso: 700KG |
| Pieza de la transmisión |
| Correa B-formada de acero inoxidable de la malla + carril de guía ennegrecido y endurecido |
| Anchura 400M M, gama de la correa de la malla de ajuste de la anchura del carril de guía: 50MM-350M M |
| Dirección de transmisión: de izquierda a derecha o de opcional de derecha a izquierda |
| Velocidad de la transmisión: regulación de la velocidad de la conversión de frecuencia 0-5M/min |
| La altura de la correa de la malla de la tierra: 900MM±0M M |
| Características de calefacción |
| La máquina entera se diseña para el proceso sin plomo |
| Zona de calefacción: encima de 6 abajo de 6 |
| Área de enfriamiento: enfriamiento de la fan del constante-flujo de la doble-capa |
| Longitud de la zona de calefacción: 300M M |
| Tiempo de calentamiento: temperatura normal para fijar el ≤ 0min del tiempo de la temperatura |
| Secuencia de calefacción: calefacción del centro a ambos lados uno por uno, ahorrando 1/3 de electricidad |
| Exactitud del control de la temperatura: ±°C (dependiendo de la altura del horno) |
| Funcionamiento del aislamiento: la temperatura de la cubierta superior no excede 45 grados en una temperatura alta de 50 grados |
| Método del control de la temperatura: cadena de balanza + ajuste del voltaje análogo |
| Las zonas de la temperatura superior y más baja pueden ser actuadas y ser controladas independientemente |
| piezas de calefacción |
| Motor resistente de alta temperatura importado, frecuencia variable para ajustar la rueda de viento para transportar el viento. |
| Tubo de calor de acero inoxidable del níquel, con el disipador de calor para incluso la calefacción |
| El tiempo de detección de la temperatura se aumenta a partir de los tres segundos originales a 0,1 segundos |
| Acelere eficientemente el tubo de aire para proporcionar el suficiente volumen de aire de circulación |
| Dispositivo de la ventilación forzada para asegurarse de que el vapor del flujo no se escape |
| Pieza de la transmisión |
| Gobernador de Digitaces, ratio de la caja de engranajes del 1:150 del motor de Taiwán STK |
| La correa de la malla se puede ajustar libremente |
| Transmisión síncrona del engranaje doble, operación estable |
| Sistema de relleno del rodillo de la grasa, |
| estructura corporal |
| Estructura soldada con autógena marco total, robusto y durable |
| La pintura de espray del ordenador, la superficie es lisa y texturizada |
| El precalentamiento y la zona de sequía se amplía en estructura, para fortalecer la capacidad de la limpieza de la oxidación del cojín del equipo y la capacidad de la recuperación de la resina. |
| Cilindro eléctrico abierto/sistema cercano de la cubierta. |
| Sistema de control de apertura de la cubierta doble (abertura de la cubierta del resorte de gas + abertura de la cubierta del cilindro) |
| Hay interfaces desmontables entre todos los circuitos controlados por la caja eléctrica abajo y el tanque interno, que es conveniente para la separación durante mantenimiento y el reemplazo de piezas. Realice tonto-como mantenimiento |
| La cubierta posterior se proporciona una ventana reparable. Es conveniente para el mantenimiento |
| El tubo de calefacción/el instrumento del control de estado sólido/de la temperatura adopta el diseño modular, que es conveniente para el mantenimiento |
| El enfriamiento doble en los lados superiores y más bajos del mercado, la velocidad es ajustable |
| El trazador de líneas superior y más bajo se llena del material de aislamiento térmico de gran eficacia bajo alta presión |
| Funcionamiento eléctrico y del control |
| El control informático industrial avanzado de PLC+, software de la prueba de la temperatura del horno de Taiwán Xinjie, el ordenador puede correr normalmente cuando se estrella |
| El de poca intensidad constante protege el tubo de calefacción/el circuito del control de estado sólido/de la temperatura contra el impacto de la corriente fuerte y prolonga la vida de servicio. |
| Protector determinado de la salida |
| La temperatura es función demasiado alta o demasiado baja de la alarma |
| el Uno mismo-sistema altísima temperatura, cortó automáticamente el poder de calefacción |
| Sistema de alimentación ininterrumpida de Santak UPS, operación automática después del apagón |
| La prueba de la curva de la temperatura y la función potentes del análisis, que puede resolver el análisis del parámetro de diversos procesos, tiene la función de la diagnosis de falta inteligente, y puede exhibir automáticamente diversas faltas en la lista de la alarma |
| El fichero se puede nombrar y salvar según los diversos productos del usuario. Cuando el usuario cambia el producto, él necesita solamente seleccionar el fichero correspondiente para ajustar los parámetros del equipo. |
| El sistema tiene diagnosis de falta automática, alarma ultrabaja de la temperatura, y puede fijar automáticamente el tiempo de enfriamiento después de cierre. |
| Controle la velocidad del motor de fan en las etapas (área de la balanza de calefacción + control independiente del área de soldadura principal), modo de regla de la velocidad stepless |
| El sistema parará el calentar e incorporará automáticamente el enfriamiento según la condición de sobrecalentamiento |
| El modo de control único de la cadena de balanza, el período de exploración del auto-ajuste de la temperatura es 0,1 segundos, reduciendo la salida de estado sólido y alcanzando el efecto del ahorro de energía. Control de la temperatura estable y ruido reducido de la curva |
| Con la función de la protección del retraso del cierre, después del cierre, será refrescado por el aire según la hora preestablecida. |
| Sistema de enfriamiento |
| Cámara de enfriamiento: superior y baje el sistema de enfriamiento doble, la velocidad de enfriamiento es controlado ajustando el ángulo de enfriamiento. |
| Cantidad de enfriamiento: enfriamiento de dos etapas, (el enfriamiento poroso de la rueda de viento + fan actual constante forzó el enfriamiento) |
| Sistema de la recuperación del gas de escape de la resina/ |
