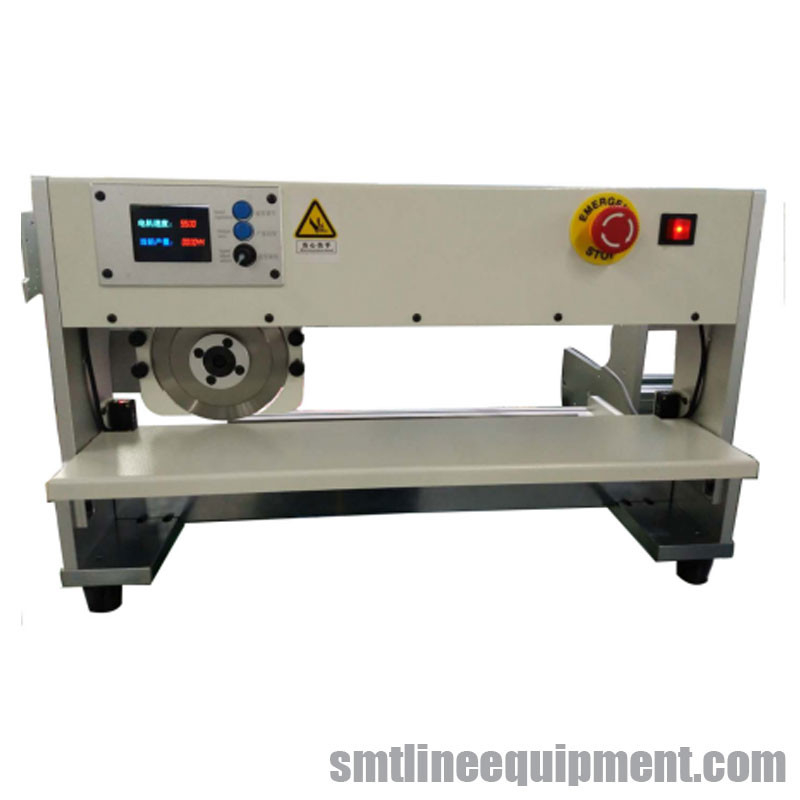

Escalonamiento de escritorio del cortador del laser del PWB de la economía de la cortadora del PWB impulsado por motor

CORTADORA DE ESCRITORIO del PWB, cortador del PWB de la economía

Esto es una cortadora de escritorio automática del PWB, él era ampliamente utilizada para las fábricas del smt, nosotros ha exportado a muchos países antes, con buena calidad y vida estable. Somos el fabricante de variaty de la cortadora del PWB con las altas cuchillas de cortador del PWB del quanlity, así que usted necesita no se preocupa de él quebrado mientras que corta su tablero del PWB.

CNSMT se especializa en el diseño, producir y la venta de la serie siguiente de productos:

CORTADOR del PWB, CORTADOR de FPC, prensa caliente de FPC, prensa caliente del pulso, soldadora del pulso, máquina de aluminio del CORTADOR del substrato, CORTADOR del laser,

Sacador de corte de FPC, divisor ligero de la tira, cortadora del PWB del LED, cortadora de aluminio del substrato, cortador del V-surco, soldadora del pulso del cable, máquina de la temperatura constante, disparador retractable del PWB, PWB, molde de FPC, soldadora el presionar caliente, cortadora del PWB de SMT,

Descripción de producto


1. El cuchillo-tipo cortador es un tablero eléctrico del PWB y cortador de aluminio del substrato con un cuchillo redondo superior y una cuchilla recta más baja. Al dividir al tablero, el PWB se fija en el cuchillo más bajo a través del surco de V, y el cuchillo superior es controlado por el interruptor de pie para realizar la separación del tablero.
2. La cortadora automática del PWB es conducida por un motor de escalonamiento, que puede separar diversos tableros grandes o pequeños del PWB y los substratos de aluminio con los pre-surcos.

3. La longitud máxima de la segmentación es 400M M, 600M M, 900M M, 1200M M, y puede también ser modificada para requisitos particulares más allá de esta gama de tallas.

4. El movimiento móvil del cuchillo circular superior (IE la longitud de la placa) puede ser preestablecido.

5. La velocidad que corta se puede cambiar libremente entre 300MM/S y 500MM/S.

6. El hueco entre los cuchillos superiores y más bajos se puede ajustar fácilmente por el botón.
7. La operación es segura. Hay una cuchilla protectora en el cuchillo redondo, que no dañará la mano. Puede también ser equipado de un dispositivo de detección infrarrojo (cortina ligera de seguridad). Cuando una mano humana o un objeto extranjero entra en la zona de trabajo, el cuchillo parará automáticamente para proteger la máquina y para evitar las lesiones de trabajo.

8. El cuchillo circular superior y el cuchillo recto más bajo se hacen del material SKD-11 importado de Japón, que es duro y desgaste-resistente, tiene una vida de servicio larga, y tiene pequeña tensión placa-que parte para prevenir agrietarse de las juntas de la soldadura.
9. grueso del PWB que corta: 0.5MM-3.2M M.
10. El grueso restante del PWB en la ranura de V: 1/3 grueso estándar del tablero de PC, MIN-0.2MM, MAX-0.8MM. 11. La profundidad mínima C del surco de V es 0.25M M, y la dimensión externa añadió después de la separación: 0.1MM-0.2M M.

Manual de la operación

I. Notes:

* antes de usar la cortadora automática del PWB, lea por favor este manual cuidadosamente, y le ayudará a actuarlo suavemente.

* no quite al guardia alrededor de la cuchilla bajo ninguna circunstancia, para no causar ningún peligro

* la máquina se diseña solamente para la placa de circuito con el V-corte pre-anotado, no utiliza en otros propósitos.

* al actuar esta máquina, no lleve la ropa demasiado floja. El pelo largo se debe atar hasta para evitar que sea enredada.

II. nombre de piezas de la máquina (véase los cuadros 1 y 2):

1. Botón de adaptación del modo de la placa

indicador 2.Power y el origen

botón del viaje 3.Plate

4. Interruptor alto-bajo de la velocidad

5. Interruptor de paro de emergencia

6. Cuchilla superior

7. Guardia de la cuchilla superior

8. Botón de adaptación de la altura de la cuchilla superior

9. Asiento superior de la cuchilla

10. Una cuchilla más baja

11. Bandeja externa

12. Guardia de una cuchilla más baja

13. El panel lateral

14. Tornillo manual del botón

15. Limitador de la altura de la cuchilla superior

III. indicadores técnicos:

Longitud máxima de la placa: ilimitado

Grueso de la placa: 0.2-5.0m m

Velocidad de alimentación de la placa: 300-500mm/segundo

Material de la cuchilla: Acero de alta velocidad de SK61D

Temperatura de funcionamiento: 10-35 temperatura de almacenamiento del ℃: -20-50 ℃

Fuente de alimentación: 230V110V, 50HZ/60HZ, 40W

tamaño: 650mm*340mm*430m m

peso: 49KG

IV. preparación antes de la instalación y del uso de la máquina

1. Compruebe los objetos en la caja de embalaje, incluyendo las piezas siguientes: anfitrión, manual, cable de alimentación, interruptor de pedal y llave hexagonal para adaptar.

2. Quite el bolso que embala de la máquina, coloqúelo sobre el banco de trabajo sólido, y limpie la grasa antioxidante en la cuchilla.

3. La máquina se debe conectar a tierra confiablemente para prevenir el daño por electricidad estática a los componentes en la placa de circuito. Si la tierra en el zócalo de poder es confiable y eficaz, la máquina será conectada a tierra confiablemente una vez que se acciona.

4. Fije la bandeja externa (11) a la máquina con dos tornillos de fijación, ajuste la altura de los componentes en la placa de circuito para ajustarla a una altura conveniente, y para cerrar manualmente el tornillo del botón de la bandeja.

5. Tape el interruptor de pedal en el zócalo correspondiente en la parte posterior de la máquina, para asegurar el poder de la fuente está correcto antes de accionado.

V. Adjustment de la máquina:

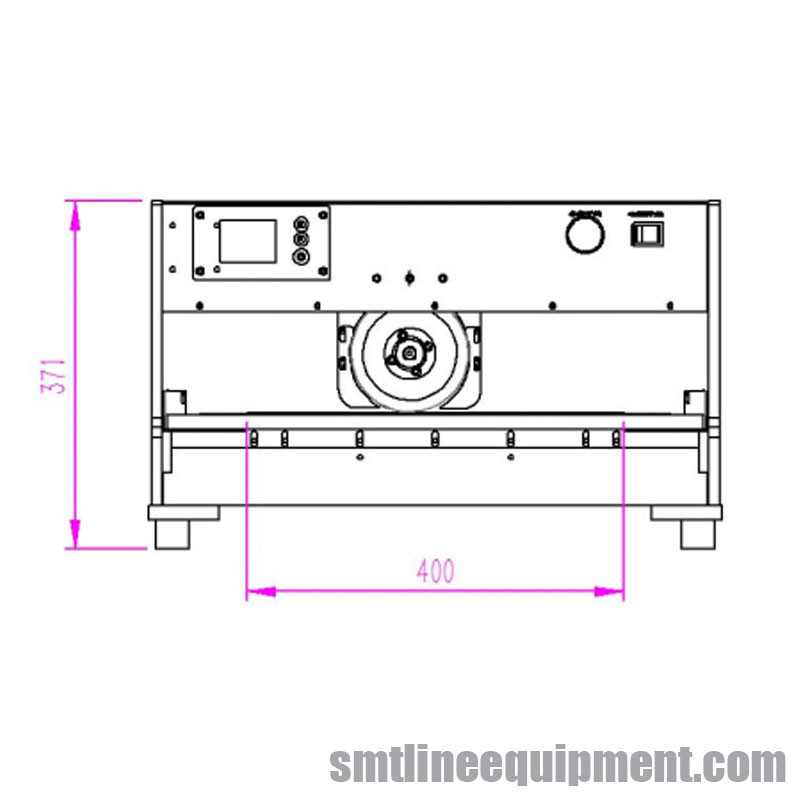

1. Asegúrese que los componentes en la placa de circuito no choquen con el cuerpo y la cuchilla. Véase el cuadro 1 para las dimensiones de la máquina. La altura de los componentes en la placa de circuito no excederá el alcance. Si los componentes en el tacto de la placa de circuito la cuchilla, contacto nosotros para preprocesar la cuchilla para evitar el corte de componentes.

2. Según el grueso de la placa de circuito, ajuste la altura de la cuchilla superior ajustando el botón.

VII. mantenimiento diario de la máquina:

Durante el uso de la máquina, el trabajo de mantenimiento es muy simple. Mantenga la máquina limpia, y pinte la grasa antioxidante en las cuchillas superiores y más bajas sobre una base regular. Señale a una persona responsable de la operación y del mantenimiento, para asegurar la precisión de la máquina. No la utilice ni almacene bajo alta o baja temperatura (véase la sección 3).

VIII. reemplazo de la cuchilla:

Después del uso largo de la máquina, si se daña la cuchilla, flojamente el tornillo de ajuste del botón (16), de quitar la cuchilla superior vieja dañada; si se daña la cuchilla más baja, quite la bandeja interna (13), flojamente los cuatro tornillos en la cuchilla más baja, para quitar la cuchilla más baja vieja dañada.

A. Instruction del panel de control:

1. El interruptor alto-bajo de la velocidad es un interruptor de control de la velocidad, incluyendo velocidades lentas y rápidas. Antes de usar, fíjelo al despacio, y cuando los operadores hacen expertos, fíjelo a la velocidad rápida, para asegurar la calidad de placas.

2. El interruptor de modo es un interruptor del sistema, incluyendo el pie o el movimiento del punto. En el modo del modo anterior, el indicador intermitente oscilará y alarmará cuando no alcanza el viaje preestablecido. Cancele la alarma y continúe el trabajo.

3. La parada de emergencia es el botón de paro de emergencia, y se puede utilizar como el panel.

4. Después de que la realización del uso del equipo, fijara la cuchilla superior de nuevo al punto original antes de cortar el poder de asegurar seguridad.

Instrucción de B. Operation:

1. Conecte con la fuente de alimentación y encienda el interruptor. Indicadores luminosos 0 y 400/600 de destello, prensa el botón correspondiente a la luz que destella, la voluntad ligera encendido continuamente. Presione el interruptor de pie, y la cuchilla superior volverá al origen y puede moverse entre 0 - 400/600. Llave 0 del tacto o llave 400/600 para permitir que el indicador intermitente destelle, y tacto 100/150. 200/300. 300/450. Cualquier llave puede permitir que las dos luces correspondientes las hagan encendido constantemente, después la cuchilla superior viaja entre estas dos luces y la cuchilla superior puede viajar entre cualesquiera puntos de 0-400/600.

2. Ajuste el hueco entre las cuchillas superiores y más bajas, generalmente entre 0,1 y 0,2. El hueco entre la cuchilla de colocación superior y una cuchilla de colocación más baja es generalmente igual al grueso del tablero de PC.

3. Los cortadores superiores y más bajos deben estar en el mismo avión, y el error no puede exceder 0.1m m.

4. Ajuste de método de distancia excéntrica

5. La plataforma de trabajo puede ser ascendente o hacia abajo ajustado.

6. Fije el viaje y la velocidad que cortan, y la determinación de método seguirá el método del ajuste mencionó anteriormente.

7. Camine en el interruptor de pedal, e intente a veces. En caso de ninguna anomalía, el trabajo formal puede ser comenzado.

Mantenimiento de C. Basic:

1. Después de la realización del trabajo, dé vuelta por favor de la fuente de alimentación y quite los pedazos.

2. Atención de la paga a la protección de cortadores superiores y más bajos.

3. Cuando la máquina está sin trabajo durante mucho tiempo, quite por favor la parte superior y bajar los cortadores y la capa con aceite para proteger. Limpíela por favor antes de usar.

4. Preste la atención a comprobar la cerradura de todos los tornillos
