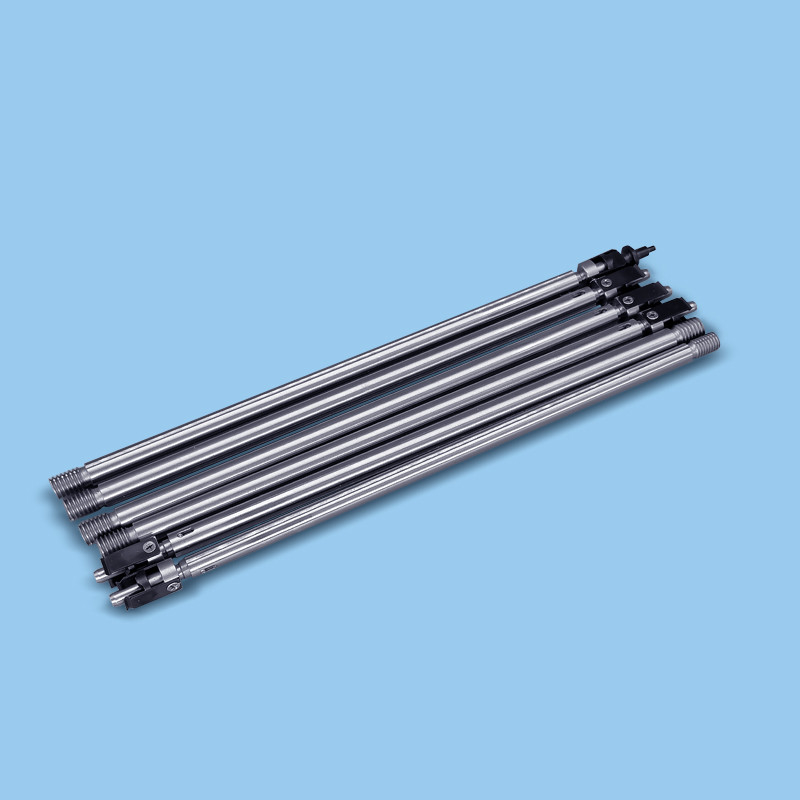

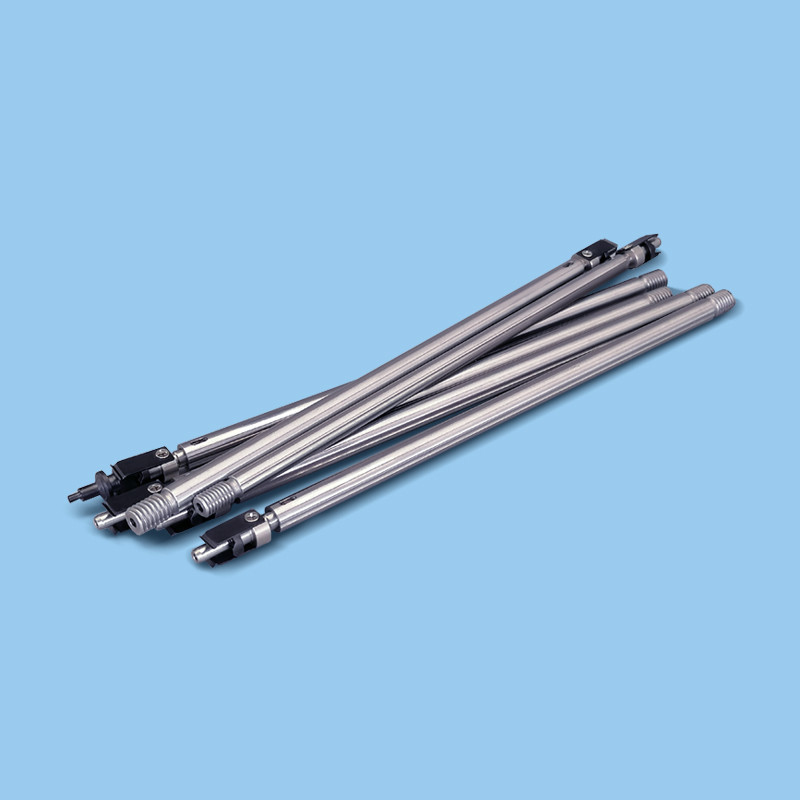

Capa del eje 6m m DIC de la tira del eje XJS 6 de la boca de Yamaha Yv100

Capa del eje 6m m DIC de la tira del eje XJS 6 de la boca de Yamaha Yv100

Yamaha equipa con inyector la fabricación principal de la fuente de la garantía de la exactitud del eje de la tira de la máquina del eje XJS 6

CNSMT es uno de la fabricación más grande de la boca del yamaha del smt y del eje de la boca de China, nosotros produce todos los modelos de la selección del smt y la boca y el eje de la máquina del lugar, incluyen la boca del yamaha yv100, boca del yamaha yg200, eje de la boca del yamaha yg12 ys12 ys24 ysm10 ysm20 ysm40, boca de Samsung, boca de panasonic, boca de Fuji, boca del juki,

Técnica del fondo:

Mounter, también conocido como “mounter” o “sistema superficial del soporte”, en la cadena de producción, se configura después de la impresora del dispensador o de la pantalla, y los componentes superficiales del soporte son puestos exactamente moviendo la cabeza de la colocación un dispositivo en el cojín del PWB;

cuando la máquina existente de la colocación es funcionando, las impurezas inútiles tales como residuos de la materia prima y el polvo causarán gran interferencia a la colocación de la placa de circuito del microprocesador y afectarán seriamente a la producción del producto.

Elementos técnicos de la realización:

Debido a los defectos antedichos del arte anterior, el propósito de la actual invención es proporcionar una estructura de la barra de la boca de la máquina de la colocación, que se utiliza para solucionar las impurezas inútiles tales como residuos y polvo de la materia prima cuando la máquina existente de la colocación en el arte anterior es funcionando.

Causará mucha interferencia al trabajo del remiendo de la placa de circuito del remiendo, y afectará seriamente a la producción del producto.

Para alcanzar propósitos antedichos y los otros relacionados, la actual invención proporciona una estructura de la barra de la boca de incluir del mounter del microprocesador: una barra de la boca, un asiento de la barra de la boca y un mecanismo del retiro de polvo, y la barra de la boca se fija en el asiento de la barra de la boca, el mecanismo del retiro de polvo se arregla en el lado del asiento de la barra de la boca de la succión.

El mecanismo del retiro de polvo incluye un asiento de desplazamiento. El asiento de desplazamiento se arregla en la superficie lateral del asiento de la barra de la boca de la succión y puede resbalar hacia arriba y hacia abajo libremente. El interior del asiento de desplazamiento se proporciona un tubo que sopla, y la superficie del extremo superior del asiento de desplazamiento es con tal que haya una válvula electromagnética, la parte inferior de la válvula electromagnética está conectada con el soplete, y el lado superior del asiento de desplazamiento se equipa de un dispositivo de almacenamiento de gasolina. El dispositivo de almacenamiento de gasolina está conectado con la válvula electromagnética a través de un codo.

La posición de la boca de la succión en la parte inferior de la barra de la boca corresponde a la posición de la boca de la succión. Un lado de la cabeza que sopla está conectado con la barra movible, y la parte inferior del asiento de desplazamiento se proporciona una barra fija. La barra fija y la barra movible son conectadas por un mecanismo de la bisagra, y el asiento de desplazamiento está lejos de la superficie lateral del asiento de la barra de la boca. Un cilindro del aire se arregla abajo, y la barra telescópica en el cilindro del aire está conectada con la barra movible a través de una biela.

Adoptando esta solución técnica: cuando la barra de la boca de la succión absorbe los componentes electrónicos, el asiento de desplazamiento resbala abajo de modo que la cabeza que sopla y la boca de la succión debajo de la barra de la boca de la succión estén en el mismo nivel, y entonces el cilindro se amplía, y la barra telescópica del cilindro es conducida por la biela que la barra movible gira alrededor del mecanismo de la bisagra conectado con la barra fija.

La barra movible conduce a la cabeza que sopla para moverse. Bajo acción de la manguera, la cabeza que sopla cambia su ángulo. Los agujeros que soplan en la cabeza que sopla corresponder a los componentes electrónicos absorbentes por la barra de la boca. Se abre la válvula electromagnética, y el gas incorpora la cabeza que sopla del dispositivo de almacenamiento de gasolina a través del soplete.

Los soplos principales que soplan en la superficie del componente electrónico para quitar el polvo e impurezas en la superficie del componente electrónico. Entonces el cilindro y el asiento de desplazamiento son reajustaron. Cuando la barra de la boca de la succión mueve el componente electrónico cuando la banda transportadora está sobre el tablero electrónico, el asiento de la barra de la boca de la succión para el moverse, y el asiento de desplazamiento resbala hacia abajo.

La cabeza que sopla, con la acción del cilindro del aire, la biela y la barra movible, hace frente directamente a la posición donde montarán al tablero electrónico, y entonces la válvula electromagnética se abre. El gas incorpora la cabeza que sopla del dispositivo de almacenamiento de gasolina a través del soplete. Los soplos principales que soplan en la superficie del tablero electrónico para quitar el polvo e impurezas en la superficie del tablero electrónico.

Entonces el cilindro y el asiento de desplazamiento son reset, y la barra de la boca ata los componentes electrónicos al tablero electrónico. superior.

En una encarnación de la actual invención, un surco de desplazamiento se proporciona en la superficie lateral del asiento de la barra de la boca de la succión conectado con el asiento de desplazamiento, y un carril de desplazamiento se proporciona en la superficie lateral que conecta el asiento de desplazamiento y el asiento de la barra de la boca de la succión. Se hacen juego los canales inclinados.

Adoptando esta solución técnica: el asiento de desplazamiento y el asiento de la barra de la boca están conectados a través de un carril de desplazamiento y de un surco de desplazamiento, que mejora la estabilidad de la conexión entre el asiento de desplazamiento y el asiento de la barra de la boca, y facilita el asiento de desplazamiento en la superficie del golpe fuerte del asiento de la barra de la boca hacia arriba y hacia abajo.

En una encarnación de la actual invención, ambos lados del asiento de la barra de la boca de la succión y el asiento de desplazamiento son conectados por los cilindros telescópicos hidráulicos.

Adoptando esta solución técnica: el asiento de desplazamiento se controla para resbalar en la superficie del asiento de la barra de la boca con la extensión y la contracción del cilindro telescópico hidráulico, que mejora la exactitud del movimiento del asiento de la diapositiva y facilita control.

En una encarnación de la actual invención, una entrada de aire se proporciona en el medio de la superficie del extremo superior del dispositivo de almacenamiento del aire, y el dispositivo de almacenamiento del aire está conectado con el depósito de gasolina de alta presión a través de la entrada de aire.

Adoptando este esquema técnico: el gas de alta presión primero incorpora el dispositivo de almacenamiento de gasolina a través de la entrada de aire, y en seguida entra en el soplete a través del dispositivo de almacenamiento de gasolina, asegurándose de que la presión de aire en cada soplete es constante, y mejorando la calidad del retiro de polvo del mecanismo del retiro de polvo.

En una encarnación de la actual invención, una pluralidad de barras de la boca se proporciona en el asiento de la barra de la boca, y el número de cabezas que soplan corresponde al número de barras de la boca.

Adoptando esta solución técnica: cada boca en la barra de la boca corresponde a una cabeza que sopla, que mejora la eficacia y la calidad del retiro de polvo.

En una encarnación de la actual invención, hay tres cilindros, que se distribuyen uniformemente en la superficie del asiento de desplazamiento.

Como se mencionó anteriormente, la estructura de la barra de la boca de la máquina de la colocación de la actual invención tiene los efectos beneficiosos siguientes:

En el modelo para uso general, un mecanismo del retiro de polvo se arregla en un lado del asiento de la barra de la boca de la succión.

Cambiando el ángulo de la cabeza que sopla, la circulación de aire está soplada a la superficie del componente electrónico cuando la barra de la boca de la succión absorbe el componente electrónico, y el polvo en la superficie del componente electrónico se quita.

Durante el montaje, la circulación de aire está soplada a la superficie del tablero electrónico para quitar el polvo en el tablero electrónico, para asegurarse de que los componentes electrónicos y el tablero electrónico están libres del polvo y las impurezas cuando se montan los componentes electrónicos, que mejora con eficacia la calidad de trabajo del montaje del componente electrónico, y el mecanismo del retiro de polvo tiene alta eficacia del retiro de polvo, la estructura del dispositivo simple y operación fácil.

Descripción de los dibujos

La fig. 1 muestra un diagrama esquemático de la vista delantera de una estructura de la barra de la boca de un mounter del microprocesador en una encarnación de la actual invención.

El cuadro 2 muestra un diagrama esquemático de la opinión del lado derecho de la estructura de la barra de la boca de la máquina de la colocación en la encarnación de la actual invención.

La fig. 3 muestra un diagrama esquemático de la estructura interna de una estructura de la barra de lechón de un mounter en la encarnación del modelo para uso general en una visión correcta.

La fig. 4 es un diagrama esquemático que muestra la estructura interna del mecanismo del retiro de polvo de la estructura de la barra de la boca de la máquina de la colocación en la encarnación de la actual invención.

Entre ellos, 1. barras de la boca; 2. asiento de la barra de la boca; 3. cilindro telescópico hidráulico; 4. asiento de desplazamiento; 5. canal inclinado; 6. dispositivo de almacenamiento del aire; 7. cilindro; 8. biela; 9. puerto de la toma de aire; 10, codo; 11, carril de la diapositiva; 12, barra fija; 13, barra movible; 14, cabeza que sopla; 15, válvula electromagnética; 16, manguera; 17, soplete.

Maneras detalladas

Los ejemplos específicos siguientes ilustran la puesta en práctica de la actual invención. Esos familiares con esta tecnología pueden entender fácilmente las otras ventajas y efectos de la actual invención del contenido divulgado en esta especificación.

Refiera por favor al cuadro 1 para figura 4. Debe ser observado que la estructura, ratio, tamaño, los etc. mostrados en los dibujos de acompañamiento en esta especificación se utilizan solamente para hacer juego el contenido divulgado en la especificación para la comprensión y la lectura de ésos familiares con esta tecnología, y no se piensan para limitar la puesta en práctica de este modelo para uso general.

Por lo tanto, no tiene ninguna significación técnica. Cualquier modificación estructural, cambio proporcional de la relación, o ajuste del tamaño deben todavía bajar dentro del ámbito del contenido técnico divulgado por el modelo para uso general pueden ser cubiertos.

Al mismo tiempo, los términos tales como “superior”, “bajar”, “ido”, la “derecha”, “centro” y “uno” citaron en esta especificación están solamente para la conveniencia de la descripción y no se utilizan para limitar el texto. El alcance del modelo para uso general que puede ser ejecutado, del cambio o del ajuste de su relación relativa, sin cambios sustanciales al contenido técnico, también será mirado como el alcance de la puesta en práctica del modelo para uso general.

Referir a la figura

1, la actual invención proporciona una estructura de la barra de la boca de incluir del mounter del microprocesador: una barra 1 de la boca, un asiento 2 de la barra de la boca y un mecanismo del retiro de polvo. La barra 1 de la boca se fija en el asiento 2. de la barra de la boca. El mecanismo del retiro de polvo se arregla en el lado del asiento 2. de la barra de la boca de la succión. El mecanismo del retiro de polvo incluye un asiento de desplazamiento 4, que se arregla en la superficie de un lado del asiento 2 de la barra de la boca y de diapositivas hacia arriba y hacia abajo libremente. El interior del asiento de desplazamiento 4 se proporciona un tubo que sopla 17, la superficie del extremo superior del asiento de desplazamiento 4 se proporciona una válvula electromagnética 15, la parte inferior de la válvula electromagnética 15 está conectada con un soplete 17, y el lado superior del asiento de desplazamiento 4 se proporciona un dispositivo de almacenamiento de gasolina 6 que esté conectado con la válvula electromagnética 15 a través de un codo 10, y sopla la parte inferior de la tráquea 17 está conectado con una cabeza que sopla 14 a través de una manguera 16. La posición de la cabeza que sopla 14 corresponde a la posición de la boca de la succión en la parte inferior de la barra 1. de la boca. Un lado de la cabeza que sopla 14 está conectado con una barra movible 13, y la parte inferior del asiento de desplazamiento 4 se proporciona una barra fija 12. La barra fija 12 y la barra movible 13 son conectadas por un mecanismo de la bisagra. Un cilindro 7 del aire se proporciona bajo superficie lateral del asiento de desplazamiento 4 lejos del asiento 2 de la barra de la boca, y la barra telescópica en el cilindro 7 del aire está conectada con la barra movible 13 a través de una biela 8.

Un surco 5 de la diapositiva se proporciona en la superficie lateral del asiento 2 de la barra de la boca conectado con el asiento de desplazamiento 4, y un carril 11 de la diapositiva se proporciona en la superficie lateral del asiento 4 de la diapositiva conectado con el asiento 2 de la barra de la boca, y se proporcionan el carril 11 de la diapositiva y el surco 5 de la diapositiva. Coopere.

El asiento 2 de la barra de la boca de la succión y el asiento de desplazamiento 4 son conectados por los cilindros telescópicos hidráulicos 3 en ambos lados.

Una entrada de aire 9 se proporciona en el medio de la superficie del extremo superior del dispositivo de almacenamiento 6 del aire, y el dispositivo de almacenamiento 6 del aire está conectado con un depósito de gasolina de alta presión a través de la entrada de aire 9.

Una pluralidad de las barras 1 de la boca de la succión se proporciona en el asiento 2 de la barra de la boca de la succión, y el número de las cabezas que soplan 14 corresponde al número de las barras 1. de la boca de la succión.

Hay tres cilindros 7 que se distribuyen uniformemente en la superficie del asiento de desplazamiento 4.

Para resumir, el actual modelo para uso general se equipa de un mecanismo del retiro de polvo en el lado del asiento de la barra de la boca de la succión. Cambiando el ángulo de la cabeza que sopla, cuando la barra de la boca de la succión absorbe los componentes electrónicos, la circulación de aire está soplada a la superficie de los componentes electrónicos para quitar el polvo en la superficie de los componentes electrónicos. ,

Al montar componentes electrónicos, la circulación de aire está soplada a la superficie del tablero electrónico para quitar el polvo en el tablero electrónico, para asegurarse de que los componentes electrónicos y el tablero electrónico están libres del polvo y de las impurezas cuando se montan los componentes electrónicos,

cuál mejora con eficacia el montaje de componentes electrónicos la calidad de trabajo del mecanismo del retiro de polvo es alta, la eficacia del retiro de polvo del mecanismo del retiro de polvo es alta, el mecanismo del dispositivo es simple, y la operación es simple. Por lo tanto, el modelo para uso general supera con eficacia diversos defectos en el arte anterior y tiene un alto valor industrial.

Las encarnaciones antedichas ilustran solamente ejemplarmente los principios y los efectos del actual modelo para uso general, y no se utilizan para limitar el actual modelo para uso general. Cualquier persona familiar con esta tecnología puede modificar o cambiar las encarnaciones antedichas sin la salida del alcohol y del alcance de la actual invención.

Por lo tanto, todas las modificaciones o cambios equivalentes terminados por ésas con conocimiento ordinario en el campo técnico sin la salida del alcohol y de las ideas técnicas divulgados por el actual modelo para uso general se deben todavía cubrir por las demandas del actual modelo para uso general.
