PLANTILLA neumática del alimentador de SMT del instrumento de la calibración del alimentador de Ke760 JUKI
Instrumento neumático de la calibración del alimentador de JUKI, PLANTILLA del ALIMENTADOR de SMT
Esta plantilla de la calibración del ALIMENTADOR de JUKI se utiliza para el juki ke750 ke760, ke2010.2020, 2030,2040,2050,2060,2070,2080, fx-1, selección de fx-3r y alimentador de la máquina del lugar,
Somos el fabricante del alimentador de SMT y herramienta de la calibración del alimentador en China, podemos proporcionarle el mejor precio y las mejores máquinas de la calidad para usted,
¡Éntrenos en contacto con si usted tiene alguna necesidad!
Descripción de producto

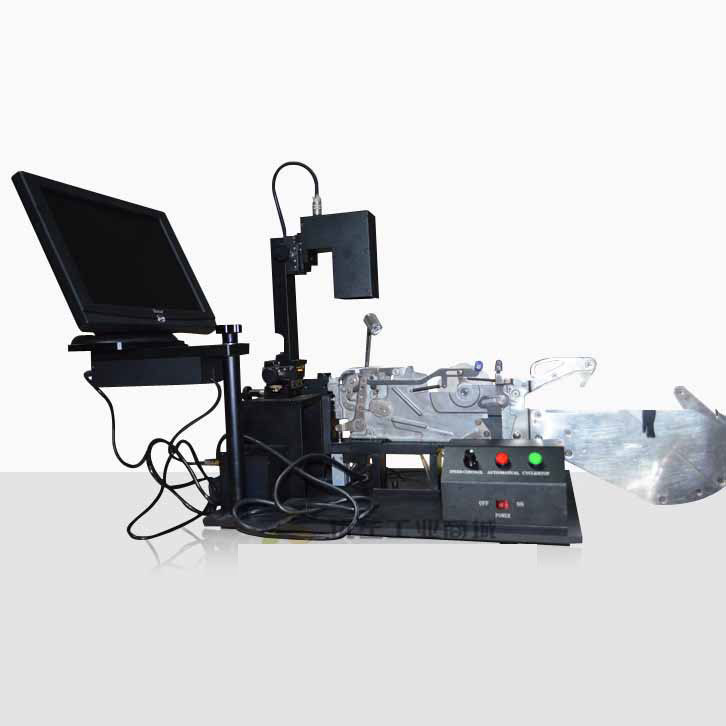

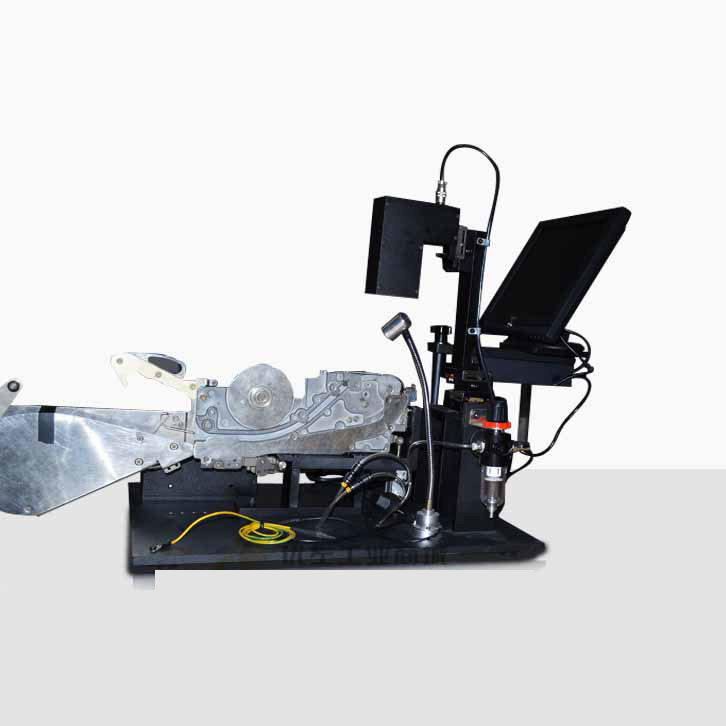

Calibrador del ALIMENTADOR de JUKI
1. La estructura de la máquina entera se simplifica, la operación es simple, y se optimiza la función. Y utilice los engranajes de alta precisión para asegurar estabilidad de la posición y para mejorar grandemente eficacia del trabajo.
2. Prueba de la exactitud. Reclamando la posición, la altura, y la altura de la barra de la presión pueden ser medidas todo exactamente. Puede comprender mejor la situación de la calidad.
3. El uso de la pantalla LED del color, iluminación del LED, cámara CCD de la ampliación de 50 veces, hace la estructura más compacta y hermosa. Reduzca con eficacia el cansancio del ojo y mejore la calidad del trabajo.
4. Es fácil actuar, y puede simular la máquina de la colocación, automáticamente y observar continuamente la posición de selección, puede comprender más claramente la calidad corriente continua del ALIMENTADOR, para controlar más con eficacia la tarifa que lanza.
Funciones y características:
1. ajuste del eje de X-Y-Z;
2. cámara de AXIS que se puede ajustar directamente;
3. fuente de corriente continua incorporada de 220V;
4. cursor cruzado con la escala;
5. auto y función de paso;
6. pantalla LED;
7. accesorio del control del alimentador;
8. correa del control del alimentador de 8*2mm/12*4mm/16*8m m y de 24*8m m.
Propósito: El instrumento de la calibración del ALIMENTADOR se utiliza para la calibración del ALIMENTADOR
| uso |
| Este producto utiliza el CCD del color del sostenido y la lente de alta definición de la ampliación de 50 veces, |
| Observe la situación de la alimentación a través de MONITOR, |
| El dedal se mueve hacia arriba y hacia abajo, desgaste de la PALANCA, |
| Reduzca los problemas que lanzan causados por los estantes materiales pobres, |
| ¡Es muy útil mejorar la producción de la colocación! ¡! |
| característica |
| 1: Aspecto simple de la operación, simple y compacto. |
| 2: Las hachas de X, de Y, y de H tres son conducidas por los engranajes de alta precisión importados de Japón, que son exactos y confiables. |
| 3: lente de la ampliación de 50 veces, CCD color agudo; y la iluminación del LED hace la imagen más clara. |
| 4: Configure el modo neumático, la sola acción o la PALANCA continua de la huelga, para simular la acción de la máquina. Minimice. |
| 5: Modo dinámico del ajuste (sola acción/acción continua). |
| 6: La velocidad que golpea ligeramente es ajustable, que es conveniente para observar el desgaste de la glándula. |
| 7: Observe la situación de alimentación dinámica del engranaje. |
| 8: Equipado de una regla estándar de la corrección para ajustar el centro de la succión. |
| Especificación |
| Voltaje de funcionamiento 220V/AC (50HZ) 50W |
| Talla 500*350*550 de la máquina (length*width*height) |
| Peso 45KG de la máquina |
| Instalación y uso |
| 1. Gírese: Conecte la línea de señales del instrumento de la calibración con el interfaz VIDEO del monitor, confirme la fuente de alimentación, y conecte la fuente de alimentación del monitor y del instrumento de la calibración. |
| 2. Uso del panel de la operación: |
| Interruptor (CON./DESC.) del PODER: utilizado para controlar el interruptor de la máquina. Prensa a EN la dirección para conectar la máquina con la fuente de alimentación, y para presionar APAGADO la dirección para desconectar la fuente de alimentación de la máquina. |
| Ciclo/llave de parada: Ciclo de la prensa/llave de parada una vez para conducir neumáticamente el paso del alimentador uno adelante. |
| llave auto/manual: Pulse la tecla auto/manual una vez, el indicador luminoso está encendido, |
| Conducirá continuamente el alimentador adelante. Pulse la tecla auto/manual otra vez para detenerse brevemente. |
| Tecla de control de la velocidad: Ajuste el interruptor de control de la velocidad, y la velocidad de la impulsión cambiará por consiguiente. |
| Ajuste del ALIMENTADOR |
| 1. Instale la regla de la calibración en un ALIMENTADOR con la mejor tarifa de la colocación en la producción, e instale el ALIMENTADOR en la plataforma de la colocación. |
| 2. Ajuste la longitud focal y el eje de H de modo que el monitor ilumine el centro del pequeño agujero de la posición de la succión del ALIMENTADOR, y ciérrelo hasta el punto cruzado del cursor cruzado en el monitor es claramente visible, y después ajusta el eje de X y de Y para hacer el centro del pequeño agujero de la Cruz-cerradura de la posición de la succión del ALIMENTADOR en el centro del cursor cruzado en la exhibición. Se ha terminado el trabajo de la preparación aquí; no mueva por favor las hachas de X, de Y, y de H otra vez. |
| 3. Quite el ALIMENTADOR con la regla de la calibración; ponga el ALIMENTADOR que se calibrará en la herramienta de la calibración del ALIMENTADOR, y presione el botón de acción única para observar si el centro del material de la succión es constante con la intersección en la exhibición. Si no, ajuste por favor el perno excéntrico en ALIMENTADOR para hacer que cabe. Compruebe si el engranaje está llevado o no, y si los tornillos ajustados están apretados. |
