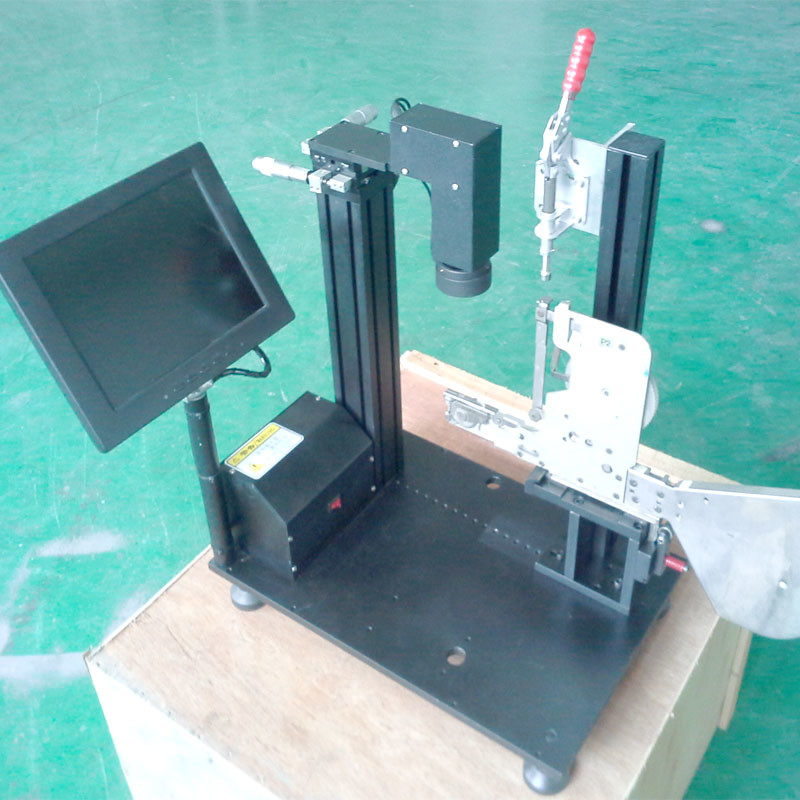

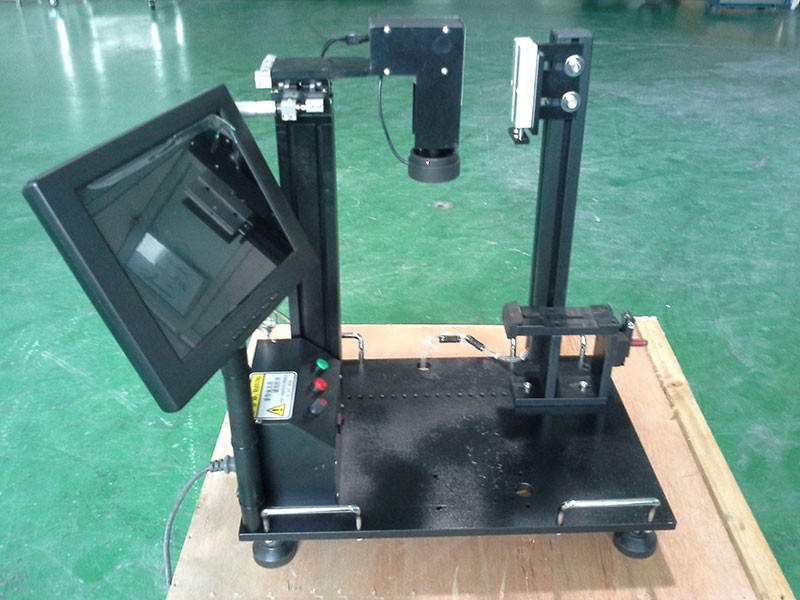

Calibrador del ALIMENTADOR de FUJI CP6
1. La estructura de la máquina entera se simplifica, la operación es simple, y se optimiza la función. Y utilice los engranajes de alta precisión para asegurar estabilidad de la posición y para mejorar grandemente eficacia del trabajo.

2. Prueba de la exactitud. Reclamando la posición, la altura, y la altura de la barra de la presión pueden ser medidas todo exactamente. Puede comprender mejor la situación de la calidad.

3. El uso de la pantalla LED del color, iluminación del LED, cámara CCD de la ampliación de 50 veces, hace la estructura más compacta y hermosa. Reduzca con eficacia el cansancio del ojo y mejore la calidad del trabajo.

4. Es fácil actuar, y puede simular la máquina de la colocación, automáticamente y observar continuamente la posición de selección, puede comprender más claramente la calidad corriente continua del ALIMENTADOR, para controlar más con eficacia la tarifa que lanza.

Funciones y características:
1. ajuste del eje de X-Y-Z;
2. cámara de AXIS que se puede ajustar directamente;
3. fuente de corriente continua incorporada de 220V;
4. cursor cruzado con la escala;
5. auto y función de paso;
6. pantalla LED;
7. accesorio del control del alimentador;
8. correa del control del alimentador de 8*2mm/12*4mm/16*8m m y de 24*8m m.

Propósito: El instrumento de la calibración del ALIMENTADOR se utiliza para calibrar el ALIMENTADOR modelo

2. Especificaciones de producto

2-1. Parámetros principales del equipo:

2-1-1. Energía entrada: AC220V (50HZ),

2-1-2. Poder clasificado: 45 W

2-1-3. Presión de aire del equipo de la fuente: 0.5MPa (=5bar)

2-1-4. Dimensiones totales (tamaño de cuerpo): length×width×height=450mm×300mm×540mm

2-1-5. Peso del equipo (excepto monitor): 28Kg

2-1-6. Movimiento ajustable de la pieza de la transmisión:
Dirección de X: 37±0.5m m
Dirección de Y: 37±0.5m m

2-2. Parámetros componentes:
2-2-1. Cámara CCD:

Datos del índice del parámetro
Color
Pulgada de la talla 1/4 del CCD
Resolución 400TVL
Sistema de señal PAL
Iluminación mínima (F1.2) ≤1.5Lux
Interfaz C/CS de la lente
Voltaje de funcionamiento DC 12V
Temperatura de trabajo -10℃~+50℃
Humedad del ambiente de trabajo: el 40%~95%, presión atmosférica: 86Kpa~106 Kpa

2-2-2. Lente que magnifica:

Lente de Telecentric, distancia ajustable 10M M---800M M

2-2-3. Pantalla de cristal líquido del color:
Fuente de energía: CA: 180~250V 50Hz
Consumo de energía: 15W
Entrada de video: 0.7~1.4Vpp, 75Ω
Estructura del caso: estuche de plástico, panel LCD
Color: Negro
Definición de centro horizontal: ≥800TVL
Dimensiones: 300 (w) × del × 300 (h) 100 (d)
Peso: 38Kg

2-2-4. Luces del trabajo:
Voltaje de funcionamiento: DC 12V
Consumo de energía clasificada: 10W
2-3. Condiciones del ambiente de trabajo:
Temperatura: +10℃~+35℃
Humedad: debajo del 50% (35℃) debajo del 90% (20℃)
Ambiente de alrededor: No debe haber gas corrosivo.

3. Cómo utilizar el producto
3-1. Preparación antes de la inspección
* instale por favor el monitor y conéctelo con una fuente de alimentación 220v. Utilice un cable de señal video para conectar el terminal de salida del CCD con el interfaz de entrada de señal video del monitor.
* conecte el cable del enchufe de DC con el enchufe de la potencia de entrada de la cámara CCD.
* conecte la fuente de alimentación de la caja de control eléctrica con la fuente de alimentación 220v.
* primero gire el interruptor en la parte de atrás de la caja de control eléctrica y el interruptor de la exhibición. En este tiempo, habrá un cursor cruzado de la escala exhibido en la exhibición; si no se exhibe, compruebe por favor si los alambres de la fuente y de señal de alimentación están correctos. Ajuste el brillo y el contraste de la exhibición hasta que la exhibición esté clara.
* instale la regla de la calibración en un ALIMENTADOR con la mejor tarifa de la colocación en la producción, instale el ALIMENTADOR en la plataforma de la colocación, y fíjelo.
* botón de paro del ciclo/: Presione el botón de paro del ciclo/una vez, y el motor conducirá el paso del alimentador uno adelante. Keep que presiona el botón de paro del ciclo/, y la máquina conducirán automáticamente el motor para conducir el alimentador adelante hasta que se lance el botón.
* llave auto/manual: Pulse la tecla auto/manual una vez, la luz de la exhibición está encendido, presionar el ciclo/para dominante una vez para conducir el motor para conducir continuamente el alimentador adelante. Pulse la tecla del ciclo/de parada otra vez, y el motor impulsor se detendrá brevemente.
* tecla de control de la velocidad: Ajuste el interruptor de control de la velocidad, y la velocidad de conducir el motor cambiará por consiguiente.
3-2. Método de la medida
Gire los botones del ajuste en las direcciones de X, de Y, y de Z para mover el cursor cruzado en la exhibición al centro de la posición de la succión del alimentador estándar, y hágalos constantes con el centro del cursor cruzado de la escala. Utilice el cursor cruzado de la escala como referencia para determinar la posición a-ser-calibrada del intervalo de la alimentación del alimentador.
3-3. Ajuste del alimentador
En caso de necesidad, haga los ajustes siguientes.
(1) ajuste de la posición del intervalo en la dirección de X

(2) confirma

①Confirme la posición del intervalo

②Confirmación de la posición del obturador

3-3-1. Ajuste de la posición del intervalo en la dirección de X

(1) primero utilizar el alimentador estándar para determinar la posición de alimentación correcta del intervalo,
(2) instala la regla de la calibración en el alimentador que se ajustará.
Nota: La regla de la calibración se debe medir de una posición cerca de 30m m lejos del agujero delantero.
(3) quita por favor la cubierta de extremo del alimentador que necesita ser ajustado (tal y como se muestra en del cuadro 1), y entonces instalarlo en la base del alimentador.
(4) levemente aflojar el tornillo de fijación del engranaje de gusano.
(5) gira el eje del motor, afianza el dispositivo el antirotación con abrazadera en el eje a la posición de la tarjeta del cuerpo, y lo presiona con sus fingeres. En este tiempo, el eje del motor no se mueve.
Gire y ajuste la barra del engranaje de gusano, el engranaje de gusano conduce el engranaje grande para ajustar la posición de alimentación a la posición correcta, para ajustar la posición del intervalo de la regla de la corrección
Alinee el agujero con el centro del cursor cruzado en la exhibición, y después apriete el tornillo de la fijación del engranaje de gusano.
(6) la carga y descargar el alimentador dos veces, confirma que la posición del intervalo no ha cambiado,
(7) prensa el botón delantero en el alimentador varias veces de confirmar si la posición de alimentación es correcta.

3-3-2. Confirme
(1) confirma la posición del intervalo
Después del ajuste, confirme la posición del intervalo respecto al cuerpo del accesorio, si se sesga la posición, la reajustan por favor.
Nota: Al confirmar la posición del intervalo, presione por favor el “avance lento” de llave mientras que selecciona la posición para confirmar. Además, cargue y descargue el alimentador de la cinta 3 veces,
Confirme la ubicación en varias ocasiones.
(2) confirma la posición del obturador
En la base del alimentador, confirme el centro del obturador en la dirección de X
Si el corazón está en el centro del cursor cruzado en el microscopio.
Si la posición se sesga también, substituya al guardia superior.

4. Mantenimiento
4-1. Inspección diaria

(1) comprueba por favor la superficie de contacto del alimentador y de la base del alimentador para saber si hay topetones y los objetos extranjeros (suciedad, etc.) causados por la colisión.

(2) utiliza por favor sus ojos para comprobar si la regla de la corrección está doblada, y comprueba si el agujero de la mordedura del piñón está llevado o no.

(3) el instrumento de la calibración del alimentador necesita ser mantenido limpio. No tope el alimentador contra el cuerpo de la máquina durante el depuración. La superficie se debe limpiar después de cada uso. La base del alimentador se debe añadir con una cantidad apropiada de aceite lubricante. Después de que se consuma la regla de la calibración, su integridad se debe asegurar para evitar la deformación y para afectar a exactitud.

(4) después de usar el calibrador, si usted no lo utiliza durante mucho tiempo, cubra por favor la cubierta de lente que magnifica para evitar que la lente consiga sucio y dañado.
