máquina de dispensación 3.5kw en línea del pegamento automático del PWB 300mm/S

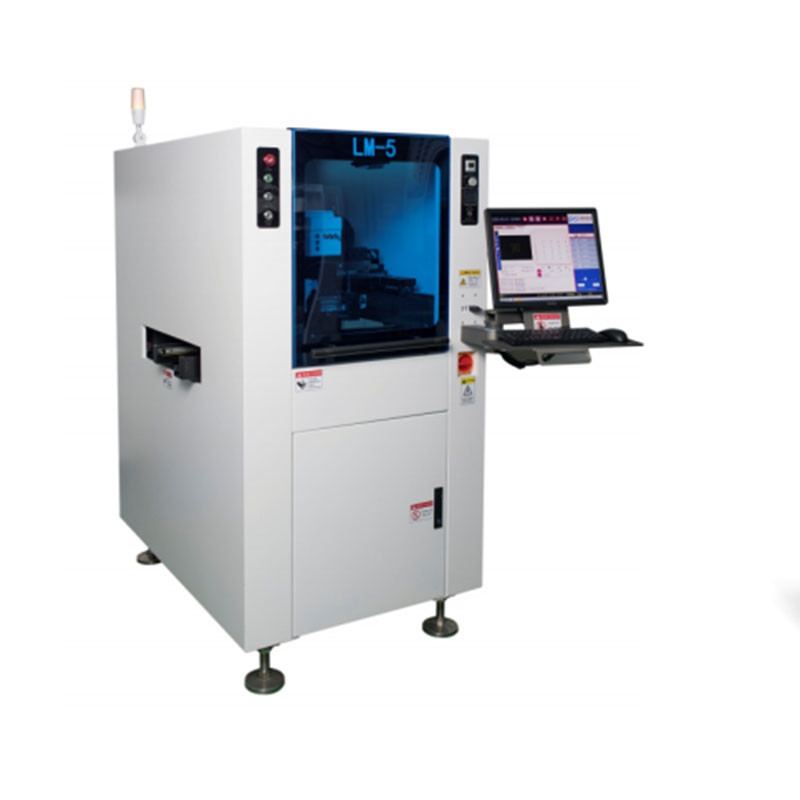

CNSMT-LM-5, máquina de dispensación del pegamento en línea de gama alta del PWB, dispensador en línea del pegamento
Precisión de alta velocidad, alta, función completa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| tiene las ventajas de sin necesidad de mantenimiento, de ninguna confiabilidad del desgaste, de poco ruido y alta | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| impulsión del motor servo para alcanzar la alta precisión que coloca, con la medida de la altura del sensor del laser de la alta precisión, la exactitud de la medida del 1μm remuneración automática para la desviación de la altura, con la función de la alarma del sobre-límite, eficientemente trato con la deformación del objeto y evitar los dispositivos ultraaltos |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - capaz de la identificación y de la remuneración de la marca para los diversos objetos y las escenas, incluyendo identificación del punto de referencia de la placa de multi-panel/yin-yang |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
Tecnologías claves principales |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
para el marco estrecho del teléfono móvil, la cámara y el otro proceso de dispensación de la precisión, colocación del usingMark no pueden compensar simplemente la desviación de la posición la función de colocación visual inteligente del gancho agarrador del borde, genera independientemente el coordinatepath correcto del pegamento, con eficacia trato con la escena de la consistencia pobre del objeto 3D que explora colocando la tecnología, cálculo automático de la trayectoria del pegamento 3D, para evitar con eficacia la desviación del pegamento tecnología de la detección 3D: después de dispensar, el punto de la salida, anchura de la fractura del pegamento y del pegamento y altura de la línea del theglue se detectan y se genera un informe |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - advertencia de dispensación de la calidad - cálculo y advertencia residuales del pegamento - mantenimiento y detección temprana consumible - supervisión centralizada remota |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| - módulo de micro-pesaje incorporado, con la exactitud de pesaje opcional de 0.1mg/0.01mg | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| cálculo automático del peso del pegamento y corrección en tiempo real de la desviación | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| - eje de rotación principal, eje principal de la inclinación de la válvula - módulo de precalentamiento inferior - cabeza dual síncrona/asincrónica - pista doble que dispensa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| CONTROL DE MOVIMIENTO SÓLIDO |
IMPULSIÓN DEL MOTOR SERVOTRONIX/PANASONIC |
CÁMARA BASCER |
LENTE RICOH |
||||||||||||||||||||||||||||||||||||||||||||||||||
| LUZ Apartamento |
CARRIL DE GUÍA LINEAR THK |
MOTOR SERVO PANASONIC |
MOTOR DE PASO SHINANO |
||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR OMRON OPTEX ALTURA PANASONIC/OPTEX DEL LASER |
LOS TEMPOREROS CONTROLAN OMRON CÓDIGO DE EXPLORACIÓN COGNEX/OMRON |
SMC NEUMÁTICO EL MICRÓFONO PESA SARTORIUS/METTLER |
SCHNEIDER ELÉCTRICO ORDENADOR ADVANTECH/EVOC |
||||||||||||||||||||||||||||||||||||||||||||||||||
| TAMAÑO DE LA OPERACIÓN | 330*330m m | 420*300m m |
| ACELERACIÓN MÁXIMA XY | 20g | 2.0g |
| VELOCIDAD DE FUNCIONAMIENTO MÁXIMA | CONTROL ELEGANTE 2000mm/s | CONTROL ELEGANTE 2000mm/s |
| XYACCURACY | 0.005m m | 0.005m m |
| IMPULSIÓN DE Z AXIS | MOTOR SERVO | MOTOR SERVO |
| RATIO DE LA RESOLUCIÓN DE VISION | CCD, CONTROL DE VUELO | CCD, CONTROL DE VUELO |
| LA FUENTE DE LUZ | CNC UGHT TRICROMÁTICO | |
| VÁLVULA Y CALEFACCIÓN ESTÁNDAR DEL ESPRAY | VÁLVULA NEUMÁTICA DE LA INYECCIÓN | VÁLVULA NEUMÁTICA DE LA INYECCIÓN |
| DISPOSITIVO DE LA LIMPIEZA DE BOCA DE LA VÁLVULA | PEGAMENTO AUTOMÁTICO QUE LIMPIA VACUUM/ROLLCft | PEGAMENTO AUTOMÁTICO QUE LIMPIA VACUUM/RQL1ER |
| CONVENIENTE PARA EL EMPAQUETADO MATERIAL | 30/55cc | 30/SScc |
| SISTEMA DE PRECALENTAMIENTO INFERIOR | MÓDULO DE PRECALENTAMIENTO DE DOS ETAPAS. OPCIONAL | MÓDULO DE PRECALENTAMIENTO DE DOS ETAPAS. OPCIONAL |
| EXACTITUD DE LA LECTURA DEL SISTEMA DEL PESO | 0.1/0.0K | 0.1/0.01 |
| EXACTITUD DE LA MEDIDA DE LA ALTURA | 0.005m m | 0.005m m |
| VELOCIDAD DEL TRANSPORTADOR | 300mm/s | 300mm/s |
| LA ANCHURA AJUSTA | MEMORIA DEL PROGRAMA DE SELF-CCWTROLTHE | MEMORIA DEL PROGRAMA DEL UNO MISMO CONTRCXJHE |
| MANERA DE LA TABLILLA | LOS CLIPS LATERALES ESTÁNDAR | TAZAS LATERALES ESTÁNDAR DE THS |
| LA PISTA TRANSPORTADORA LLEVA LA CARGA | 3.5kg | 3.5kg |
| GRUESO APLICABLE DEL SUBSTRATO | >0.5m m | >0.5m m |
| SISTEMA DE LA OPERACIÓN | ¿Windows? | ¿Windows? |
| OPINIÓN DE LA OPERACIÓN | CHINESE/ENGUSH | CH1NESE/ENGLISH |
| TAMAÑO DE LA MÁQUINA | L850*W1230*H1600mm 30m m) | L900*W1280*H1600mm 30m m) |
| PESO | 1180kg | 1400kg |
| ALARMA | TIPO ACUSTÓPTICO | TIPO ACUSTÓPTICO |
| INTERFAZ DE COMUNICACIONES | SMEMA | SMEMA |
| VOLTAJE | 220V 50~60Hz | 220V 50~60Hz |
| PRESIÓN DE AIRE | 0.6Mpa | 0.6Mpa |
| PODER | 3.5kw | 3.5kw |
