línea empaquetadora de 110v 220v SMT del componente electrónico del equipo

línea empaquetadora de 110v 220v SMT del componente electrónico del equipo

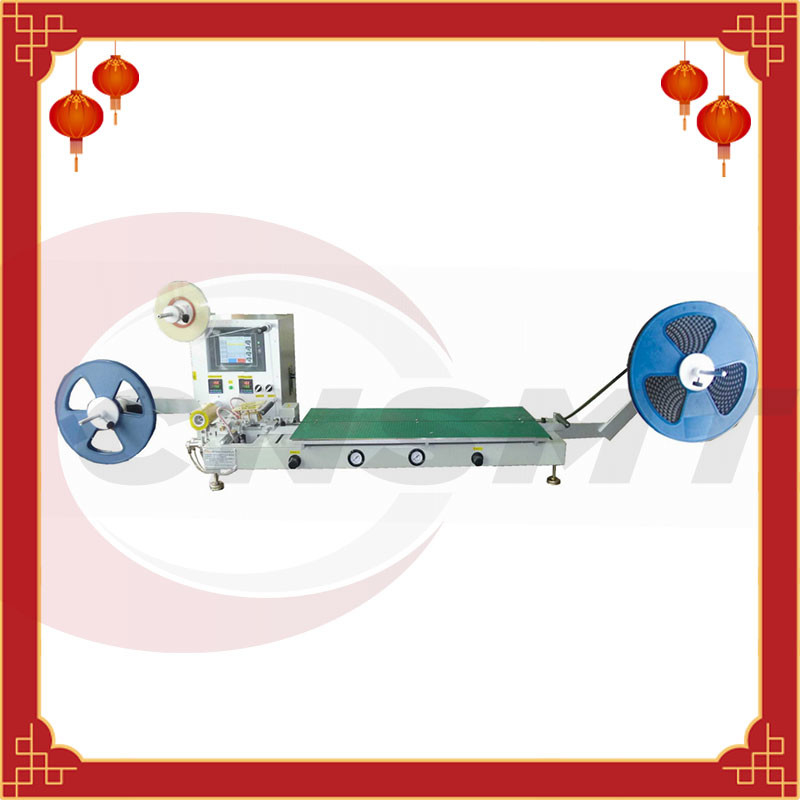

Empaquetadora del componente electrónico - CNSMT

Descripción de producto

Grabar las empaquetadoras se puede dividir en dos categorías: semiautomático y lleno-automático. Los componentes materiales a granel se ponen en la cinta del portador después de pasar la inspección, de invertir, y de estaciones de prueba.

A medida que los productos electrónicos continúan siendo actualizados, siendo refinados y siendo integrados altamente, los componentes electrónicos también han cambiado del último tipo enchufable para remendar el tipo para ahorrar el espacio de la instalación de la placa de circuito y para ampliar las funciones del producto. Es una revolución importante en la industria de electrónica.

CNSMT le proporcionan economi y fácil actúe las empaquetadoras electrónicas en China, nosotros son el fabricante de este dispositivo, incluso puede apoyar para modificar la empaquetadora para requisitos particulares depende de sus requisitos variaty

Con el desarrollo rápido de la industria de electrónica estos últimos años, el papel del equipo mecánico y electrónico en vez de operaciones manuales tradicionales en la industria de electrónica está llegando a ser cada vez más obvio.

Bajo condición de requisitos más altos y más altos de la automatización, también se utiliza como empaquetadora llena/semiautomática para el proceso del componente. Continuó siendo favorecido por los colegas en la industria de electrónica.

La empaquetadora automática es principalmente conveniente para la producción en masa de un solo producto, y la máquina tiene un precio alto más y un alto nivel de automatización; la empaquetadora semiautomática es conveniente para la pequeña producción de lote de diversos productos, y la máquina es barata y tiene aplicabilidad fuerte.

Según la forma, los requisitos de empaquetado y la salida de los productos de empaquetado, la empaquetadora conveniente para los requisitos del desarrollo de la compañía puede ser seleccionada fexiblemente

Especificación:

Parámetros técnicos

1. Ancho de banda aplicable: cinta del portador del ancho de banda de 4-104m m;

2. Capacidad de máquina: 2~6K pcs/h; (dependiendo de forma componente y de velocidad de alimentación manual);
3. Especificaciones materiales de la bandeja: bandeja plástica de 7 pulgadas, de 13 pulgadas, de 22 pulgadas o bandeja del papel;
4. Fuente de alimentación: AC220V±20%/50HZ, 5A; /110v
5. Suministro de aire: 0,3~ 0.6Mpa/60L/Min;
6. Temperatura de calefacción: 110°C-180°C (dependiendo del material de la cinta de la cubierta y de los requisitos para el valor de la fuerza de cáscara)
7. Tamaño de la máquina: L 1630×W 580× H 660 (unidad: milímetro);
8. Peso neto de la máquina: 40KG
9. Otros requisitos: Modifique la longitud de la pista para requisitos particulares e instale la función de detección del CCD según requisitos de cliente.
10. PLC principal de la configuración: Desen
11. Motor/regulador: Taiwán Rihong
12. Válvula del cilindro/electromagnética: Japón SMC
13. Interruptor fotoeléctrico: Japón Omron
14. Termóstato: Japón Panasonic
15. Contador: HENLAN SF4-41NA

Características de la máquina


Buena adaptabilidad

●Conveniente para empaquetar de los diversos componentes de SMD
●La pista se puede ajustar fexiblemente dentro de la gama de 4mm-104m m;
●Pista que afianza la cavidad, el control estable y el ajuste con abrazadera fácil;
●El mecanismo retractable de la cinta puede afianzar fácilmente todas las bandejas del papel del bandeja con abrazadera de cinta y que cumplen el estándar de EIA-481A;

Lacre estable

●Ajuste exacto de la cabeza de cortador. Ajustar el jefe del micrómetro de la herramienta interna y externa el presionar caliente dirige para ajustar exactamente la posición de la línea de aislamiento a ±0.1mm, el lacre es más hermoso;
●Controle independientemente la presión de aislamiento de las cabezas de cortador internas y externas para asegurarse de que la cinta de aislamiento está equilibrada;
●control del control de la temperatura del PID de la independiente de la Doble-cabeza, exacto y estable de la temperatura;

Métodos de aislamiento diversificados

●Conveniente para el lacre frío auto-adhesivo y el lacre el presionar caliente;
●Lacre en modo que camina continuo;
●Pulgada-mudanza y lacre de la cinta;

Ajuste conveniente de la cinta de la cubierta

●La tensión del viaje de la cinta de la cubierta puede ser ajustada;
●La posición de la cinta de la cubierta puede ser ajustada;

Función de la protección del transporte

●El mecanismo de transporte es seguro proteger la integridad de la cinta del portador;
●Comienzo estable, regulación stepless de la velocidad; pedal del pie/control manual;

Instrucciones de funcionamiento de la máquina

• Dé vuelta al interruptor de control en la caja de control a la posición de trabajo;
• Dé vuelta al botón del interruptor en el panel a la posición de "ON";
• Asegúrese de que el valor eléctrico/barométrico cumpla los requisitos clasificados en los parámetros técnicos;
• Corte el interruptor elástico de la correa de la presión a la posición de la “correa floja”;
• Ajuste la pista a la anchura requerida;
• Ajuste el dispositivo (de contracción) de contracción de la correa a una posición apropiada;
• Ajuste la cinta de la cubierta a una posición que sea conveniente para colocar la cinta completamente;
• Afiance la cinta con abrazadera vacía;
• Apriete correctamente la cinta de la cubierta;
• Ajuste el número de cuentas requeridas por el contador, ajuste la posición del engranaje y la sensibilidad;
• Dé vuelta al botón de interruptor del regulador del motor en el panel a EN estado;

Para el empaquetado auto-adhesivo, cambie por favor el interruptor de la calefacción de la cuchilla a la posición de "OFF", (si la cuchilla necesita ser bajada)
Cambie por favor el interruptor de la elevación de la cuchilla “abajo” posición, prensa al botón del “comienzo” y subirá automáticamente
Abajo, “el interruptor de la elevación de la cuchilla” puede controlar la elevación de la cuchilla cuando se para la máquina)

• Cambie el interruptor de la tensión a la posición de la “correa tensada”;
• Si usted utiliza la cinta continua para el lacre, cambie por favor a la posición “continua”; si usted utiliza pulgada para moverse

Con el lacre, corte por favor el interruptor a “avanzar lentamente” la posición;

• Caliente la cuchilla a la temperatura determinada, y el indicador luminoso “funcionado con” está prendido;
• Presione impresión o el paso en el interruptor de pie, la máquina comienza a correr;
• La atención de la paga al empaquetado estándar de EIA-481A, sale del número de llevar y los espacios que se arrastran, etc.

¿Qué empaquetadora del componente electrónico que tenemos?

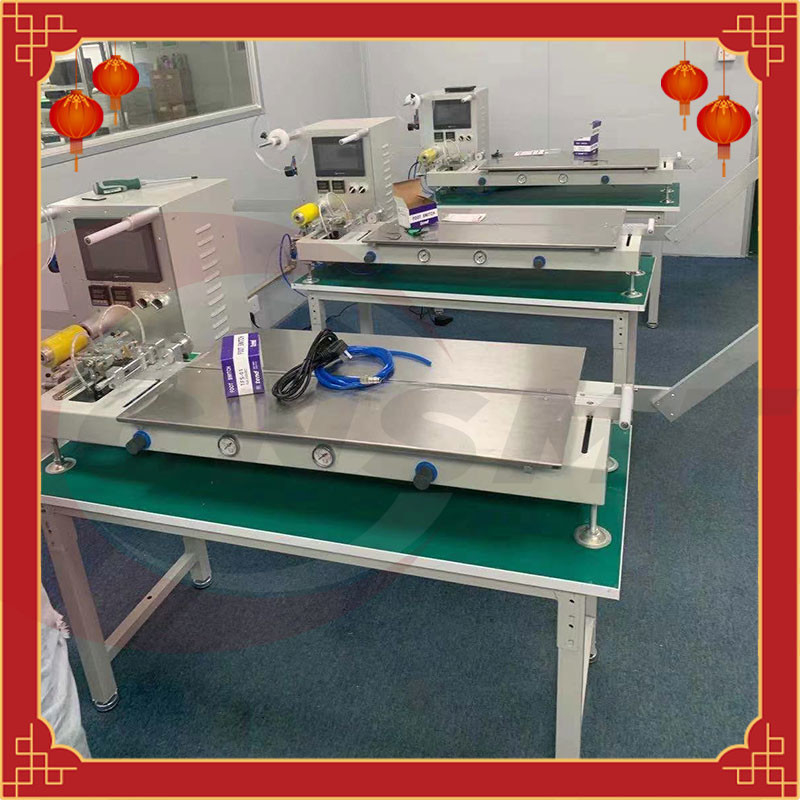

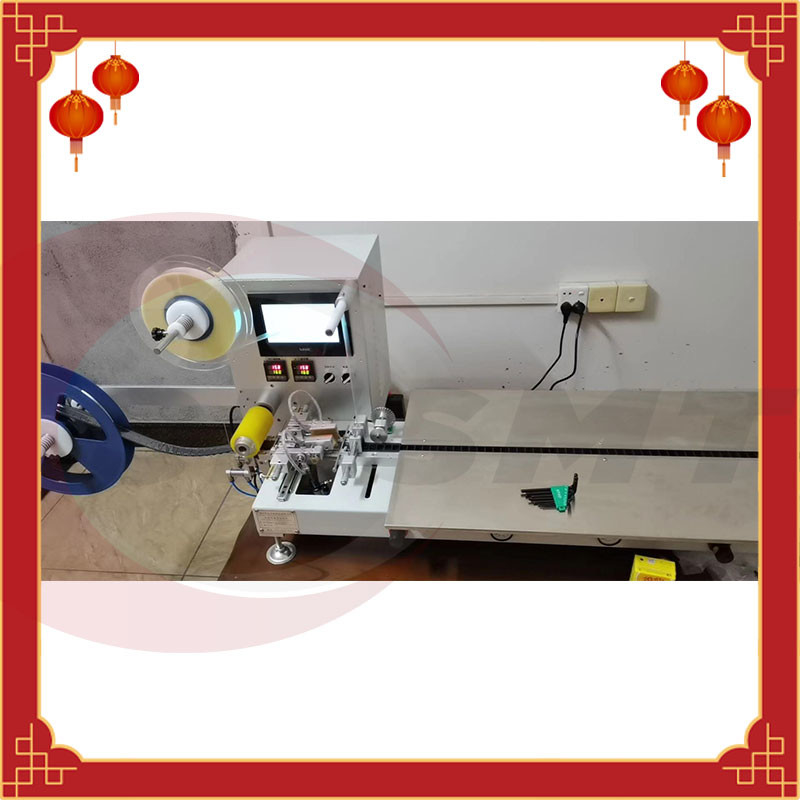

• Máquina que graba semiautomática de la pantalla táctil

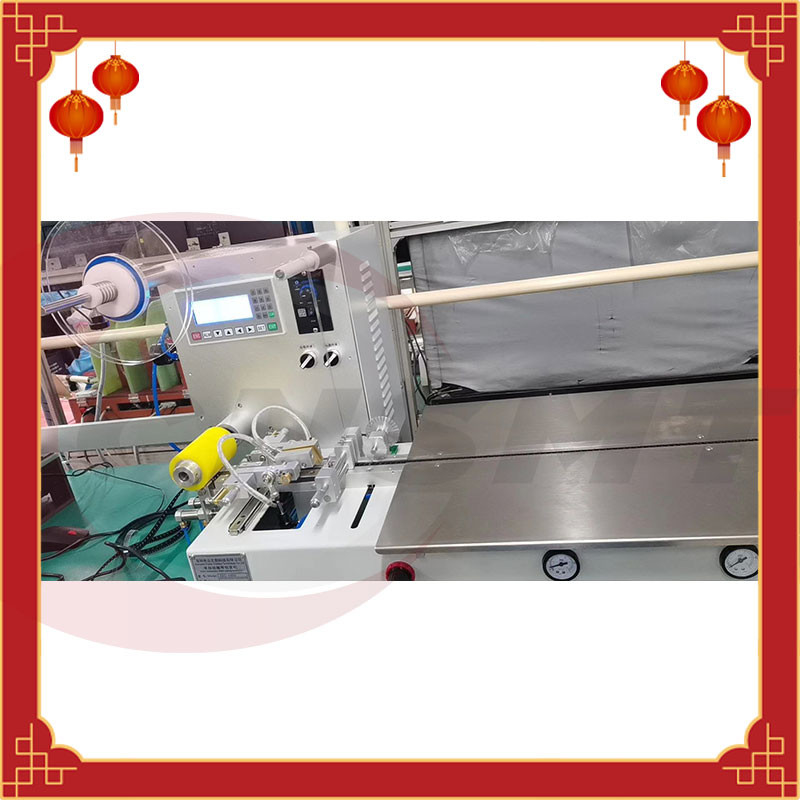

• Máquina que graba semiautomática de la pantalla del texto

El principio de funcionamiento corrige voz

El principio de trabajo de la máquina que graba: Después de la empaquetadora y del aire que graban están conectados, si se sella, dejó la subida del cuchillo a una temperatura conveniente, y ajusta termalmente la presión de la cinta y de aire del portador.

Utilice equipo de alimentación manual o automático para poner el componente de SMD en la cinta del portador, y el motor gira para tirar de la cinta de la cubierta que forma la cinta del portador a la posición de empaquetado, donde está la cinta de la cubierta para arriba, el portador que la cinta está abajo, y las dos cuchillas calentadas presionan encendido en la cinta de la cubierta y la cinta del portador, hacer el sello de la cinta de la cubierta la abertura del componente de SMD en la cinta del portador, para alcanzar el propósito del empaquetado del componente de SMD.

Entonces la cinta receptora rueda para arriba la cinta embalada del portador.

La máquina que graba puede proporcionar una dirección unificada, una polaridad del producto de la prueba, una inspección visual, una marca del laser y otras funciones según necesidades de la producción de cliente.

Algunas máquinas que graban no se sueldan en caliente, pero se sellan fríos. El lacre frío del estómago significa que la cinta de la cubierta y la cinta del portador se pueden pegar juntas sin la calefacción.

La cinta de la cubierta usada en este tiempo debe estar pegajosa. Antes de empaquetar, la cinta del portador pasa generalmente a través de dos sensores, uno para contar y el otro para el control material.

El control material es detectar si hay componentes que falta en la cinta del portador. Si se detecta un escape, el motor de la máquina que graba parará inmediatamente, y la cabeza de cortador también será traída a la posición superior.

La cuenta del SENSOR utiliza generalmente la fibra óptica, pero también requiere velocidad rápida de la respuesta, para no faltar el contar. La cuenta del SENSOR puede contar los agujeros laterales de la cinta del portador, y puede también contar los surcos de formación. Si usted cuenta los agujeros laterales, usted tiene que convertirla detrás para conseguir el número correcto de SMD.

Funcionamiento que corrige voz

La velocidad que graba de la máquina que graba es rápida. Con la función de prueba, equipada del probador correspondiente, la función que graba puede probar rápidamente el valor de la capacidad y el valor de la resistencia del microprocesador, y clasifica sus buenos y malos productos; la máquina que graba utiliza el PLC como el control de la base; el diseño de exhibición es único,

La pantalla de cristal líquido que ordena, exhibición análoga de la situación de cada punto de control, puede fijar fácilmente y modificar diversos valores de parámetro, supervisar la diversa situación de trabajo y su velocidad que graba, la máquina que graba es estable y confiable.

Característica que corrige voz

●Amplia gama de productos aplicables, cambio fácil de la especificación.
●El sistema de impulsión de leva y de divisor es estable y confiable.
●El diseño de la detección de falta es perfecto, y la alarma está clara de un vistazo.
●El convertidor de frecuencia tiene cambio stepless de la velocidad y automáticamente aumenta o disminuye la velocidad siguiendo la condición de alimentación.
●Sistema de control electrónico del PLC, exacto y estable, con porcentaje de averías bajo.
●La altura de la trenza es ajustable, que es flexible y conveniente.
●Recepción de recepción opcional del método, vertical y horizontal.
●Detección y cuenta materiales vacías exactas de las piezas
●El equipo opcional es completo, proporcionando una solución completa.
