180 transportador del inversor del PWB de la CA 220V 60HZ del equipo de dirección del PWB del grado
transportador-CNSMT del inversor del PWB 180Degree

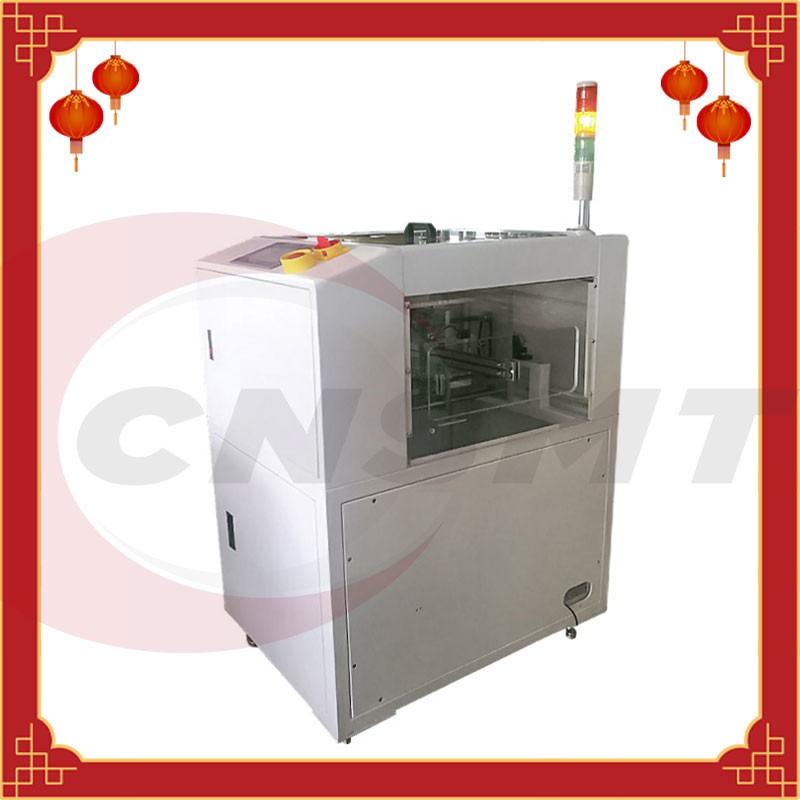

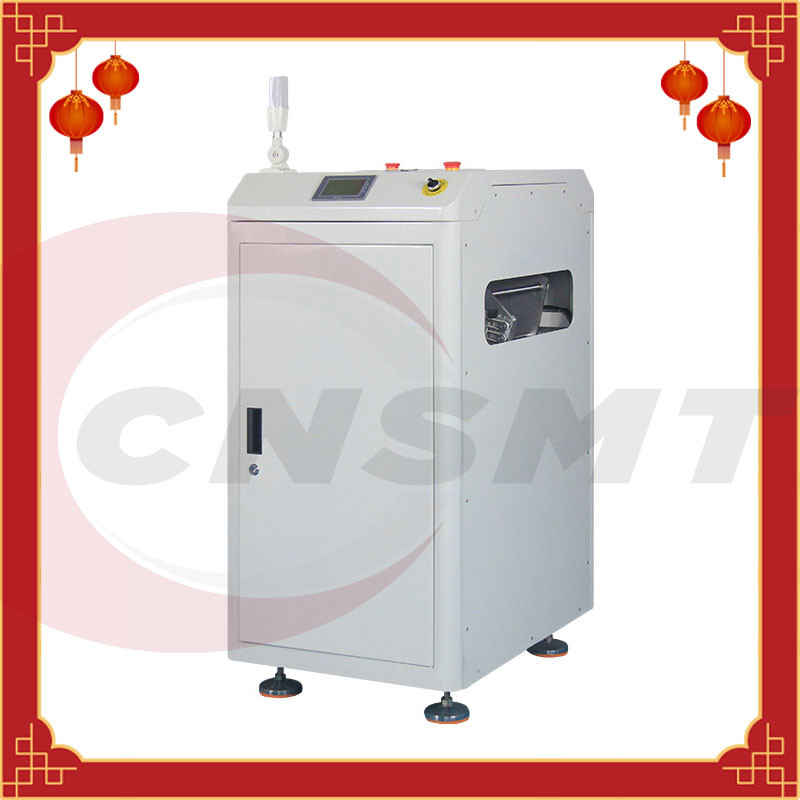

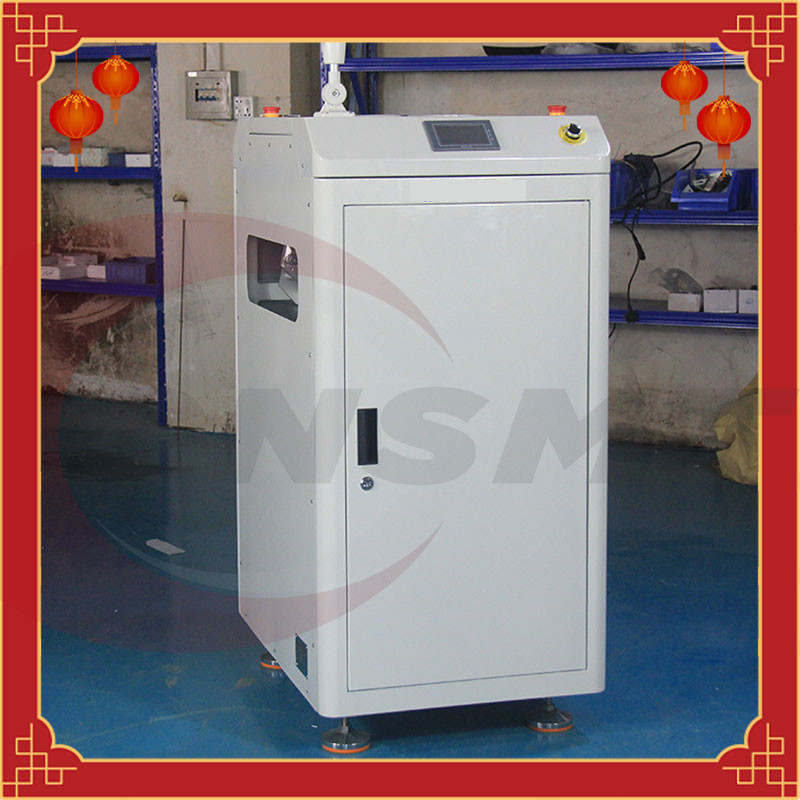

Transportador del inversor del PWB

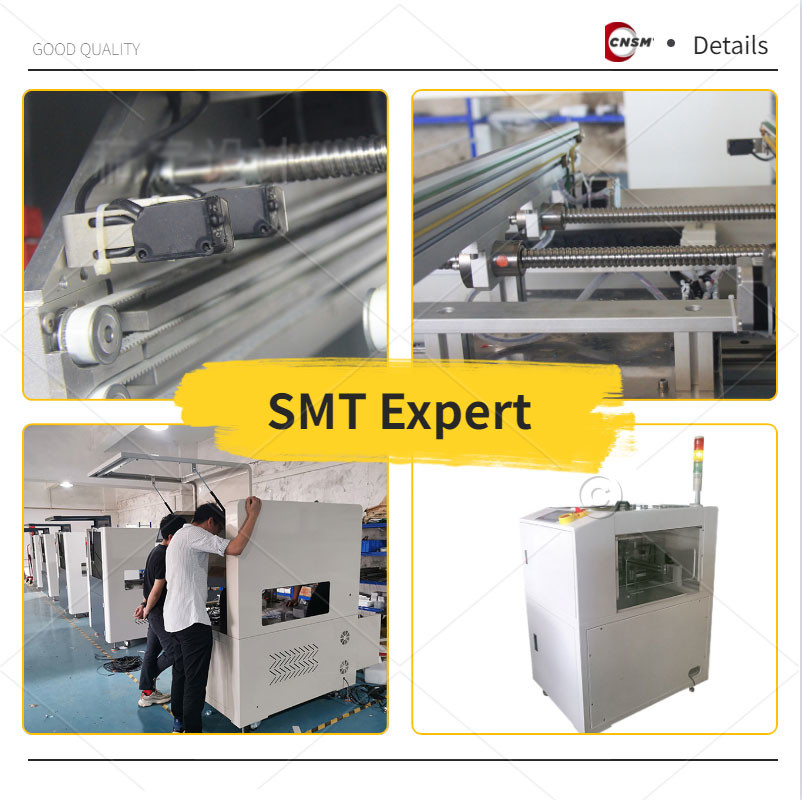

Descripción de producto
El ※ la cubierta de seguridad superior se puede abrir para facilitar la dirección del hardware de la máquina durante mantenimiento
Interfaz de control elegante fácil de utilizar de la función de la pantalla táctil del ※
Velocidad de la esquina ajustable del ※ para asegurarse de que el tablero del PWB no resbale
Dispositivo estable y equilibrado del ※ de la anchura de ajuste (ajuste del tornillo del control de la mano)
Pequeña huella de la máquina del ※
Interfaz compatible del ※ SMEMA
Especificación
| descripción | El transportador del inversor del PWB se utiliza para mover de un tirón el tablero del PWB para cubrir las necesidades del proceso de doble cara |
| Duración de ciclo | Cerca de 15 segundos |
| fuente de alimentación | CA 110-220-230V (usuario especificado), monofásico |
| Carga eléctrica | Máximo 180 VA |
| Presión de aire | 0.45-0.6Mpa |
| volumen de flujo de aire | Hasta 30 litros/minuto |
| Altura de la transmisión | 900±20m m (o usuario especificó) |
| Dirección de transmisión | Left→right o right→left (opcional) |
Modelo:
| Modelo | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| TAMAÑO DEL PWB (L×W)~ (L×W) | (50x50) ~ (450x300) | (50x50) ~ (450x350) | (50x50) ~ (450x460) |
| Dimensión (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
| Peso | Approx.110kg | 130kg | 160kg |
principio de funcionamiento
El transportador automático del inversor del tablero del PWB se utiliza en la línea cuerpo de SMT del producto electrónico. Los flujos del tablero del PWB en la pista de torno, y la pista realiza 180 que dan vuelta, el tablero del PWB del lado de A entra, y las salidas del tablero del PWB del lado b. El marco total se hace juego con perfiles correctos, el aspecto superficial es chapa de 1.5m m, la impulsión del tirón es conducido por un motor de pasos + una correa, con límite mecánico; la pista que transporta la impulsión es conducida por un motor + la cadena de CA 15W
Técnica del fondo:
Las placas de circuito del PWB, también conocidas como placas de circuito impresas, son proveedores de las conexiones eléctricas para los componentes electrónicos. Su diseño es principalmente diseño de la disposición.
La ventaja principal de usar a placas de circuito es reducir grandemente errores del cableado y de asamblea, y mejora el nivel de tarifa de trabajo de la automatización y de la producción.
Debido a la integración cada vez mayor de los tableros del PWB, el proceso de producción requiere que los lados delanteros y traseros de los tableros del PWB deben ser procesados y ser producidos.
La mayor parte de los tirones manuales existentes se utilizan. El equipo que mueve de un tirón usado en algunas fábricas tiene las estructuras complejas y altos costes de la adquisición.
Embalaje y entrega
Certificación
Información de compañía
CNSMT es el fabricante y el supplieir para las máquinas de SMT y la solución principales con la experiencia de más de 10 años en China. Y podemos también hacer OEM&ODM para los comerciantes de SMT, nosotros tenemos extenso de fuentes en el campo de SMT, incluso usted necesitamos utilizado o los nuevos equipos de SMT u otras piezas, podemos ayudarle a conseguir la mejor calidad y las máquinas costadas competitivas.
Qué podemos hacer para usted:
※ Hacemos que nuestra propia fábrica haga los equipos y los dispositivos de SMT
※ Tenemos un equipo profesional del ingeniero del technich para las máquinas de la producción
※ Podemos modificar la variedad para requisitos particulares de máquinas de SMT para usted que acuerda sus requisitos
※ Que compramos y vender los equipos usados y nuevos de SMT por todo el mundo
※ Le proporcionamos la línea completa máquinas y exportación de SMT a por todo el mundo
※ Que hace el socio chino más confiable para usted.
FAQ
Pregunta: ¿Qué le hace a la mejor compañía de China?
Respuesta: Hemos estado en la línea de SMT de negocio por más de 10 años ya, dándonos una experiencia sólida en la industria.
Pregunta: ¿Puede usted modificar mis órdenes para requisitos particulares según nuestro uso preferido?
Respuesta: ¡Sí, por supuesto! Podemos modificar los pedidos para requisitos particulares para nuestros clientes. Apenas le necesitamos enviar sus requisitos o uso preferido vía correo electrónico. Le contestaremos en el plazo de 24-48 horas de recibo con la mejor solución que hemos subido para usted.
Pregunta: ¿Cuál es la ventaja principal del transportador del inversor del PWB?
Respuesta: La ventaja principal de un transportador del inversor del PWB es que usted tendrá una asamblea completamente automatizada de SMT que pueda mover de un tirón su PCBs sin la necesidad del trabajo manual. Esto es necesario prevenir el daño debido al error humano.
Pregunta: ¿Es fácil de utilizar el transportador del inversor del PWB?
Respuesta: Sí, es. De hecho, la mayor parte de nuestras máquinas vienen con un manual inglés que le ayude a entender la máquina más en términos de funciones y procesos. La instalación y conseguir la máquina encendida es también fáciles. Si más información es necesaria, no vacile por favor entrarnos en contacto con detrás de modo que poder ayudarle
Pregunta: ¿Cuál es su plazo de ejecución para los pedidos internacionales?
Respuesta: Nuestro plazo de ejecución normal para todos los órdenes si es internacional o local es 3 días laborables para procesar y 10 días laborables por tiempo de tránsito. Tome por favor la nota que el número real de días todavía dependería de su ubicación exacta. Por favor conozcamos su ubicación exacta de modo que poder darle un número más exacto de días por el plazo de ejecución de sus órdenes.
Pregunta: ¿Qué usted utiliza para empaquetar?
Respuesta: Normalmente, utilizamos una caja fuerte para embalar sus órdenes. Pero si la máquina requiere más protección, añadiremos el cajón de madera. Usted puede también nos dejó conocer su empaquetado preferido.
Pregunta: ¿Usted requerirá una señal para las máquinas modificadas para requisitos particulares?
Respuesta: Sí. Para las máquinas modificadas para requisitos particulares, requeriremos la señal del 70%. el 30% debe ser pagado una vez la máquina está listo para el envío.
Nuestro servicio
1, línea completa solución de SMT
2, fabricante de equipos periféricos de SMT
3, alimentador de SMT, smt equipan con inyector, calibración del alimentador del smt, carretilla del PWB, carretilla del alimentador, strorage del PWB, fabricante del enjugador de SMT
4, compran y venden YAMAHA usado y nuevo JUKI FUJI PANASONIC SAMSUNG e impresoras del horno del flujo
5,
CNSMT es líder y un proveedor de confianza de todas las máquinas del PWB aquí en China. También tenemos una alta tarifa de la satisfacción de todos nuestros clientes internacionales porque nos dedican en el abastecimiento solamente de los productos de calidad superior para todas sus necesidades de SMT.
Tenemos una acción grande de todas las máquinas de SMT, y una de las máquinas vendedoras más rápidas del PWB que tenemos es el transportador del inversor del PWB. Si usted está buscando un transportador del inversor del PWB de la buena calidad, mirada no más, porque lo tenemos toda clase listo para la entrega. ¡Si usted no está seguro cuál a ordenar, permitir que le ayudemos!
¿Por qué elija CNSMT?
Éstas son las razones por las que usted debe confiar en solamente CNSMT. Estamos aquí ayudarle a encontrar las soluciones más eficaces y más asequibles a todas sus necesidades de SMT.
Si usted está buscando un transportador del inversor del PWB, vea por favor los detalles abajo.
¿Cuál es un transportador del inversor del PWB?
Un transportador del inversor del PWB o también conocido como el transportador del tirón del PWB, es lo que usted utiliza si usted quiere eliminar la necesidad del trabajo manual el PCBs al moverla de un tirón por ambas partes del procesar.
La eliminación del trabajo manual es necesaria, si usted quiere evitar el riesgo de daño y de contaminación durante el proceso. El transportador del inversor del PWB viene en muchas formas y características. Pero sobre todo, la meta general de ella es poder mover de un tirón al tablero en un lado para procesarlo, y después para hacerlo en el otro lado. Este proceso se automatiza, sin la necesidad de la intervención humana.
La automatización es la llave a la alta productividad
Todos sabemos que la automatización va a traer muchas ventajas a una línea de SMT de asamblea. Las fábricas/las compañías de SMT deben considerar esto si quieren a:
Características de un transportador del inversor del PWB
Según lo mencionado, un transportador del inversor del PWB viene en diversos modelos, características, y funciones. Pero apenas nombrar algunas características comunes que usted encontrará en la mayoría de los transportadores del inversor del PWB, ve la información abajo:
Elementos técnicos de la realización:
De acuerdo con esto, el modelo para uso general proporciona la máquina del transportador el mover de un tirón/del inversor de un tablero del PWB que puede mover de un tirón automáticamente el tablero del PWB y tiene una estructura simple y un bajo costo.
Para alcanzar el propósito del modelo para uso general, el modelo para uso general adopta las soluciones técnicas siguientes:
Torno del tablero del PWB, que incluye:
El marco tiene un primer extremo y un segundo extremo;
El sistema del rodillo se arregla en el marco cerca del primer extremo;
El mecanismo transportador se arregla en el marco; el mecanismo transportador incluye un primer eje de rotación, un segundo eje de rotación, un primer motor, y una pluralidad de bandas transportadoras mutuamente espaciadas.
El primer eje de rotación está situado en el marco cerca de la primera posición de final, el segundo eje de rotación está situado en el marco cerca del segundo extremo, y varias las bandas transportadoras son conducidas por el primer eje de rotación y el segundo eje de rotación;
El mecanismo que mueve de un tirón se arregla en el marco; el mecanismo que mueve de un tirón incluye un eje de rotación, un grupo primero de fijación con abrazadera de la tira, un grupo en segundo lugar de fijación con abrazadera de la tira, un tercero que afianza el grupo de la tira con abrazadera, un cuarto grupo de fijación con abrazadera de la tira, y un sensor, y el eje de la rotación situado en el medio del marco, el primer grupo de fijación con abrazadera de la tira y el segundo grupo de fijación con abrazadera de la tira, el tercer grupo de fijación con abrazadera de la tira y el cuarto grupo de fijación con abrazadera de la tira se establece respectivamente a ambos lados del eje de rotación y está conectado con el eje de rotación.
Un grupo de la barra del clip y un tercer grupo de la barra del clip están situados en el mismo lado del eje de rotación, y el segundo grupo de la barra del clip y el cuarto grupo de la barra del clip están situados en el mismo lado del eje de rotación.
En algunas de las encarnaciones, el primer grupo de fijación con abrazadera de la tira incluye una pluralidad primero de afianzar las tiras con abrazadera dispuestas en los intervalos, y el tercer grupo de fijación con abrazadera de la tira incluye una pluralidad de tercero que afianza las tiras con abrazadera dispuestas en los intervalos, y cada primero tira de fijación con abrazadera corresponde a una primera tira de fijación con abrazadera. Tres barras de fijación con abrazadera,
la primera barra de fijación con abrazadera y la tercera barra de fijación con abrazadera tienen un ángulo de 15-40 grados; el segundo grupo de fijación con abrazadera de la barra y el cuarto grupo de fijación con abrazadera de la barra están situados en el mismo lado del eje de rotación,
el segundo grupo de la barra del clip incluye una pluralidad de barras del clip del segundo dispuestas en los intervalos, y el cuarto grupo de la barra del clip incluye una pluralidad de barras del clip del cuarto dispuestas en los intervalos, y cada segunda barra del clip corresponde a una cuarta barra del clip. Hay un ángulo de 15-40 grados entre la tira y la cuarta tira de fijación con abrazadera; la tercera tira de fijación con abrazadera y la cuarta tira de fijación con abrazadera están situadas entre dos bandas transportadoras adyacentes y son más baja localizado que la banda transportadora;
El sensor se arregla en el lado de la banda transportadora.
En algunas de las encarnaciones, el mecanismo de la transferencia tiene dos sistemas, y el eje de rotación del mecanismo de la aleta está situado entre los dos sistemas de mecanismos de la transferencia.
En algunas de las encarnaciones, por lo menos dos sensores se proporcionan en cada mecanismo de transmisión.
En algunas de las encarnaciones, la distancia entre la banda transportadora y el sistema del rodillo es menos que el tamaño del lado más pequeño de un tablero del PWB.
En algunas de las encarnaciones, hay un ángulo de 25 grados entre la primera barra del clip y la tercera barra del clip y entre la segunda barra del clip y la cuarta barra del clip.
Torno del tablero del PWB del modelo para uso general se proporciona un grupo del rodillo, un mecanismo transportador y un mecanismo de torneado de la placa en el marco.
El grupo del rodillo envía el tablero del PWB al mecanismo transportador, y el mecanismo transportador envía el tablero del PWB al mecanismo de torneado de la placa. Entre las dos tiras de fijación con abrazadera, el mecanismo que mueve de un tirón actúa para mover de un tirón el tablero del PWB al otro lado, de tal modo procesando el otro lado del PWB;
el mecanismo que mueve de un tirón se compone de un eje de rotación y de varias tiras de fijación con abrazadera puestos y abajo, y su estructura es punto bajo simple y costoso.
Descripción de los dibujos
El cuadro 1 es un diagrama esquemático de la estructura total de un tablero del PWB que mueve de un tirón la máquina según una encarnación preferida de la actual invención;
2 es un diagrama esquemático de la estructura del mecanismo que mueve de un tirón del PWB que mueve de un tirón la máquina describieron en fig. 1;
La fig. 3 es una vista superior esquemática de la estructura torno del tablero del PWB describió en fig. 1.
Maneras detalladas
Para facilitar la comprensión del actual modelo para uso general, el actual modelo para uso general será descrito en una manera más completa referente a los dibujos relevantes. Las encarnaciones preferidas de la actual invención se muestran en los dibujos. Sin embargo, la actual invención se puede ejecutar en muchas diversas formas y no se limita a las encarnaciones descritas adjunto.
Por el contrario, el propósito de proporcionar estas encarnaciones es hacer la comprensión del acceso del actual modelo para uso general más completa y completa.
Debe ser observado que cuando un elemento se refiere como “siendo fijado” a otro elemento, puede estar directamente en el otro elemento o un elemento central puede también estar presente. Cuando un elemento se considera “ser conectado” con otro elemento, puede ser conectado directamente con el otro elemento o un elemento intermedio puede estar presente al mismo tiempo.
A menos que de otra manera estén definidos, los términos todo técnicos y científicos usados adjunto tengan el mismo significado que entendido comúnmente por ésos expertos en el campo técnico del actual modelo para uso general. La terminología usada en la descripción del actual modelo para uso general adjunto está solamente con el fin de describir encarnaciones específicas, y no se piensa limitar el actual modelo para uso general.
Refiera por favor a las figs. 1 a 3, el tablero del PWB que mueve de un tirón la máquina 100 de la actual invención mueve de un tirón el tablero del PWB. La máquina que mueve de un tirón 100 incluye un marco 10, un sistema 20 del rodillo, un mecanismo 30 de la transferencia, y un mecanismo que mueve de un tirón 40.
El sistema 20 del rollo, el mecanismo 30 de la transferencia y el mecanismo que mueve de un tirón 40 son todo situado en el marco 10, y el sistema 20 del rollo se utiliza para conectar tirones. Con la máquina 100 y el otro equipo de proceso del tablero del PWB, el mecanismo 30 de la transferencia se utiliza para transferir el tablero del PWB, y el mecanismo que mueve de un tirón 40 se utiliza para mover de un tirón el tablero del PWB.
Refiera por favor a fig. 1, el estante 10 tiene un primer extremo 11 y un segundo extremo 12. El sistema 20 del rodillo se arregla en el marco 10 cerca del primer extremo 11, y se utiliza para enviar el tablero del PWB procesado por el equipo delantero al mecanismo transportador 30. En esta encarnación, el rodillo fijó 20 incluye varios rodillos.
1 y 3, el mecanismo de transmisión 30 se fija en el marco 10 y movimientos a lo largo de la superficie superior del bastidor 10. El mecanismo transportador 30 incluye un primer eje de rotación 31, un segundo eje de rotación 32, un primer motor (no mostrado), y varias bandas transportadoras mutuamente espaciadas 33. El primer eje de rotación 31 está situado en el marco 10 cerca del primer extremo 11, y el segundo eje de rotación 32 está situado en el marco 10 cerca del segundo extremo 12, la banda transportadora 33 es herida alrededor del primer eje de rotación 31 y del segundo eje de rotación 32, y la banda transportadora 33 es conducida por el primer eje de rotación 31 y el segundo eje de rotación 32.
En esta encarnación, la distancia entre la banda transportadora 33 y el sistema 20 del rodillo es más pequeños que el tamaño del lado más pequeño de un tablero del PWB, para evitar que el tablero del PWB caiga durante el proceso del transporte por el sistema 20 del rodillo a la banda transportadora 33.
1 y 2, el mecanismo de torneado 40 se fija en el marco 10, e incluye un eje de rotación 41 dispuesto en el medio del marco 10, de un primer grupo de fijación con abrazadera 42 de la tira, de un segundo grupo de fijación con abrazadera 43 de la tira, y de un primer grupo de fijación con abrazadera 42 de la tira conectado con el eje 41 de la rotación. Los tres grupos de fijación con abrazadera 44 de la barra, el cuarto grupo de fijación con abrazadera 45 de la barra y el sensor 46, el primer grupo de fijación con abrazadera 42 de la barra y el tercer grupo de fijación con abrazadera 44 de la barra corresponden el uno al otro y están situados en el mismo lado del eje 41,
el segundo grupo de fijación con abrazadera 43 de la barra y el cuarto clip los grupos 45 de la tira corresponden a y están situados respectivamente en el mismo lado del eje de rotación 41.
El primer grupo de fijación con abrazadera 42 de la barra incluye una pluralidad primero de afianzar las barras con abrazadera 421 dispuestas en los intervalos, el tercer grupo de fijación con abrazadera 44 de la barra incluye una pluralidad de tercero que afianza las barras con abrazadera 441 dispuestas en los intervalos, y cada primero barra de fijación con abrazadera 421 corresponde a un tercero que afianza la barra con abrazadera 441, hay un ángulo de 15-40 grados entre la primera barra de fijación con abrazadera 421 y la tercera barra de fijación con abrazadera 441, para poder insertar el tablero del PWB entre la primera barra de fijación con abrazadera 421 y la tercera barra de fijación con abrazadera 441.
En esta encarnación, el ángulo el segundo grupo de fijación con abrazadera 43 de la tira incluye una pluralidad en segundo lugar de afianzar las tiras con abrazadera 431 dispuestas en los intervalos, y el cuarto grupo de fijación con abrazadera 45 de la tira incluye una pluralidad cuarto de afianzar las tiras con abrazadera 451 dispuestas en los intervalos, y cada tira en segundo lugar de fijación con abrazadera 431 corresponde a un cuarto la barra de fijación con abrazadera 451, la segunda barra de fijación con abrazadera 431 y la cuarta barra de fijación con abrazadera 451 tiene un ángulo de 15-40 grados, para poder insertar el tablero del PWB entre la segunda barra de fijación con abrazadera 431 y la cuarta barra de fijación con abrazadera 451. En esta encarnación en el ejemplo, el ángulo es 25 grados.
La tercera tira de fijación con abrazadera 441 y la cuarta tira de fijación con abrazadera 451 están situadas entre las dos bandas transportadoras adyacentes 33, y la posición es más baja que la banda transportadora 33.
La banda transportadora 33 incorpora automáticamente cuando el tablero del PWB se transporta al primer extremo 11 del estante 10 entre la primera barra de fijación con abrazadera 421 y la tercera barra de fijación con abrazadera 441, el sensor 46 en los sentidos del estante 10 que el tablero del PWB entra en la primera barra de fijación con abrazadera 421 y la tercera barra de fijación con abrazadera 441, y controla la rotación del eje 41 para conducir la primera barra de fijación con abrazadera. La tira 421 y la tercera tira de fijación con abrazadera 441 se vuelcan al segundo extremo 12 del estante 10 y de la parada en la posición correspondiente.
El tablero del PWB cae en la banda transportadora 33 en el segundo extremo 12 del estante 10 y continúa siendo transportado. En este tiempo, la segunda tira de fijación con abrazadera 431 y el cuarto la barra de fijación con abrazadera 451 se vuelca al primer extremo 11 del estante 10, y el lote siguiente de tableros del PWB entra entre la segunda barra de fijación con abrazadera 431 y la cuarta barra de fijación con abrazadera 451, y continúa siendo volcado, para poder observar el torneado del tablero del PWB.
En esta encarnación, el mecanismo de transmisión 30 tiene dos grupos, y el eje de rotación 41 del mecanismo de torneado 40 de la placa está situado entre los dos grupos de los mecanismos de transmisión 30. Por lo menos dos sensores 46 se proporcionan en cada mecanismo de transmisión 30. Además, el sensor 46 se arregla en el lado de la banda transportadora 33 en el marco 10 para facilitar la detección del tablero del PWB sin afectar a la operación del mecanismo de torneado 40 de la placa.
Las encarnaciones antedichas expresan solamente varios modos de la puesta en práctica del actual modelo para uso general, y su descripción es relativamente específica y detallada, pero no deben ser entendidos como limitación en el alcance del actual modelo para uso general. Debe ser señalado que para los de la habilidad ordinaria en el arte, sin la salida del concepto del modelo para uso general, varias modificaciones y mejoras pueden ser llevadas a cabo, y este toda la caída dentro del alcance de la protección del modelo para uso general. Por lo tanto, el alcance de la protección de la patente modelo para uso general debe estar conforme a las demandas añadidas.
Para conocer más sobre nuestro transportador del inversor del PWB, éntrenos en contacto con por favor directamente de modo que poder ayudarle más futuro con todas sus preocupaciones. Mientras tanto, usted puede comprobar la información abajo que mostrará que la mayoría hizo comúnmente preguntas de nuestros últimos clientes así como las respuestas.
Éstas son las diversas preguntas que hemos recibido de nuestros últimos clientes para el transportador del inversor del PWB. Si usted no puede encontrar la información exacta arriba, éntrenos en contacto con por favor directamente de modo que poder contestarle para usted.
Aquí en CNSMT, le aseguramos que usted es buenas manos cuando se trata de sus necesidades de SMT.
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
